Venkovní optický přijímač
SR812S Venkovní optický přijímač
Přehled produktu
SR812S Venkovní optické přijímačejsou náš univerzální optický přijímač sítí CATV s transpondérem správy sítě. Pre-Amp přijímá Amplify MMIC ALL-GAAS MMIC a post-ampy přijímá modul Amplify Power Power Power Power Power. Optimalizovaný design obvodů, spojený s našimi roky profesionálním zážitkem z RF designu, dosahuje indexu s vysokým výkonem. Je to ideální model pro síť CATV.
Funkce
● Fotoelektrická konverzní trubice s vysokou odezvou, design šířky pásma 1G.
● Útlum a vyrovnání může být nepřetržitě nastavitelný typ knoflíku nebo typ vložení. (Volitelné)
● Výkon Power Doubler, vysoký zisk a nízké zkreslení.
● Optické ovládání AGC, když je vstupní rozsah optického výkonu －7- ＋ 2DBM, výstupní úroveň se v zásadě nezměnila.
● Volitelný síťový transpondér, podpora systému správy sítě NMS.
Technická parametry
|
Položka |
Jednotka |
ITyp |
IiTyp |
IiiTyp |
ⅣTyp |
|
Optické parametry |
|||||
|
Optický rozsah AGC |
DBM |
-7 ~ +2 |
|||
|
Optická ztráta návratnosti |
db |
>45 |
|||
|
Optická přijímací vlnová délka |
nm |
1100 ~ 1600 |
|||
|
Typ optického konektoru |
FC/APC, SC/APC nebo zadané uživatelem |
||||
|
Typ vlákna |
Jediný režim |
||||
|
RF parametry |
|||||
|
Frekvenční rozsah |
MHz |
45~862/1003 |
|||
|
Platnost v kapele |
db |
±0.75 |
|||
|
Ztráta návratu výstupu |
db |
Větší nebo rovna 14 |
|||
|
Jmenovitá úroveň výstupu |
DBμV |
Větší nebo rovna 102 |
Větší nebo rovna 102 |
Větší nebo rovna 104 |
Větší nebo rovna 108 |
|
Maximální úroveň výstupu |
DBμV |
Větší nebo rovna 102 |
Větší nebo rovna 102 |
Větší nebo rovna 104 |
Větší nebo rovna 118 |
|
Eq |
db |
0-15 Nastavitelné |
Opravená ekv. Vložení |
||
|
Att |
db |
0-15 Nastavitelné |
Pevný vložení ATT |
||
|
C/N |
db |
Větší nebo rovna 51 |
Analogový signál 84 Channel Pal-D analogový signál -2dbm přijímání optického napájení Jmenovitá úroveň výstupu, 8DBequalizace |
||
|
C/ctb |
db |
Větší nebo rovna 65 |
|||
|
C/cso |
db |
Větší nebo rovna 60 |
|||
|
Obecná charakteristika |
|||||
|
Napájecí napětí |
V |
AC (110 ~ 240) V nebo AC (35 ~ 90) v |
|||
|
Výstupní impedance |
Ω |
75 |
|||
|
Provozní teplota |
stupeň |
-40~60 |
|||
|
Spotřeba energie |
Va |
Méně nebo rovné 15 |
|||
|
Dimenze |
mm |
185(L)╳ 140(W)╳ 91(H) |
|||

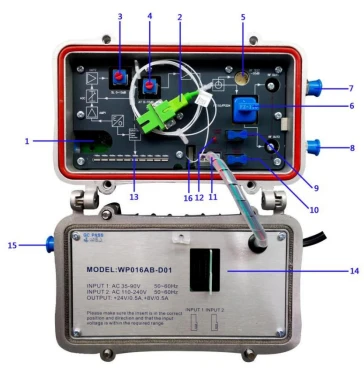

Schéma struktury venkovního optického přijímače SR812S
|
1. Vstup optických vláken |
|
2. příruba optických vláken |
|
Nastavitelné ekv |
|
Nastavitelné ATT |
|
5. -20 DB RF Testovací port |
|
6. Výstupní klepnutí nebo splitter |
|
7. Výstup RF 1 |
|
8. RF výstup 2 |
|
9. Power-Pass Inserter 1 |
|
10. Power-Pass Inserter 2 |
|
11. Rozhraní napájení hlavní desky |
|
12. Indikátor napájení |
|
13. Indikátor optického napájení |
|
14. INSERTER CONVERSION AC60V a AC220V |
|
15. Vstup napájení AC60V |
|
Datové rozhraní |
