Venkovní modulární optický uzel
Outdoor Modular Optical NodeSR 812 S je náš nový optický přijímač CATV v síti s vynikající kvalitou a konkurenčními cenami.
Výkonnostní charakteristiky
Fotoelektrická konverzní trubice s vysokou odezvou.
Optimalizovaný návrh obvodu, výroba SMT procesů, optimalizovaná signální cesta, aby byl fotoelektrický přenos signálu moresmooth.
Specializovaný RF útlumový čip, dobrý RF útlum a lineární rovnováha, vysoká přesnost.
Zesilovací zařízení GaAs, dvojitý výkon, vysoký zisk a nízká deformace.
Provozní stav řízení mikroprocesoru, digitální zobrazení parametrů, pohodlí a intuitivní ovládání a stabilní výkon.
Vynikající výkon AGC, když je rozsah vstupního optického výkonu - 8 ～ ＋ 2 dBm, výstupní úroveň se nemění, CTB a CSO se zásadně mění.
Parametry techniky
Položka | Jednotka | Venkovní modulární optický uzel | |
Optické parametry | |||
Příjem optické energie | dBm | -8 ~ +2 | |
Optická návratnost | dB | GG gt; 45 | |
Optický příjem Vlnová délka | nm | 1100 ~ 1600 | |
Typ optického konektoru | FC / APC, SC / APC nebo zadané uživatelem | ||
Typ vlákna | Režim Single | ||
Výkon odkazu | |||
C/N | dB | ≥ 51 （- 2dBm vstup） | |
C / CTB | dB | ≥ 65 | Výstupní úroveň 106 dBμV Vyváženo 6 dB |
C / CSO | dB | ≥ 60 | |
RF parametry | |||
Rozsah frekvencí | MHz | 45 ~862 | |
Rovinnost v pásmu | dB | ±0.75 | |
Jmenovitá výstupní úroveň | dBμV | ≥ 106 | |
Maximální výstupní úroveň | dBμV | ≥ 110 | |
Ztráta návratnosti výstupu | dB | ≥14 | |
Impedance výstupu | Ω | 75 | |
Elektronické řízení EQ Rozsah | dB | 0～10 | |
Elektronické ovládání ATT Rozsah | dBμV | 0～20 | |
Celkový výkon | |||
Napájecí napětí | V | AC （130 ~ 265） V nebo AC (35 ~ 85) V | |
| Provozní teplota | ℃ | -40~60 |
Relativní vlhkost | % | Max 95% bez kondenzace |
Spotřeba | VA | ≤ 15 |
Dimenze | mm | 185（L）╳140（W）╳91（H） |

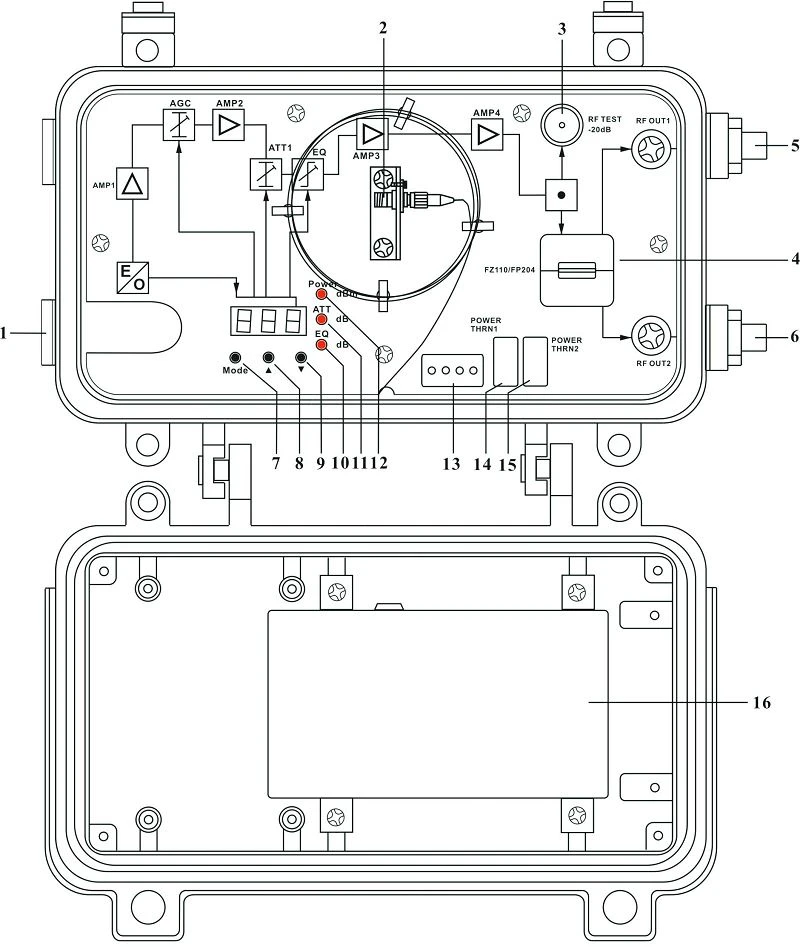

StrukturaDiagramu venkovního modulárního optického uzlu
1. Vstup optického vlákna | 2. Adaptér z optických vláken |
3. -20dB RF testovací port | 4. Výstupní kohout nebo rozbočovač |
5. RF výstup 1 | 6. RF výstup 2 |
7. Tlačítko pro výběr režimu | 8. Tlačítko NAHORU |
9. Tlačítko DOLŮ | 10. Indikátor režimu elektronického řízení EQ |
11. Elektronické ovládání Indikátor ATT režimu | 12. Indikátor režimu optického napájení |
13. Rozhraní napájení základní desky | 14. Napájecí nadproudový zavaděč 1 |
15. Napájecí nadproudový zavaděč 2 | 16. Spínací napájení |
