Tento dvousměrný venkovní optický uzel je perfektní pro vytvoření vysoce kvalitní obousměrné širokopásmové sítě metropolitní oblasti HFC.

Odeslat dotaz

Představení produktu

Fiber Optic Node CATV

souhrn

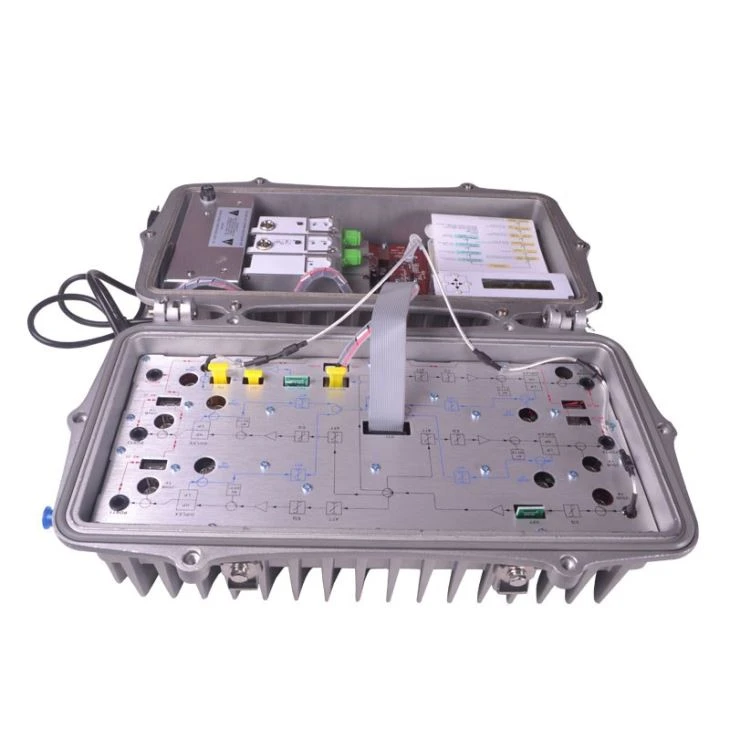

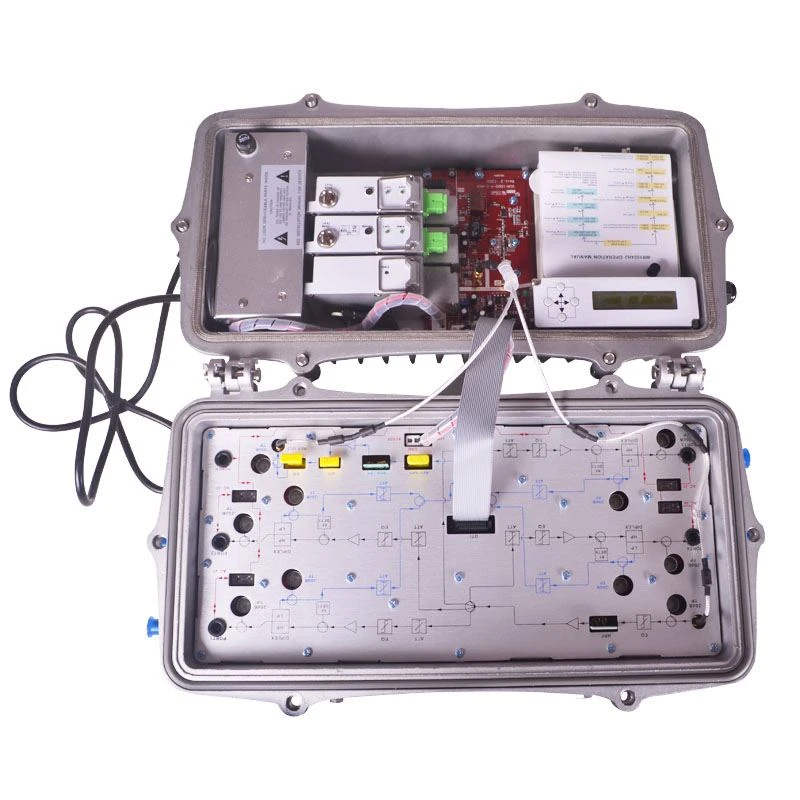

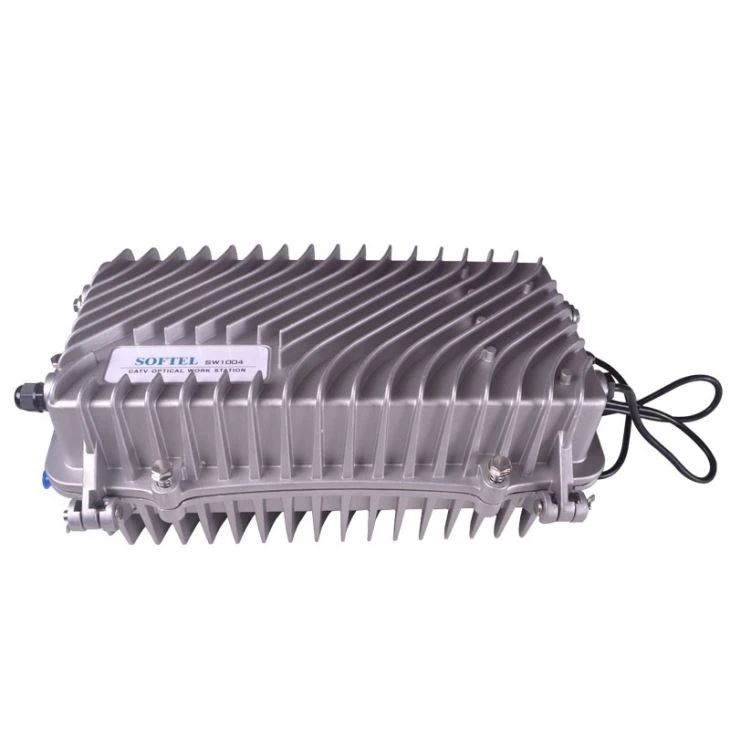

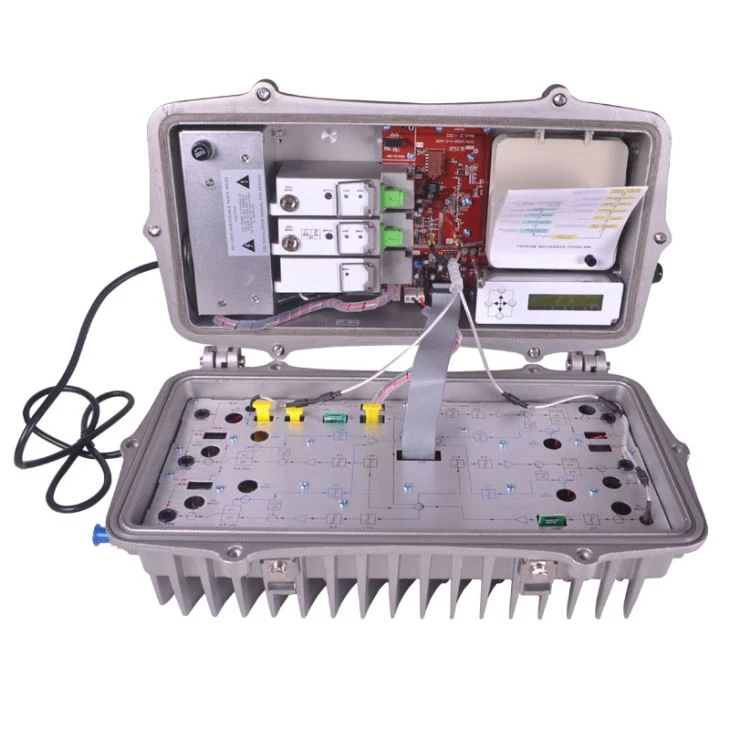

SR1004 venkovní optický uzel je dvousměrné optické kloubové zařízení, které je založeno na několikaletých výzkumných zkušenostech s vysílacím zařízením CATV HFC, speciálně vyvinutým pro strukturu HFC obousměrné širokopásmové sítě metropolitní oblasti. Tento optický uzel CATV je skvělou volbou pro sestavení vysoce kvalitní obousměrné širokopásmové sítě metropolitních oblastí HFC.

Vlastnosti

1. Úplné řízení CPU stroje, LCD zobrazuje parametry, jako je úroveň vstupu / výstupu. Variabilní ovládání je pohodlné a intuitivní a výkon je stabilní. Snížilo se velké množství volitelného příslušenství.

2.Tento optický uzel CATVSR1004 přijímá pokročilou optickou technologii AGC, optický regulační rozsah AGC: nastavitelný +2dBm ～ -9 / -8 / -7dBm.

3. dvoukanálový přijímač optického signálu, který se zálohuje, lze libovolně nastavit automatické přepínání, lze také nastavit ruční přepínání.

4.Optimizing design obvodu, SMT výrobní proces, optimalizace celé signální dráhy, dělal fotoelektronický přenos signálu stabilnější, RF lineární index vyšší.

5.Profesionální RF elektrický nastavitelný útlumový čip, RF elektrický nastavitelný rovnovážný obvod, dobrá linearita, vysoká přesnost.

6.GaAs zesilovací zařízení, výkon zdvojovače výstupu, vysoký zisk a nízké zkreslení.

7. Zpáteční cesta přijímá profesionální třífázový útlumový čip RF místo třístavového spínače.

Technické parametry

Položka	Jednotka	Fiber Optic Node CATVSR1004
Část optického příjmu vpřed
Optické parametry
Příjem optické energie	dBm	-9 ~ +2
Rozsah optického výkonu AGC	dBm	(-9dBm / -8dBm / -7dBm) - (+2dBm) nastavitelné
Optická návratnost	dB	GG gt; 45
Optická přijímací vlnová délka	nm	1100 ~ 1600
Typ optického konektoru		FC / APC, SC / APC (nebo zadané uživatelem)
Typ optického vlákna		Režim Single
Link Performanc
C/N	dB	≥ 51
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
RF parametr
Rozsah frekvencí	MHz	47/85～862/1003
Plochost v pásmu	dB	±0.75
Jmenovitá výstupní úroveň	dBμV	≥ 108
Maximální výstupní úroveň	dBμV	≥ 112
Ztráta návratnosti výstupu	dB	≥16
Impedance výstupu	Ω	75
Optický přenos zpáteční cesty Par
Optický parametr
Optická vysílací vlnová délka	nm	1310 ± 10, 1550 ± 10nebo specifikovaný uživatelem
Typ laseru		DFBor FP laser
Výstupní optický výkon	mW	0.5, 1, 2, 3, 4
Typ optického konektoru		SC / APC, FC / APC
RF parametr
Rozsah frekvencí	MHz	5 ~ 65
Plochost v pásmu	dB	±0.75
Vstupní úroveň	dBμV	75～85
Ztráta vstupu	dB	≥ 16
Impedance výstupu	Ω	75
NPRdynamický rozsah	dB	≥15 （NPR≥30 dB） Použijte DFBlaser	≥10 （NPR≥30 dB） Použijte FP laser
General Performanc
Napájecí napětí	V	A: AC 135 ~ 250 V / 50 Hz; B: AC (DC) 35 ～ 90 V / 50 Hz
Provozní teplota	℃	－30～＋70
Skladovací teplota	℃	－30～＋70
Relativní vlhkost	％	Maximálně 95% nekondenzující
Spotřeba	W	≤70
Dimenze	mm	430（L）╳ 250（W）╳ 170（H）
