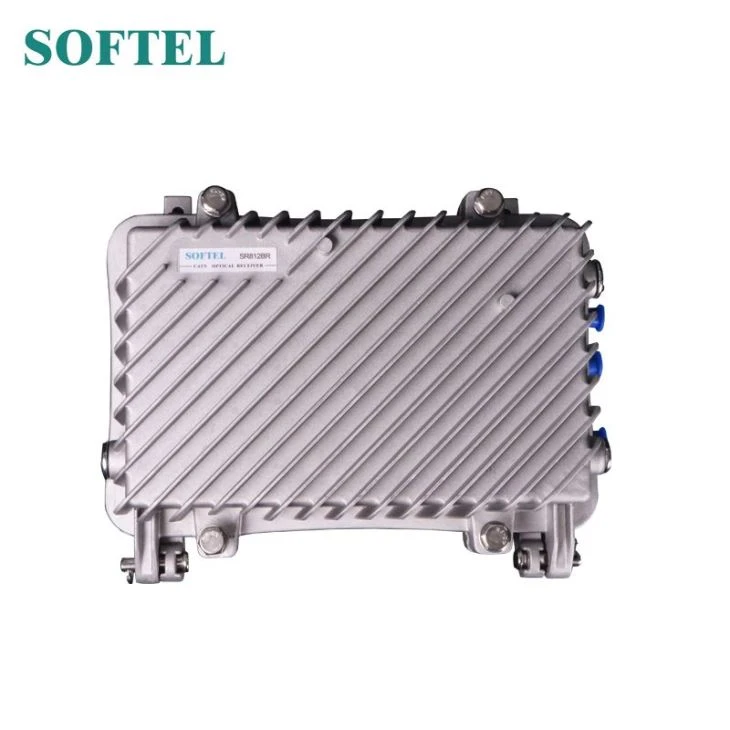

Venkovní optický přijímač pro zpáteční cestu

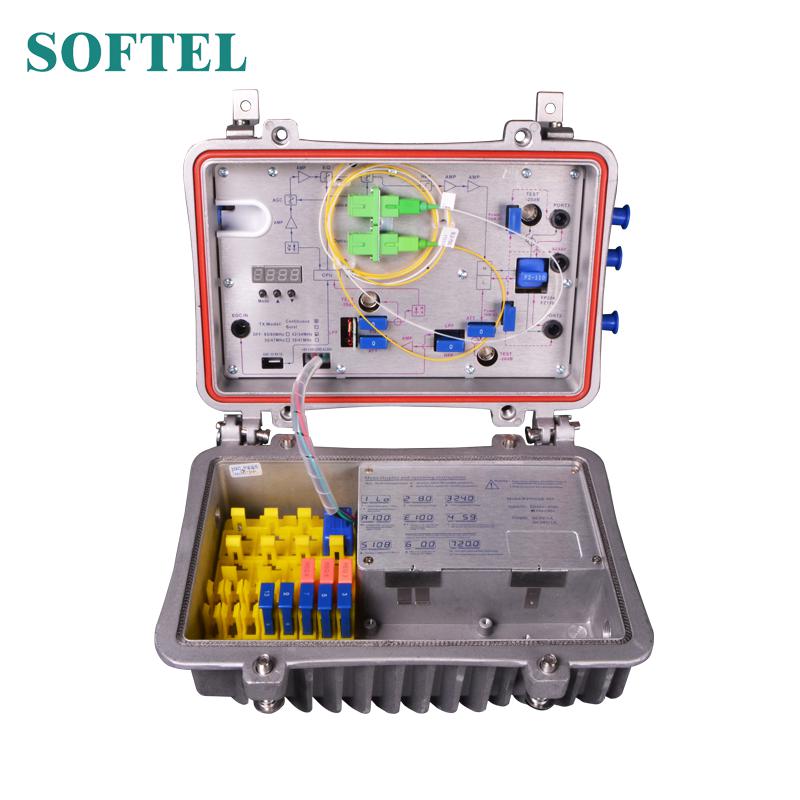

SR812ST je náš nejnovější vysoce kvalitní dvoupásmový optický přijímač CATV. Předzesilovač přijímá MMIC s úplným GaAs, následný zesilovač přijímá modul GaAs. Mikroprocesorové ovládání, digitální zobrazení parametrů, technické ladění je obzvláště snadné.
Výkonnostní charakteristiky
1.Vysoká odezva PIN s fotoelektrickou konverzí.
2.Optimizovaný návrh obvodu, výroba SMT procesů, optimalizovaná signální cesta, zefektivňuje přenos fotoelektrického signálu tohoto optického přijímače s dvousměrným zpátečkovým vedením.
3.Specializovaný RF útlumový čip, s dobrým RF útlumem a rovnovážnou lineární, vysokou přesností.
4.GaAs zesilovací zařízení, výkon zdvojovače výstupu, s vysokým ziskem a nízkým zkreslením.
5.Single Chip Microcomputer (SCM) ovládací zařízení pracuje, LCD displej parametry, pohodlí a intuitivní ovládání a stabilní výkon.
6.Výborný výkon AGC, když je vstupní rozsah optického výkonu －9 ～ ＋ 2dBm, výstupní úroveň se nemění, CTB a CSO se v zásadě nemění.
7.Reserved datové komunikační rozhraní, může se spojit s odpovědí na správu sítě třídy access, přístup do systému správy sítě.
8.Return emise může vybrat režim burst k prudkému snížení konvergence šumu a snížení čísla předního přijímače.
Technický parametr
Položka | Jednotka | Technické parametry | |||
Přední optická přijímací část | |||||
Optické parametry | |||||
Příjem optické energie | dBm | -9 ~ +2 | |||
Optická návratnost | dB | > 45 | |||
Optická přijímací vlnová délka | nm | 1100 ~ 1600 | |||
Typ optického konektoru | FC / APC, SC / APC nebo zadané uživatelem | ||||
Typ vlákna | Režim Single | ||||
Výkon odkazu | |||||
C / N | dB | ≥ 51 (vstup -2dBm) | |||
C / CTB | dB | ≥ 65 | Výstupní úroveň 108dBμV | ||
C / CSO | dB | ≥ 60 | |||
RF parametry | |||||
Rozsah frekvencí | MHz | 45 ~ 862 | 45 ~ 1000 | ||
Rovinnost v pásmu | dB | ± 0,75 | ± 0,75 | ||
Jmenovitá výstupní úroveň | dBμV | ≥ 108 | ≥ 108 | ||
Maximální výstupní úroveň | dBμV | ≥ 114 | ≥ 112 | ||
Ztráta návratnosti výstupu | dB | (45 ~ 550 MHz)> 16 / (550 ~ 1 000 MHz)> 14 | |||
Impedance výstupu | Ω | 75 | 75 | ||
Rozsah elektronického řízení EQ | dB | 0 ～ 15 | 0 ～ 15 | ||
Elektronické ovládání ATT Range | dBμV | 0 ～ 20 | 0 ～ 20 | ||
Vraťte část optických emisí | |||||
Optické parametry | |||||
Optická vysílací vlnová délka | nm | 1310 ± 10, 1550 ± 10 nebo určené uživatelem | |||
Výstupní optický výkon | mW | 0,5, 1, 2 | |||
Typ optického konektoru | FC / APC, SC / APC nebo zadané uživatelem | ||||
RF parametry | |||||
Rozsah frekvencí | MHz | 5 ~ 65 (nebo zadané uživatelem) | |||
Rovinnost v pásmu | dB | ± 1 | |||
Vstupní úroveň | dBμV | 72 ~ 85 | |||
Impedance výstupu | Ω | 75 | |||
Dynamický rozsah NPR | dB | ≥15 (NPR≥30 dB) | ≥10 (NPR≥30 dB) | ||
Celkový výkon | |||||
Napájecí napětí | PROTI | A: AC (150 ~ 265) V; B: AC (35 ~ 90) V | |||
Provozní teplota | ℃ | -40 ~ 60 | |||
Skladovací teplota | ℃ | -40 ~ 65 | |||
Relativní vlhkost | % | Max. 95% bez kondenzace | |||
Spotřeba | VA | ≤ 30 | |||
Dimenze | mm | 260 （L） * 200 （Š） * 130 （H） | |||
