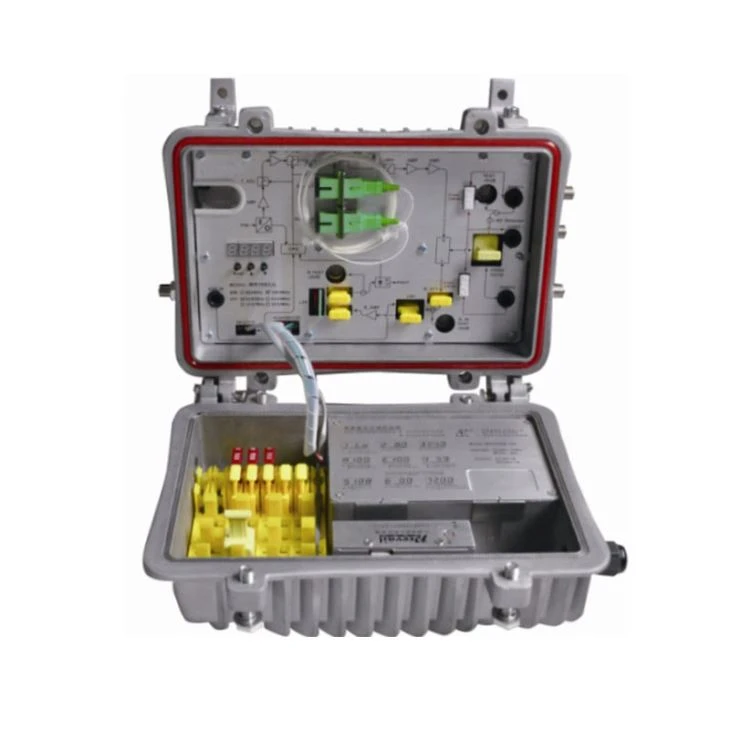

Venkovní optický uzel CATV

Přední optická přijímací část

Optické parametry

Příjem optické energie

dBm

-9 ~ +2

Ztráta optického výnosu

dB

GG gt; 45

Optická přijímací vlnová délka

nm

1100 ~ 1600

Typ optického konektoru

FC / APC, SC / APCnebo určené uživatelem

Typ vlákna

Režim Single

LinkPerformance

C/N

dB

≥ 51 (vstup -2dBm)

C / CTB

dB

≥ 65

Výstupní úroveň 108dBμV

EQ6dB

C / CSO

dB

≥ 60

RF parametry

Rozsah frekvencí

MHz

45 ~862

45 ~1000

Plochost v pásmu

dB

±0.75

±0.75

Jmenovitá výstupní úroveň

dBμV

≥ 108

≥ 108

Maximální výstupní úroveň

dBμV

≥ 114

≥ 112

Ztráta návratnosti výstupu

dB

(45 ~ 550 MHz)> 16 / (550 ~ 1 000 MHz)> 14

Impedance výstupu

Ω

75

75

Rozsah elektronického řízení EQ

dB

0～15

0～15

Elektronické ovládání ATT Range

dB

0～20

0～20

Vraťte část optických emisí

Optické parametry

Optická vysílací vlnová délka

nm

1310 ± 10, 1550 ± 10 nebo určené uživatelem

Výstupní optický výkon

mW

0.5, 1, 2

Typ optického konektoru

FC / APC, SC / APCnebo určené uživatelem

RF parametry

Rozsah frekvencí

MHz

5 ~ 65 (nebo zadané uživatelem)

Plochost v pásmu

dB

±1

Vstupní úroveň

dBμV

72 ~ 85

Impedance výstupu

Ω

75

NPRDynamický rozsah

dB

≥15 (NPR≥30 dB)

Použijte DFB laser

≥10 (NPR≥30 dB)

Použijte FP laser

Celkový výkon

Napájecí napětí

V

A: AC (150 ~ 265) V; B: AC (35 ~ 90) V

Provozní teplota

℃

-40~60

Skladovací teplota

℃

-40~65

Relativní vlhkost

%

Max. 95% bez kondenzace

Spotřeba

VA

≤ 22

Dimenze

mm

260（L）* 200（W）* 130（H）

Po připojení

síť, obrázek

optické kontaktní špičky

zřejmá křivka nebo

zdůrazňuje velké částice

ale obrázek na pozadí

je čistý.

1. Vstupní optický výkon

optický přijímač je příliš vysoký,

výstupní úroveň optického přijímače

modul je příliš vysoký a index RF signálu

zhoršovat.

2. RF signál (vstup optického signálu)

vysílač) je špatný.

1. Zkontrolujte vstupní optický výkon a proveďte výrobu

příslušné úpravy, aby bylo provedeno v EU

stanovený rozsah; nebo upravit útlum

optický přijímač pro snížení výstupní úrovně a

zlepšit index.

2. Zkontrolujte optiku místnosti předního stroje

vysílač a index RF signálu vysílače

vhodné úpravy.

Po připojení

síť, obrázek

optický kontaktní bod má

zřejmé zvuky.

1. Vstupní optický výkon

optický přijímač není dostatečně vysoký,

vede ke snížení C / N.

2. Aktivní konektor optického vlákna

nebo adaptér optického přijímače

byl znečištěn.

3. Vstupní úroveň signálu RF

optický vysílač je příliš nízký

stupeň modulace laseru není

dost.

4. C / Nindex systémového propojení

signál je příliš nízký.

1. Zkontrolujte přijatý optický výkon zařízení

optický kontaktní bod a udělejte vhodný

úpravy tak, aby byl ve specifikovaném rozsahu.

2. Obnovte přijatý optický výkon zařízení

optický kontaktní bod čištěním optického

vláknový konektor nebo adaptér atd.

Konkrétní způsoby práce viz „Čisté a

způsob údržby optického vlákna

aktivní konektor “.

3. Zkontrolujte vstup signálu úrovně RF

vysílače a upravte jej na požadovaný vstup

rozsah. (Když je počet vstupních kanálů menší

než 15, měla by být vyšší než jmenovitá hodnota.)

4. Pomocí spektrálního analyzátoru zkontrolujte

systém linkC / N a učinit vhodné

úpravy. Ujistěte se, že signál propojení systému

C / N - 51 dB.

Po připojení

síť, obrázky

několik optických kontaktů

body se náhodně objeví

zřejmé zvuky nebo jasné

stopy.

Optický kontaktní bod se otevřel

rušivý nebo silný signál obvodu

narušení interferenčního signálu.

1. Zkontrolujte, zda nedochází k silnému rušení

zdroj; změnit optický kontaktní bod

umístění, pokud je to možné, aby se zabránilo vlivu

silný zdroj interference.

2. Zkontrolujte kabelové vedení optického kontaktu

bod, pokud existuje stínící síť nebo situace, že

efekt stínění RF konektoru není dobrý.

3. Pevně ​​uzavřete kryt zařízení

zajistit stínění; pokud je to možné přidat

stínící kryt k optickému kontaktnímu bodu

a spolehlivé uzemnění.

Po připojení

síť, obrázky

několik optických kontaktů

body se objeví jeden nebo dva

vodorovné stopy.

Napájení AC vlnění rušení

kvůli špatné zemi vybavení

nebo napájení.

Zkontrolujte uzemnění zařízení,

ujistěte se, že všechna zařízení v řadě

byl spolehlivě uzemněn a

zemnící odpor je Ω 4Ω.

Po připojení

síť, přijatá

optický výkon optického

kontaktní místo je nestabilní

a má velké spojité

změna. Výstup RF

signál je také nestabilní. Ale

detekovaný výstupní optický

výkon optického

vysílač je normální.

Aktivní konektor theoptického vlákna

typy se neshodují, možná APC

typpřipojení k typu PC, vytvořte

optický signál nemůže být normální

přenos.

Aktivní konektor optického vlákna nebo

adaptér může být znečištěn vážně nebo

adaptér byl poškozen.

1. Kontrolní typ optického vlákna aktivní

konektor a přijmout optický typ APC

vláknový aktivní konektor zajišťující normální

přenos optického signálu.

2. Vyčistěte znečištěné optické vlákno aktivní

adaptér konektoru. Specifická operace

metody viz „Metoda čištění a údržby

optického vlákna aktivního konektoru “.

3. Vyměňte poškozený adaptér.
