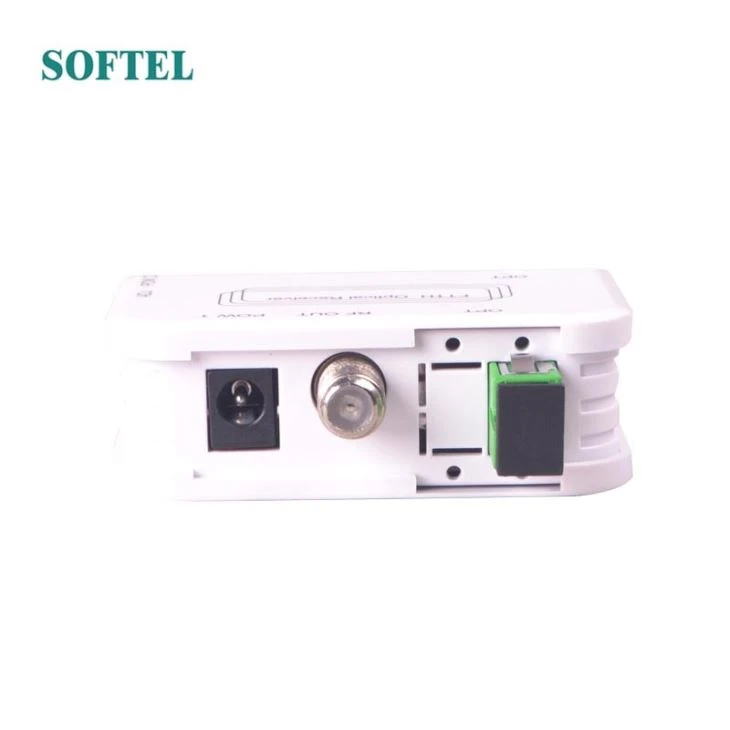

Mikrooptický přijímač

Tento optický přijímač má vysoký výkon, nižší optický výkon přijímače a nižší náklady pro operátory CATV.

Odeslat dotaz

Představení produktu

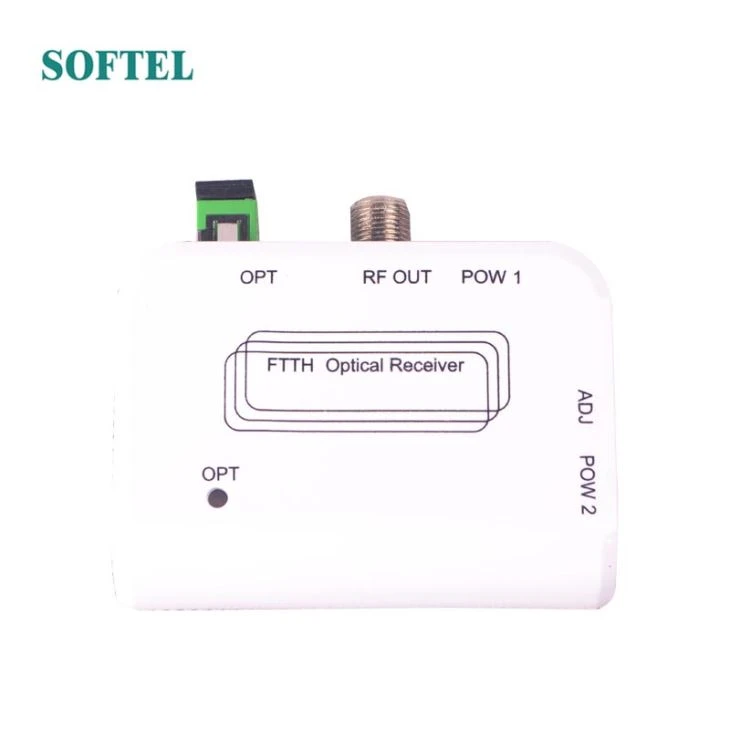

Mikrooptický přijímač

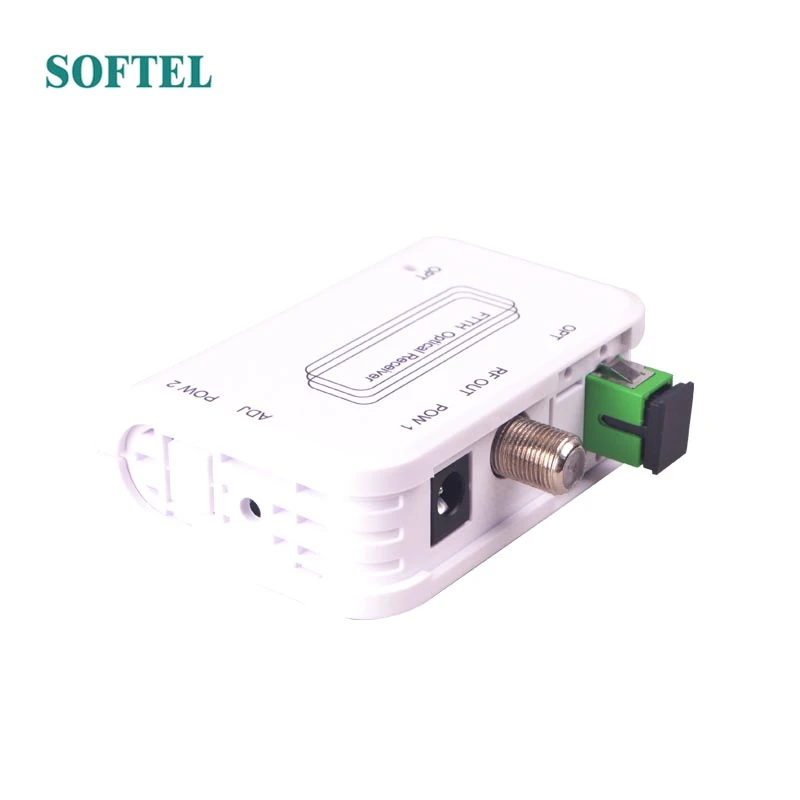

Micro Receiver

Mikrooptický přijímač SR201, SR201F - vysoký výkon, nižší optický výkon přijímače a nižší náklady pro zajištění vysoké kvality a vynikajícího síťového řešení FTTH.

Specifikace mikro optického přijímače

Ne	Popis	hodnota	Jednotka	Podmínky / Poznámky
1	Vlnová délka	1100～1600	nm	SR201
		1550	nm	SR201F
2	Rozsah optického příkonu	-20～-1	dBm	Doporučit -18 až -1
3	Ztráta optického vstupu	≥45	dB
4	Šířka pásma	47～1003	MHz
5	Plochost	±0.75	dB	47 ～ 1 000 MHz Hz ， při 25 ℃
6	Sklon	0~1.0	dB	47 ～ 1 000 MHz Hz ， při 25 ℃
7	Stabilita teploty	±1.0	dB	V rozsahu provozních teplot (-25 ~ +65 ℃)
8	Výstupní úroveň	78±2	dBuV	-15dBm vstupní optický výkon, na kanálovou modulaci 4,0%, při testu bodu 860 MHz, při 25 ℃
9	Impedance	75	Ohm
10	Návratová ztráta （47 ～ 1 000 MHz）	≥14	dB	Ve 25 ℃
11	MER	≥34	dB	-15 ~ -4dBm vstupní optická energie
12	Napájení	GG lt; 0,8	W
13	Provozní teplota	-25～65	℃
14	Skladovací teplota	-40～70	℃
15	Vlhkost při skladování	≤95	％	Nekondenzující
16	Typ optického konektoru	SC / APC		FC / ST Volitelné
17	Rozhraní napájení	DC5V / 0,5A		Externí adaptér
18	RF výstupní konektor	F konektor		2 z volitelných
20	Dimenze	74×64×27	mm
21	Hmotnost	0.15	kg

Funkce AGC

Popis	Parametr	jednotka	Všimněte si
AGC zařídit	-10~+0	dBm		Volitelný
	-12~-2
	-15~-5
	-16~-6
Indikátor
OPT	Tři barevné světlo	N/A		Optický výkon&<-20dbm ，="" červený="" indikátor=""> Optický výkon-20 ~ 2dBm, zelený indikátor Optický výkon> 2dBm ， oranžový indikátor ；
