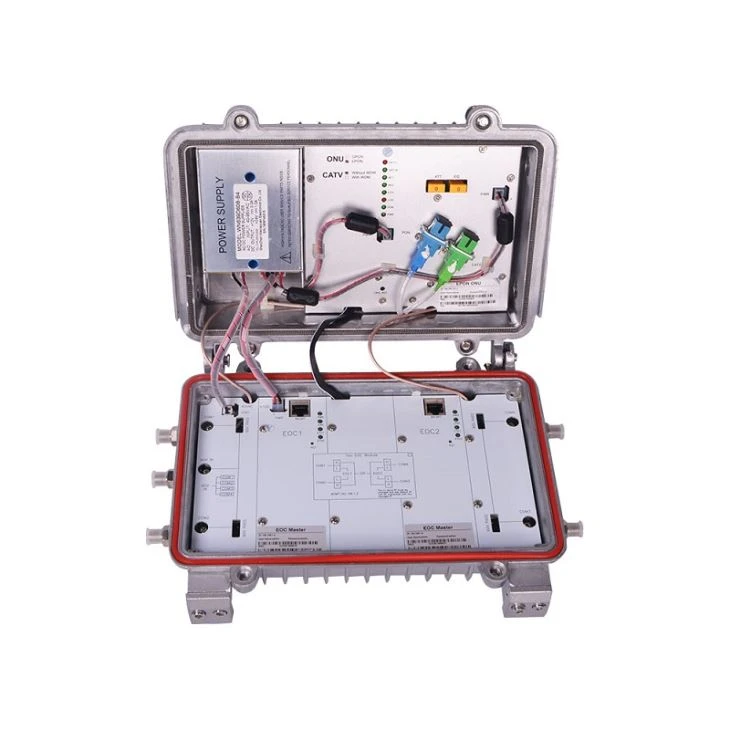

Vše v jednom Eoc Master

Produkt All-In-One je navržen tak, aby poskytoval internetové služby do domu předplatitele prostřednictvím stávající koaxiální přístupové sítě. S technologií EPON / GPON, EOC a HFC splňuje produkt All-In-One CATV broadcasting, VOD a Internet Service požadavek kabelových operátorů pro FTTB / FTTC. Je postaven s EPON / GPON ONU, EOC masterem a modulem optického přijímače v jednom pouzdru.

Modul optického přijímače přijímal optický signál z optického vysílače v HFC síti a signál zpracovávaný PD, zesilovačem, EQ a AGC na stabilní RF výstup. Výstupní úroveň bude až 108dBuv (4 * RF výstup) nebo 112dBuv (2 * RF výstup). Ethernetová data jsou doručována ONU prostřednictvím sítě EPON nebo GPON z OLT.

Modul EOC Master splňuje standardy AC pro domácí připojení, je navržen na bázi čipové sady Qualcomm AR7410 s vysokou schopností technologie OFDM zabraňující uvíznutí. Bude modulovat data Ethernetu na EOC RF signál v 7,5-65MHz. Signál EOC a CATV (87 ~ 860MHz) může běžet na jednom koaxiálním kabelu bez rušení. EOC Master může poskytovat vysokorychlostní datovou službu rychlostí vrstvy 600 Mbps PHY, propustnost vrstvy MAC je až 320 Mbps.

Funkce Funkce

Standardy

● Splňuje standardy EPON nebo GPON

● Vyhovuje mezinárodním standardům HomePlug AV a standardu IEEE 1901

Konfigurace produktu

● Konfigurace dostupné s 1 modulem EPON nebo GPON ONU

● Konfigurace jsou k dispozici s 2 nebo 4 moduly HomePlug AV EOC Master

● Konfigurace dostupné s 1 optickým přijímačem HFC

● Konfigurace je dostupná s WDM uvnitř nebo ne

● Konfigurace RF výstupů se 2 nebo 4 výstupy

● Síťové napájení (od 90 do 264 VAC) nebo kabelové vedení (60VAC) volitelné

● Volitelný vysoký / nízký filtr typu 35/47, 42/54, 65/87 pro splnění vaší sítě

Vlastnosti CATV RF

● Podporuje vyšší RF výstup: 112dBuv @ 2 * RF výstup, 108dBuv @ 4 * RF výstup

● Funkce AGC (od -6 do 0dBm) pro stabilní RF výstup

Přenos dat v koaxiálním kabelu

● Podporuje propustnost dat vyšší než 300 Mbps na modul EOC Master

● Podporuje Max. ztráta spojení větší než 85 dB (40Mbps propustnost v laboratoři)

● Doporučit ztrátu spojení 40 ~ 50 dB pro asi 300 výkonů

Správa sítě

● Správa CLI, SNMP pro modul ONU

● WEB, správa SNMP pro modul EOC

● Monitor stavu a ovládání stavu optického přijímače pomocí systému PON

Další funkce

● Pouzdro IP67, tvarování tlakovým odlitkem ze slitiny hliníku

● Přívod a výstup napájecího napětí 60AC

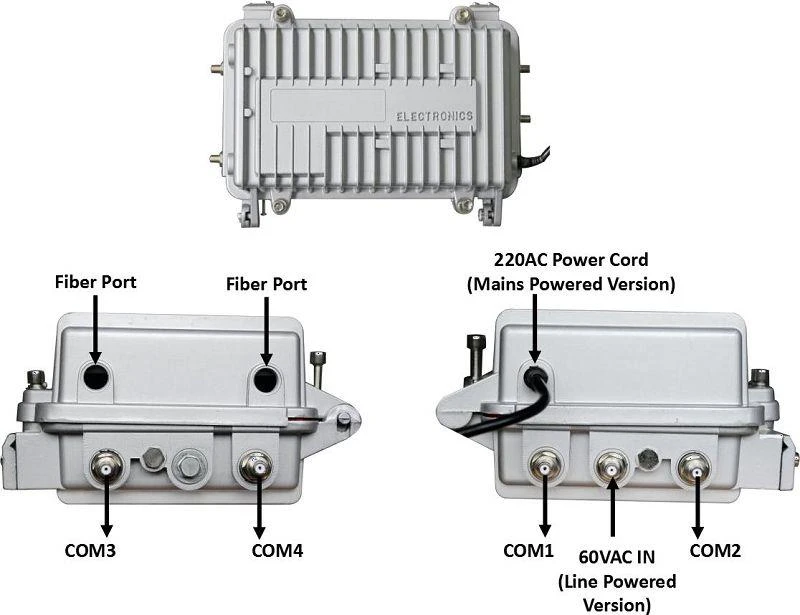

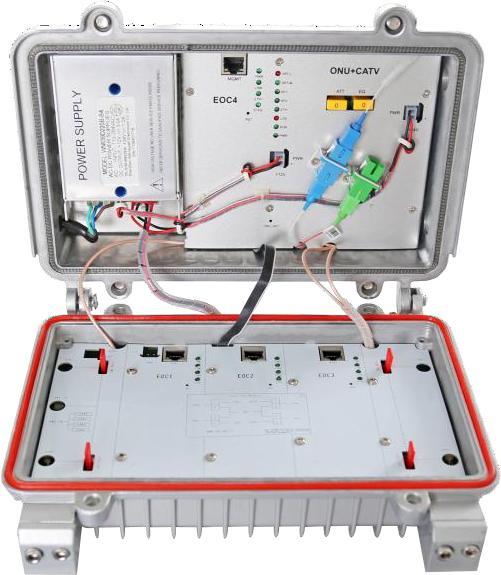

Přehled obrázků a portů

Specifikace
