Optický uzel HFC

Venkovní 4 výstupy optický přijímač s zpáteční cestou
5-862MHz
Režim Single

Odeslat dotaz

Představení produktu

Optický uzel HFC

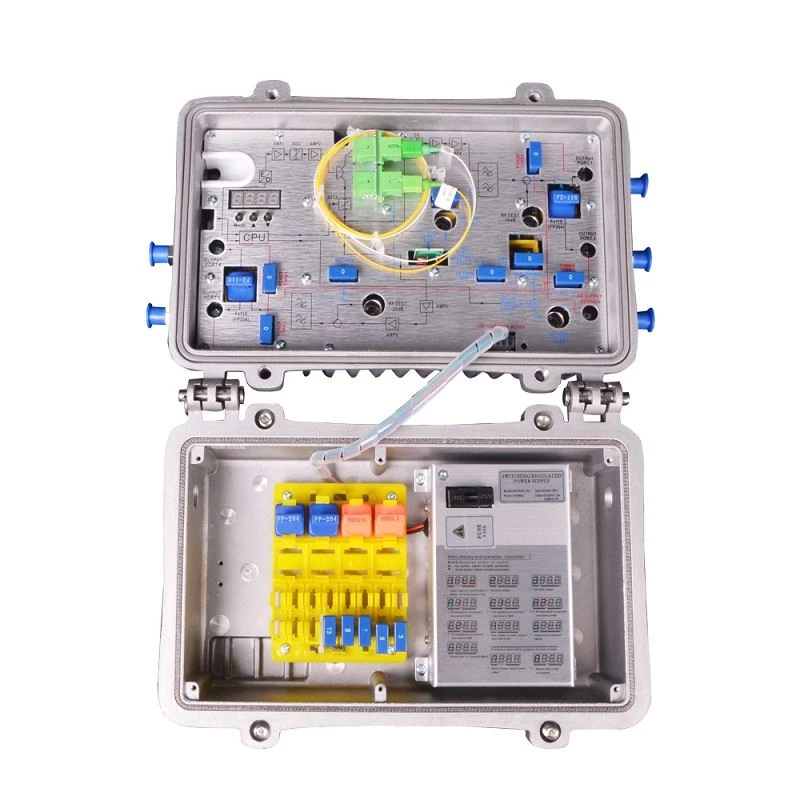

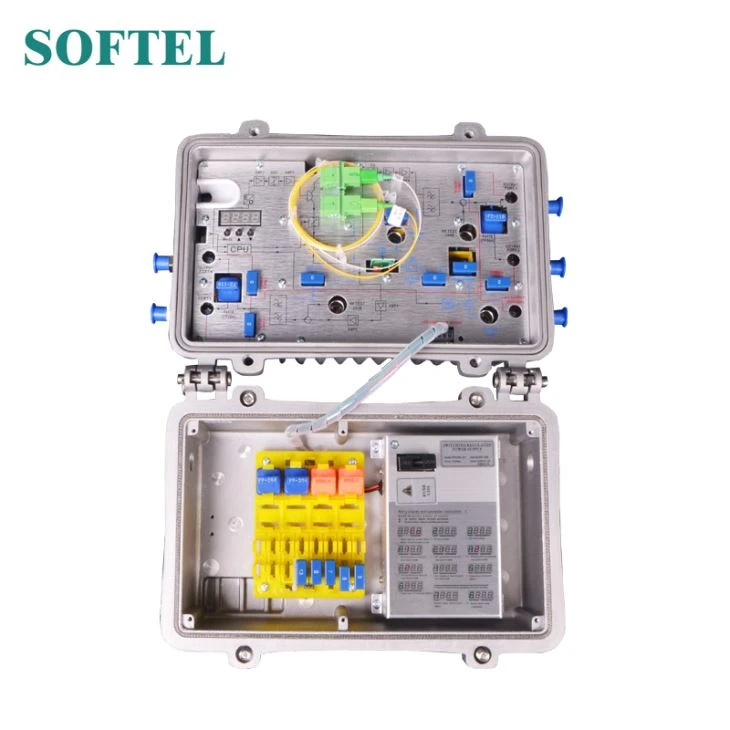

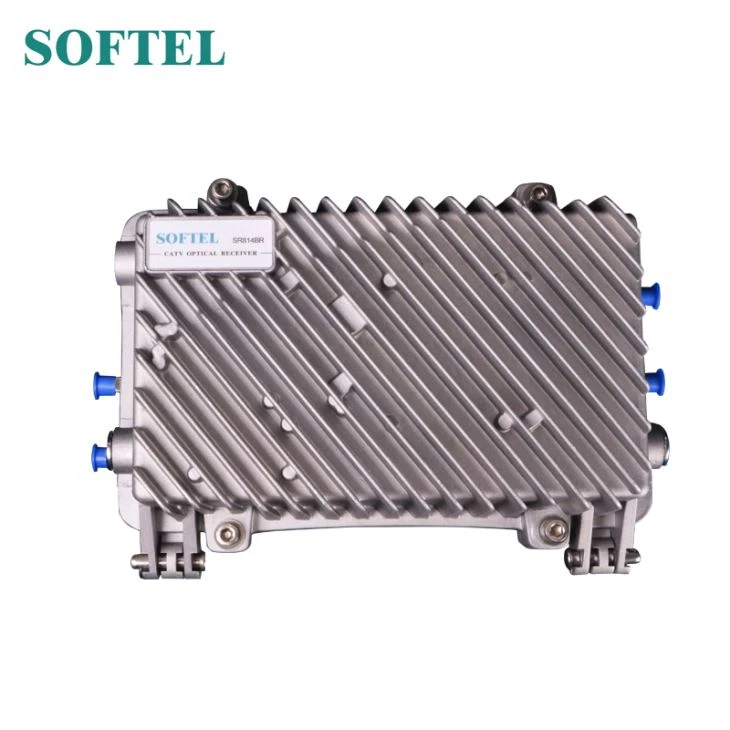

SR814 / SR814R je vysoce kvalitní čtyřcestný venkovní optický uzel HFC. Jedná se o hlavní zařízení pro budování sítě CATV.

Výkonnostní charakteristiky

Fotoelektrická konverzní trubice s vysokou odezvou.

Optimalizovaný návrh obvodu, výroba SMT procesů, optimalizovaná signální cesta, výroba

hladký přenos fotoelektrického signálu.

Specializovaný RF útlumový čip, s dobrým RF útlumem a rovnovážnou lineární, vysokou přesností.

Zesilovací zařízení GaAs, výkon zdvojnásobený, s vysokým ziskem a nízkým zkreslením.

Ovládací zařízení pro mikropočítače s jedním čipem (SCM), pracovní parametry, LCD displej,

pohodlí a intuitivní ovládání a stabilní výkon.

Vynikající výkon AGC, když je vstupní rozsah optického výkonu －9 ～＋ 2dBm, výstup

úroveň se nemění, CTB a CSO se v zásadě nemění.

Vyhrazené rozhraní pro datovou komunikaci, může se spojit se správou sítě třídy Ⅱ

respondent, přístup do systému správy sítě.

Zpáteční cesta může vybrat režim série, aby se výrazně snížila konvergence šumu

zvýšit kvalitu a spolehlivost provozu sítě.

Parametr

Položka	Jednotka	Optický uzel HFC(SR814 / SR814R)

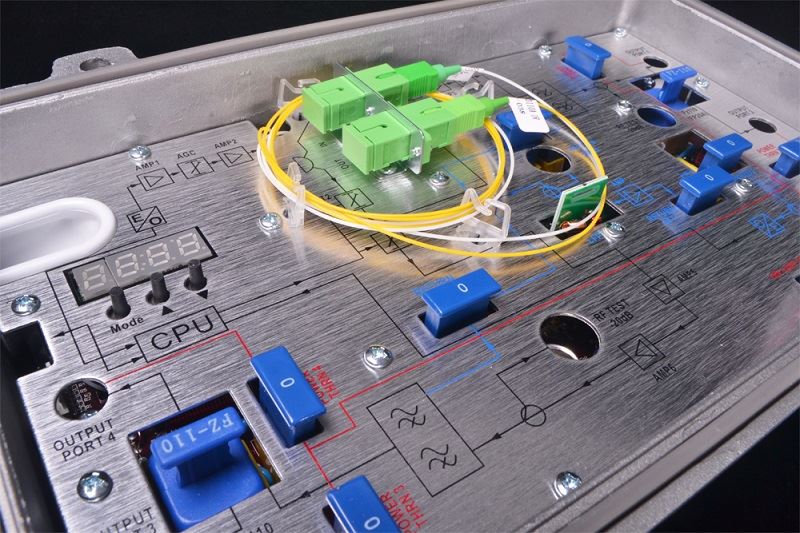

Přední optická přijímací část
Optické parametry
Příjem optické energie	dBm	-9 ~ +2
Navrhněte rozsah použití	dBm	-3 ~ +1
Návratová ztráta	dB	GG gt; 45
Optická vlnová délka	nm	1100 ~ 1600
Typ konektoru		FC / APC, SC / APC nebo OEM
Typ vlákna		Režim Single
Výkon odkazu
C/N	dB	≥ 51 （-2dBm vstup）
C / CTB	dB	≥ 69
C / CSO	dB	≥ 60
RF výkon
Rozsah frekvencí	MHz	45/87 ~ 750/862
Plochost v pásmu	dB	±0.75
Jmenovitá výstupní úroveň	dBμV	≥ 108
Maximální výstupní úroveň	dBμV	≥ 112
Ztráta návratnosti výstupu	dB	≥16 (45-550MHz) / ≥14 (550-862MHz)
Impedance výstupu	Ω	75
Rozsah elektronického řízení EQ	dB	0～10
Elektronické ovládání ATT Range	dBμV	0～20
Zpětný parametr výkonu přenosu
Optický parametr
Optická vysílací vlnová délka	nm	1310±10
Typ laseru		FP nebo DFB Laser
Výstupní optický výkon	dBm	1 ~ 3
Typ konektoru		FC / APC SC / APC
RF parametr
Rozsah frekvencí	MHz	5 ~ 30/65
Plochost v pásmu	dB	±1
Vstupní úroveň	dBμV	90 ~ 98
Impedance výstupu	Ω	75
NPR	dB	≥10 (NPR≥30 dB)

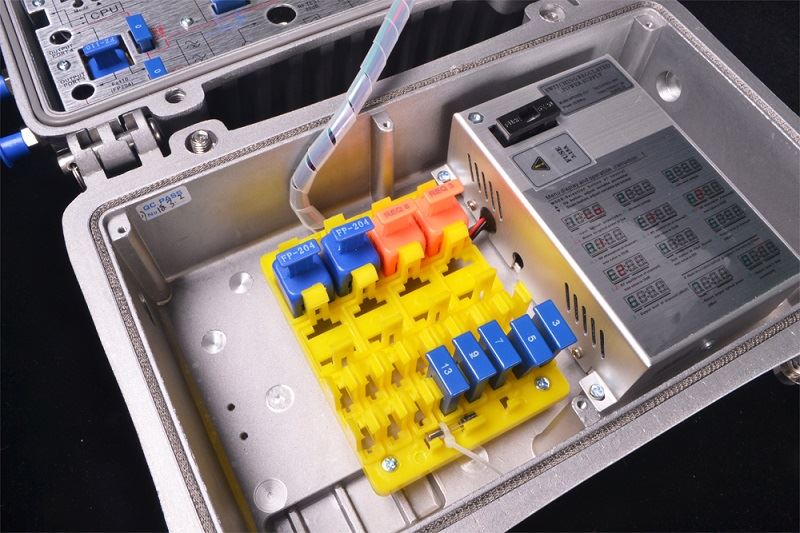

Obecný parametr
Napájecí napětí	V	A: AC 135 ~ 250; B: AC 35 ~ 90 (50 Hz)
Provozní teplota		-40~60
Skladovací teplota		-50 ~ +70
Relativní vlhkost	%	Max. 95% bez kondenzace
Spotřeba	VA	≤ 40
Dimenze	mm	340(L)×220(W)×140(H)
