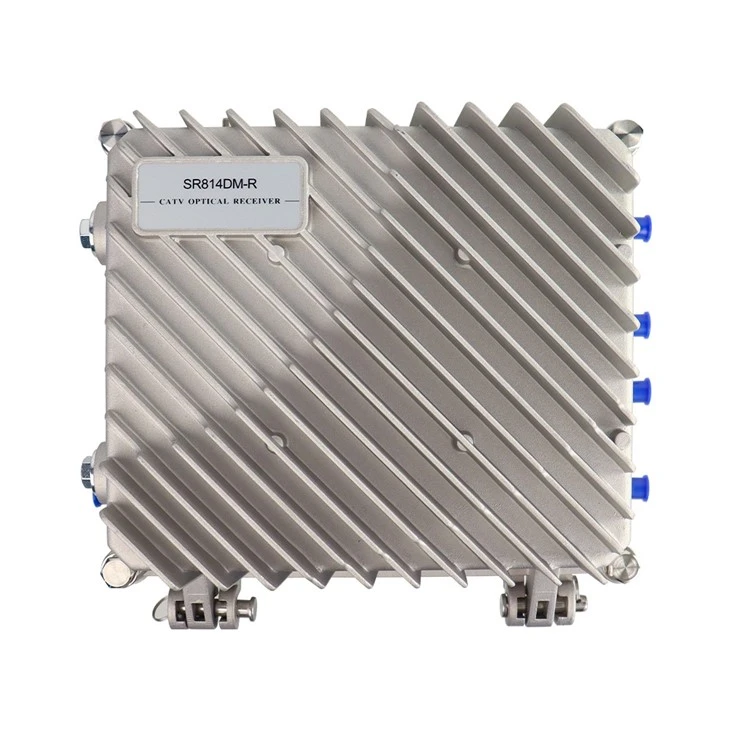

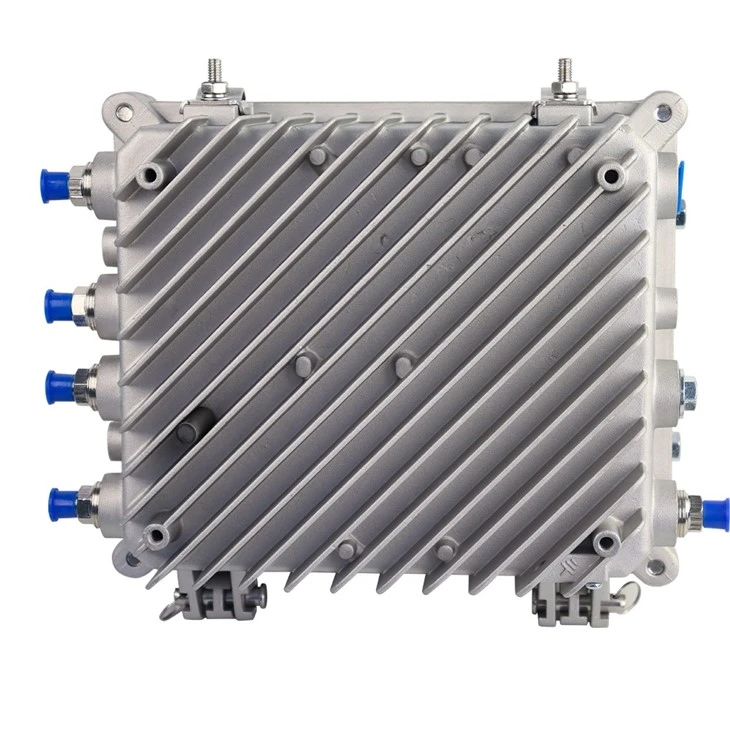

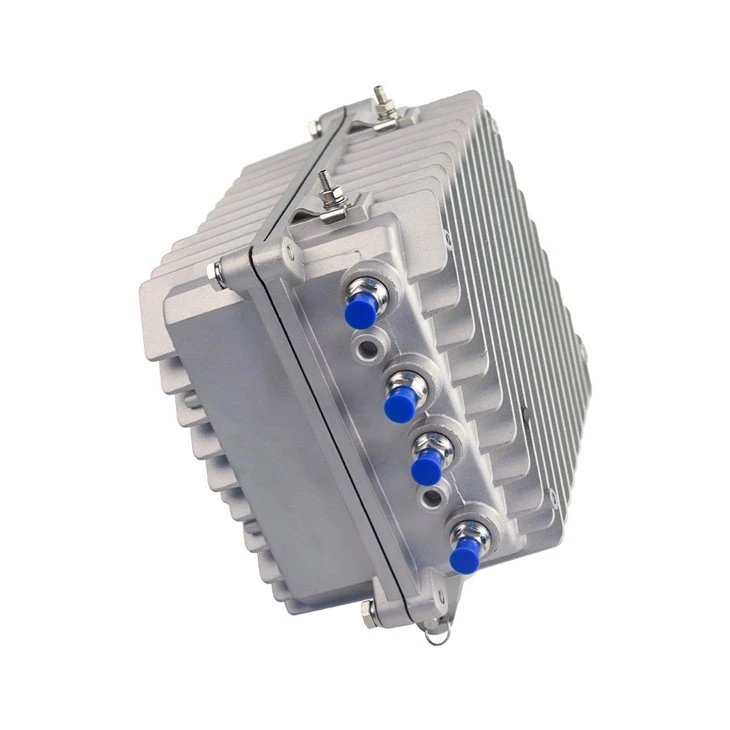

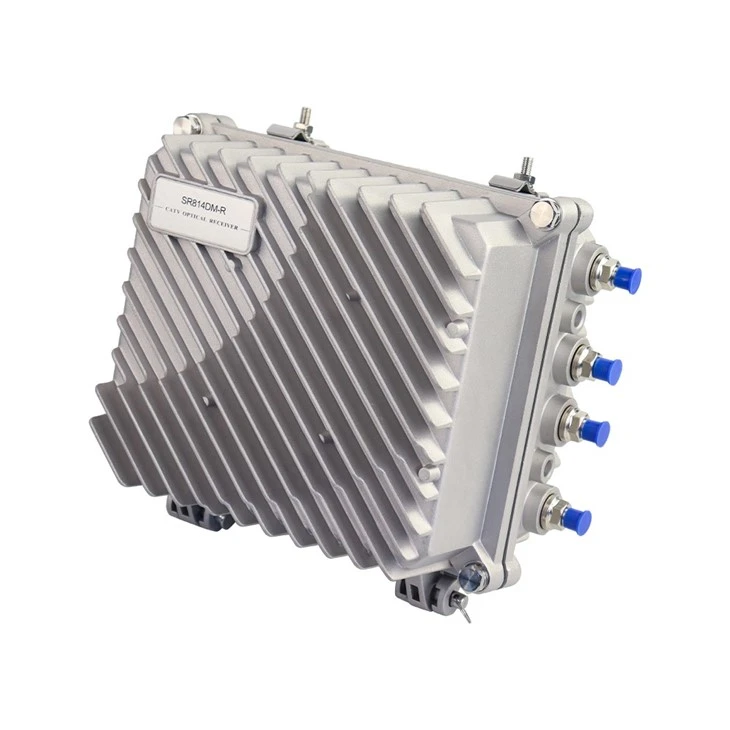

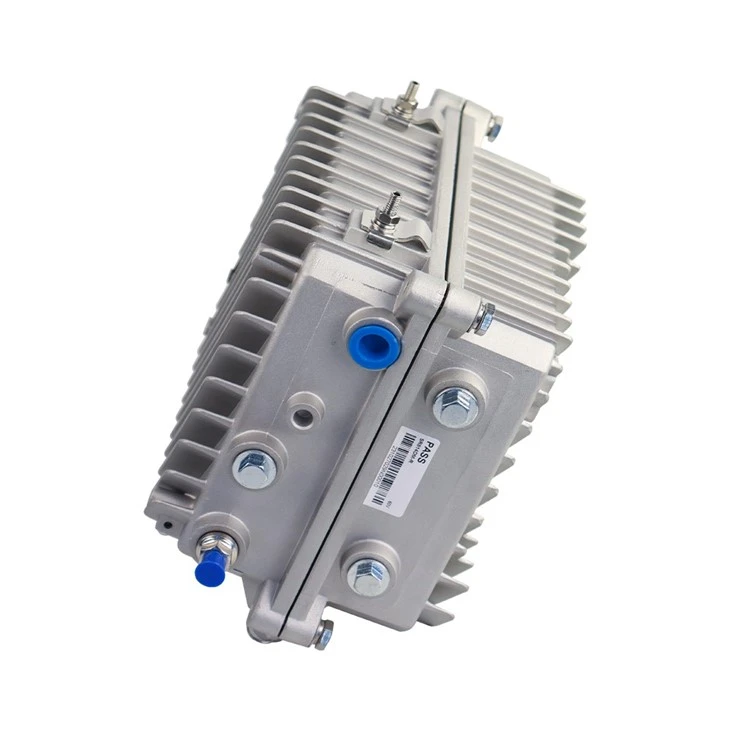

SR814DMOptický přijímač CATV Outdoor Catv je náš nový čtyřsměrné výstupní síťové optické přijímač CATV. Pre-zesilovač přijímá MMIC All-GAAS, post-amplifikátor přijímá modul GaAS. Optimalizovaný návrh obvodu souřadnice s našimi 10letými návrhovými zkušenostmi, zařízení dosahuje indexu s vysokým výkonem. Nastavení útlumu a vyrovnávání RF přijímá pevný atenuátor vložení, díky kterému je technické ladění velmi pohodlně. Je to hlavní produkty pro budování sítě CATV.
Výkonné charakteristiky
Vysoká odezva pin fotoelektrická konverzní trubice.
Pokyny k optickému výkonu 10 baru LED přesněji zobrazují optický výkon.
Optimalizovaný návrh obvodu, předběžný statek přijímá zpracování SMT, zatímco po stádiu přijímá modul amplifikuje typický obvod, díky kterému je RF signál lineární prefekt.
Nastavení útlumu a vyrovnávání RF jak přijímá pevný atenuátor vložený, může inserter vložení polohy EQ změnit rovnováhu, takže inženýrské ladění je velmi pohodlné.
Dvojitý výkon, vysoký zisk a nízké zkreslení.
Optický ovládání AGC, když je vstupní optický výkon -7 ~ +2 dbm, výstupní úroveň, CTB, CSO v podstatě nezměněna.
Technická parametry
|
Položka |
Jednotka |
Technické parametry |
|
|
Vpřed část |
|||
|
Optické parametry |
|||
|
Přijímání optické síly |
DBM |
-7 ~ +2 |
|
|
Optická ztráta návratnosti |
db |
>45 |
|
|
Optická přijímací vlnová délka |
nm |
1100 ~ 1600 |
|
|
Typ optického konektoru |
FC/APC, SC/APC nebo zadané uživatelem |
||
|
Typ vlákna |
Jediný režim |
||
|
OdkazVýkon |
|||
|
C/N |
db |
Větší nebo rovna 51 (-2dBM vstup) |
|
|
C/ctb |
db |
Větší nebo rovna 65 |
Výstupní úroveň 108 dBμV Vyvážený 6dB |
|
C/cso |
db |
Větší nebo rovna 60 |
|
|
RF parametry |
|||
|
Frekvenční rozsah |
MHz |
45 ~ 862/1003 (nebo zadané uživatelem) |
|
|
Platnost v kapele |
db |
±0.75 |
|
|
Pevný svah |
db |
2±0.5 |
|
|
Jmenovitá úroveň výstupu |
DBμV |
Větší nebo rovna 108 |
|
|
Max výstupní úroveň |
DBμV |
Větší nebo rovna 112 |
|
|
Ztráta návratu výstupu |
db |
Větší nebo rovna 14 |
|
|
Výstupní impedance |
Ω |
75 |
|
|
Opraveno ATT a EQ (společné použití) |
db |
2.3.4.5.6.7.9.13 (nebo specifikováno uživatelem) |
|
|
Reverzní část |
|||
|
Optické parametry |
|||
|
Optická přenosová vlnová délka |
nm |
1310 ± 10, 1550 ± 10 nebo specifikováno uživatelem |
|
|
Výstupní optický výkon |
MW |
0.5, 1, 2 |
|
|
Typ optického konektoru |
FC/APC, SC/APC nebo zadané uživatelem |
||
|
RF parametry |
|||
|
Frekvenční rozsah |
MHz |
5 ~ 65 (nebo zadané uživatelem) |
|
|
Platnost v kapele |
db |
±1 |
|
|
Vstupní úroveň |
DBμV |
72 ~ 85 |
|
|
Výstupní impedance |
Ω |
75 |
|
|
Obecný výkon |
|||
|
Napájecí napětí |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) v |
|
|
Provozní teplota |
stupeň |
-40~60 |
|
|
Teplota skladování |
stupeň |
-40~65 |
|
|
Relativní vlhkost |
% |
Max 95% nekondenzace |
|
|
Spotřeba |
Va |
Méně nebo rovné 30 |
|
|
Dimenze |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

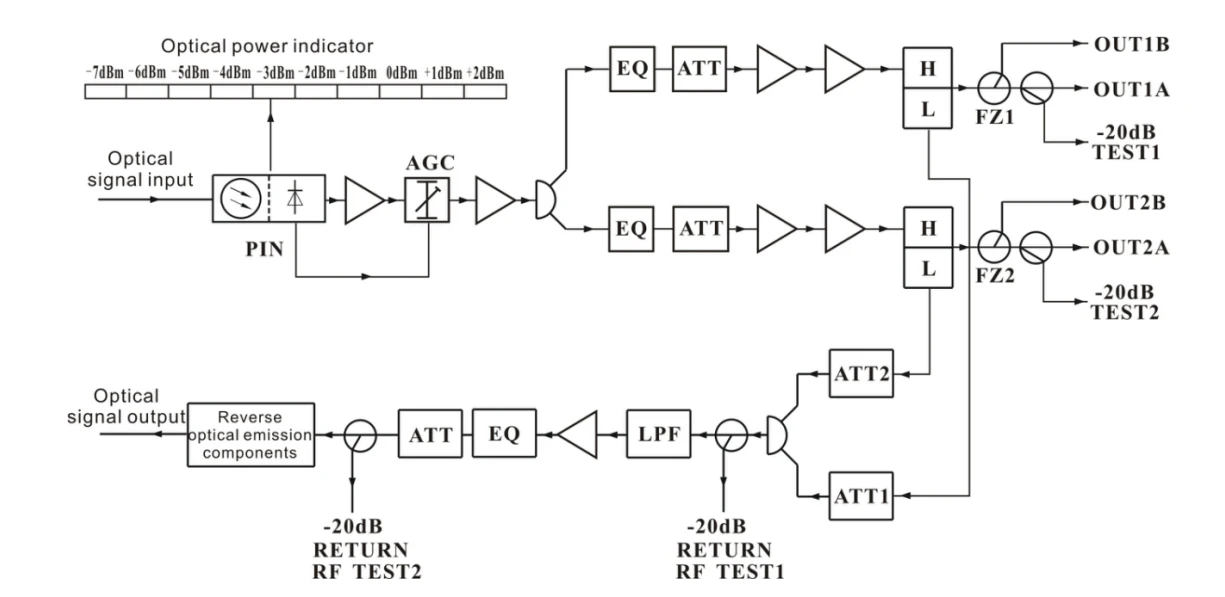

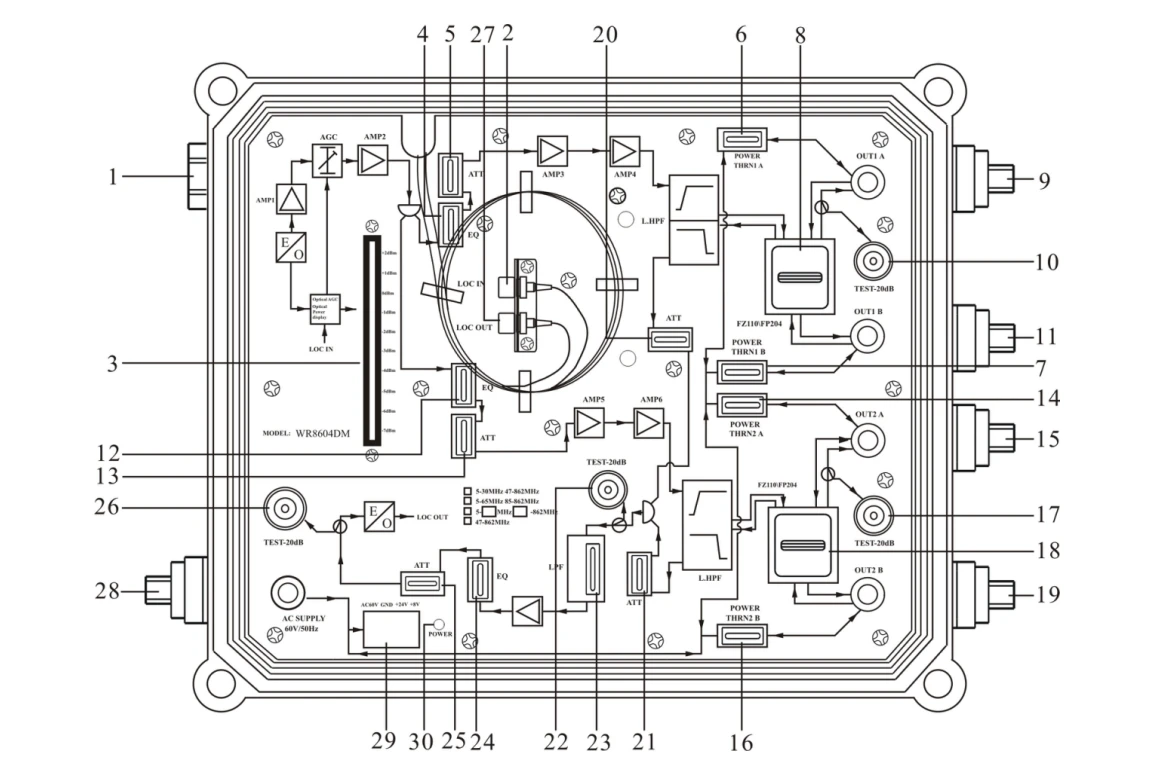

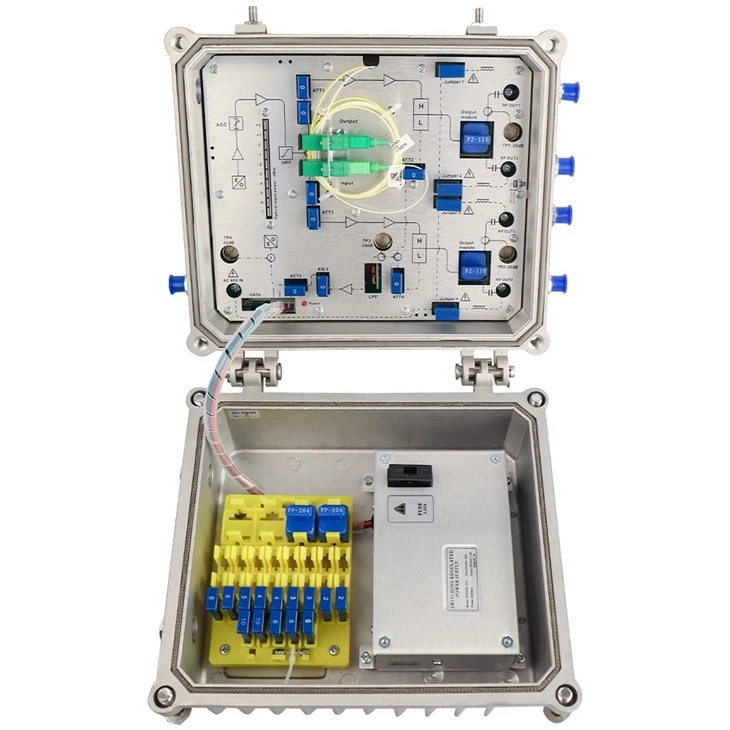

Schéma struktury SR814DM Optického přijímače CATV SR814DM
|
1. Vstup optických vláken |
2. adaptér vlákna vpřed |
3. vstupní optický výkon Indikátor |
|
4. kanál 1 dopředu RF EQ Vložení |
5. Kanál 1 dopředu RF ATT Vložení |
6. Oversarrent kanálu 1 Vložení 1 |
|
7. Přehrát kanál 1 Vložení 2 |
8. Výstupní klepnutí na kanál 1 (splitter) |
9. Kanál 1 RF výstup a |
|
10. test RF výstupního kanálu 1 RF (-20 dB) |
11. kanál 1 RF výstup b |
12. Kanál 2 vpřed RF EQ Vložení |
|
13. Kanál 2 vpřed RF ATT INSERTER |
. Vložení 1 |
15. kanál 2 RF výstup a |
|
16. Kanál 2 nadprůchodný Vložení 2 |
17. Test výstupu RF kanálu 2 (-20 dB) |
18. Výstupní klepnutí na kanál 2 (Splitter) |
|
19. Výstup kanálu 2 RF B |
20. Kanál 1 Reverse RF ATT Vložení |
21. Kanál 2 Reverse RF ATT Vložení |
|
22. Test RF RF 1 (-20 dB) |
23. Vložení filtru s nízkým průchodem |
24. Reverzní RF EQ INSERTER |
|
25. Reverse RF ATT INSERTER |
26. Test RF RF 2 (-20 dB) |
27. Adaptér pro reverzní vlákno |
|
28. AC 60V Vstup napájení |
29. Zásuvka hlavní desky |
30. indikátor napájení |
