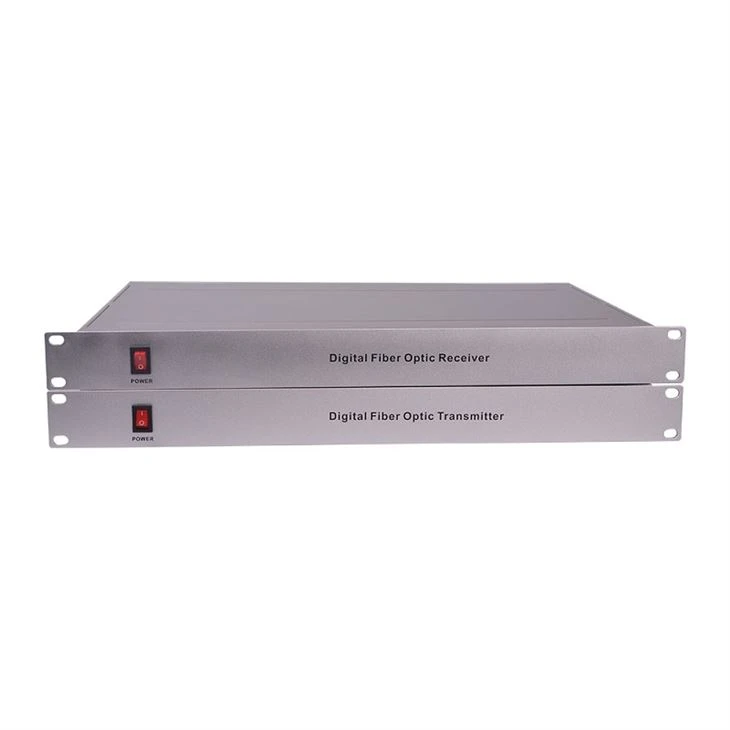

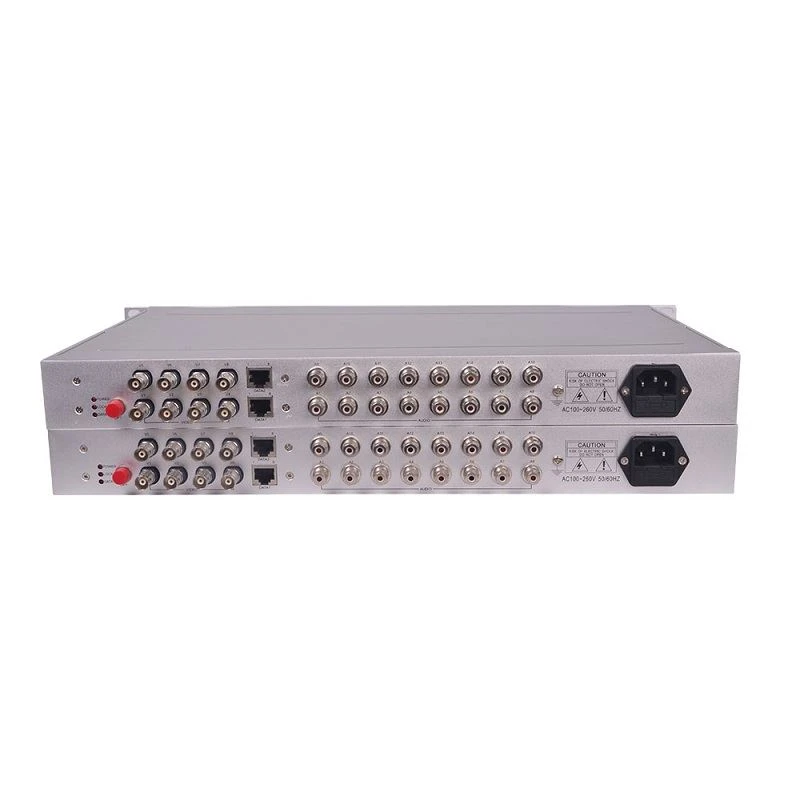

Převodník optických médií
Převodník optických médií využívá digitální kódování videa a techniku WDM, aby uspokojil uživatele' multipath digitální video, audio, data, ethernet' dálkový vysoce kvalitní přenos optických vláken, protože je plně nalezen. Tento model optického transceiveru zahrnuje jednosměrné jednosměrné digitální video, jednosměrné 64 cest videa, 128 cest zvuku a dat jednosměrné a obousměrné komplikace.
Funkce
Přijímá kódování digitálního videa 10 bitů, může dosáhnout kvality přenosu sekundárního vysílání videa / zvuku.
Tento konvertor optických médií je automaticky kompatibilní s režimem videa PAL / NTSC / SECAM.
Žádné křížové rušení optického transceiveru s modulovanou analogovou frekvencí / amplitudou.
24místné digitální zvukové kódování PCM.
Data podporují rozhraní RS-232, RS-422, RS-485, Manchester, signál vypínače, 10 ~ 100M Ethernet a tak dále. Kromě toho má hlavní protokol datové komunikace.
Multi-režim 0-5 km.
Jednoduchý režim: 0-20 km, 0-40 km, 0-60 km, 0-80 km, 0-100 km.
0Km aplikace, nenasycená a není třeba ji modulovat
Podporujte kaskádovou funkci samoléčení kruhové síťové funkce.
Třetí stupeň anti-thunder techniky.
Flexibilní konstrukce sítě, šasi kazety modulu, nezávislá struktura nebo standardní kryt 1U volitelně.
Aplikace
Video, audio přenosový systém CATV.
Dálnice, sledování provozu a komunikační systém.
Inteligentní monitorování, komunitní systém městské komunity.
Tržní, průmyslová a těžební oblast, elektronický bezpečnostní monitorovací systém.
Vojenský komunikační systém.
Síť kampusu, videokonference, video systém lékařské péče.
Technický index převaděče optických médií
Parametr |
Index | ||
Funkce videa |
Kódování |
(Bit) |
10 |
Vzorkovací frekvence |
(MHz) |
15.36 | |
Šířka pásma |
(MHz) |
8 | |
DG |
(%) |
GG lt; 1 (max.) | |
DP |
(°) |
GG lt; 1 (max.) | |
| ≤0,5 (typická) | |||
FT |
(%) |
GG <; 0,5=""> | |
SNR |
(dB) |
GG gt; 67 (vážení) | |
Vstupní / výstupní odpor |
(Ω) |
75 (disequilibria) | |
| Úroveň vstupu / výstupu | 1,0 Vp-p | ||
| Video port | BNC | ||
Funkce zvuku |
Vzorkovací frekvence |
(KHz) |
52.3 |
Frekvenční odezva |
(KHz) |
10 Hz - 20 kHz | |
Kódování |
(Bit) |
24 | |
SNR |
(dB) |
GG gt; 85 | |
Odpor audio vstupu / výstupu |
(Ω) |
600, 10K, 47K nerovnováha (rovnováha) | |
Nelineární zkreslení |
(%) |
GG lt; 1, (1KHz) | |
Datová funkce |
Fyzické rozhraní |
Štít překonal 5typ RJ45 |
|
| směr dat | Směr vpřed / vzad / obousměrný | ||
| datový formulář | RS232 / RS422 / RS485 / Manchester | ||
Hodnotit |
(Kb / s) |
0 ~ 256 | |
Funkce optiky |
Fyzické rozhraní |
SC / UPC, SC / APC, FC / UPC, FC / APC, ST / PC |
|
typ optického vlákna |
(μm) |
Jeden režim: 9/125 | |
| Multi-režim: 62,5 / 125 | |||
Vlnová délka |
(nm) |
Jeden režim: 1310/1550 | |
| Multi-režim: 850/1300 | |||
Citlivost přijímače |
(dBm) |
-35 (1 video seriál trasy) | |
| -28 (více než 2 audio systémy) | |||
Optické spojení |
(dB) |
≤25 (1 audio trasy) | |
Obecná funkce |
Zdroj napájení |
(V) |
90 ～ 265 městská síla |
Pracovní teplota |
(℃) |
-40 ~ +65 | |
Skladovací teplota |
(℃) |
-40 ~ +85 | |
Vlhkost práce |
(%) |
0 ~ 95 (bez kondenzace) | |
| Střední doba zdvojnásobení selhání | GG gt; 100 000 hodin | ||
| Velikost, hmotnost | 1U: 482 (š) × 280 mm (d) × 44 mm (v), ≤3 kg | ||
| 5U: 482 mm (š) × 242 mm (d) × 222 mm (v), ≤ 8 kg | |||
| maximálně 16 slotů, 64 tras videa | |||
| Typ vložené karty modulu | 222 mm (š) × 210 mm (d) × 28 mm (v) (1 slot), ≤1 kg | ||
| 222 mm (š) × 210 mm (d) × 51 mm (v) (2 sloty), ≤1,5 kg | |||
