Představení produktu

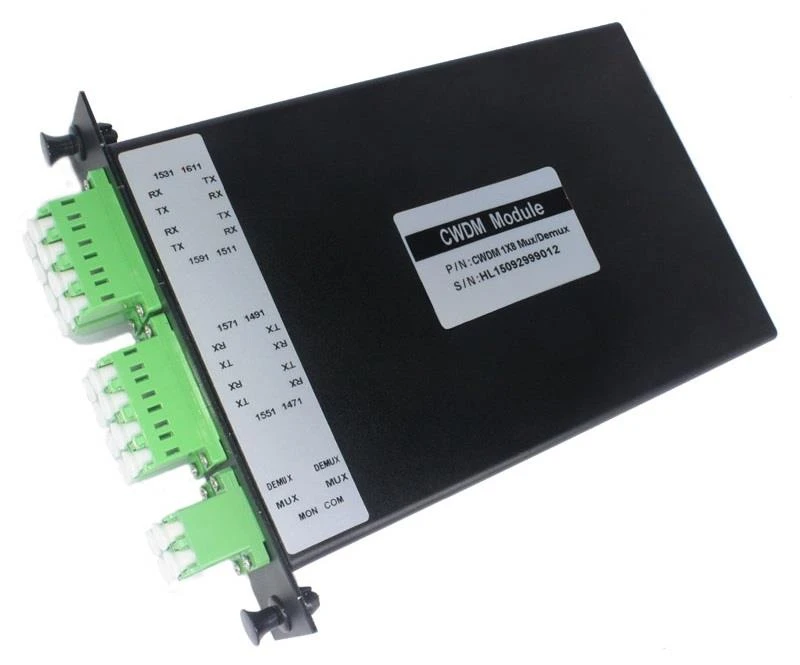

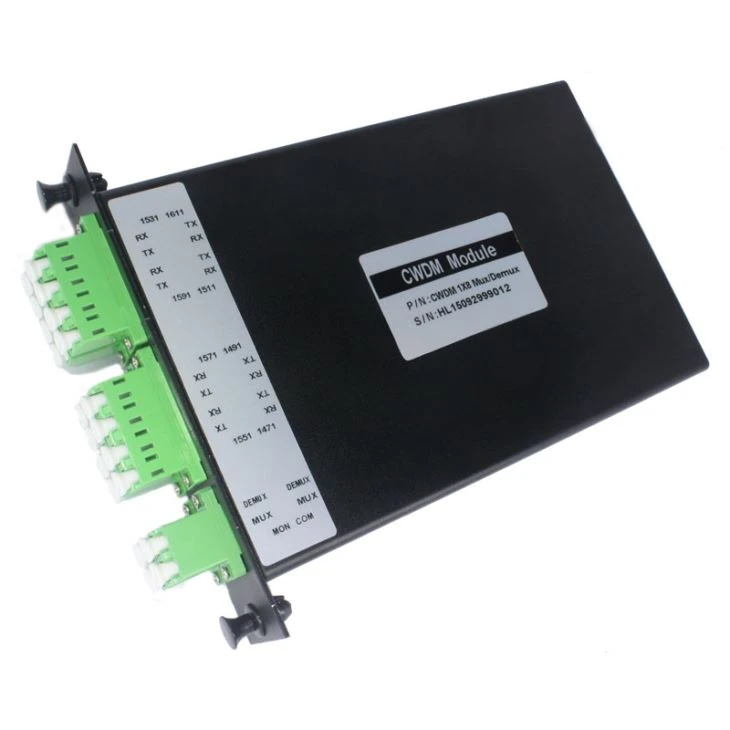

8 kanálový CWDM MUX

8 Channel CWDM MUX

Modul CWDM ABS BOX se běžně používá v montáži na stojan 1U. Obvykle existují dva typy, jeden typ je MUX, druhý je Demux. Kromě toho existuje speciální typ. To je MUX / DEMUX v jednom modulu ABS Box.

Vlastnosti 8 kanálového CWDM MUX

Průchozí pás je široký.

Izolace kanálu je vysoká.

Při optickém průchodu má Epoxy volný.

aplikace

Je použitelný pro síť WDM, mobilní aplikaci a optický zesilovač Fiber.

Specifikace

Parametry		8 kanálový CWDM MUX
		MUX		DEMUX
Ztráta počátku (dB)		≤2.5
Vlnová délka kanálu (nm)		1270-1610 nebo 1271-1611
Rozestupy kanálů (nm)		20
Passband (@ -0,5dB šířka pásma) (nm)		±7.5/±6.5
Rovnoměrnost kanálu (dB)		≤1.0
Začátek	Sousední kanál	N/A	GG gt; 30
	Nesousední kanál	N/A	GG gt; 40
Zvlnění passbandu (dB)		GG <>
Citlivost teploty vložené ztráty (dB / ℃)		GG <>
Změna teploty vlnové délky (nm / ℃)		GG <>
Závislá ztráta polarizace (dB)		GG lt; 0,1
Disperze v režimu polarizace (ps)		GG lt; 0,1
Ztráta návratnosti (dB)		GG gt; 45
Směrovost (dB)		GG gt; 50
Maximální optický výkon (mw)		300
Provozní teplota (℃)		-5 ~ +75
Skladovací teplota (℃)		-40 ~ +85
Rozměr balení (mm)		1008010
