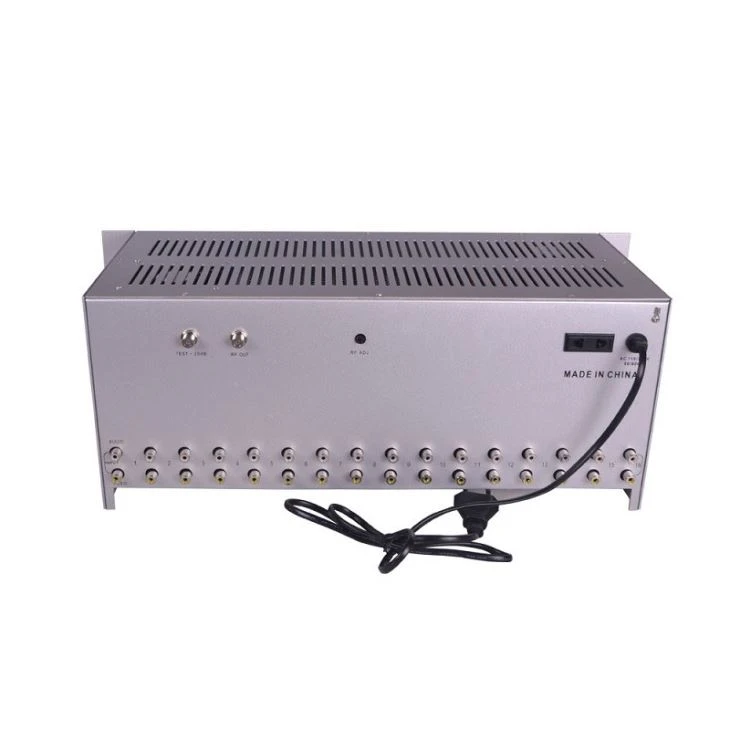

Agilní analogový modulátor 16 v 1

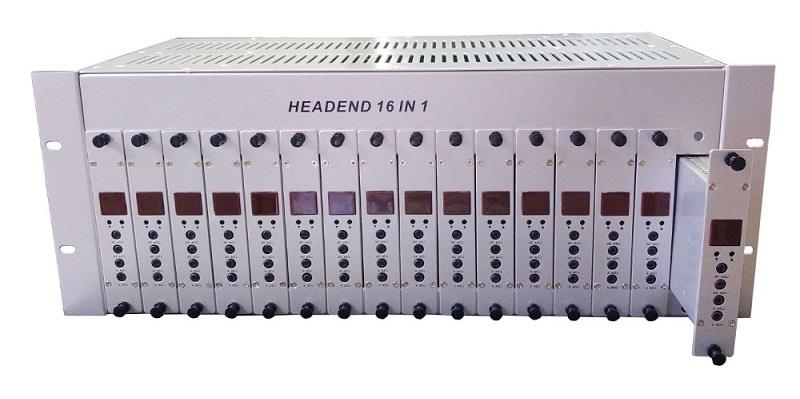

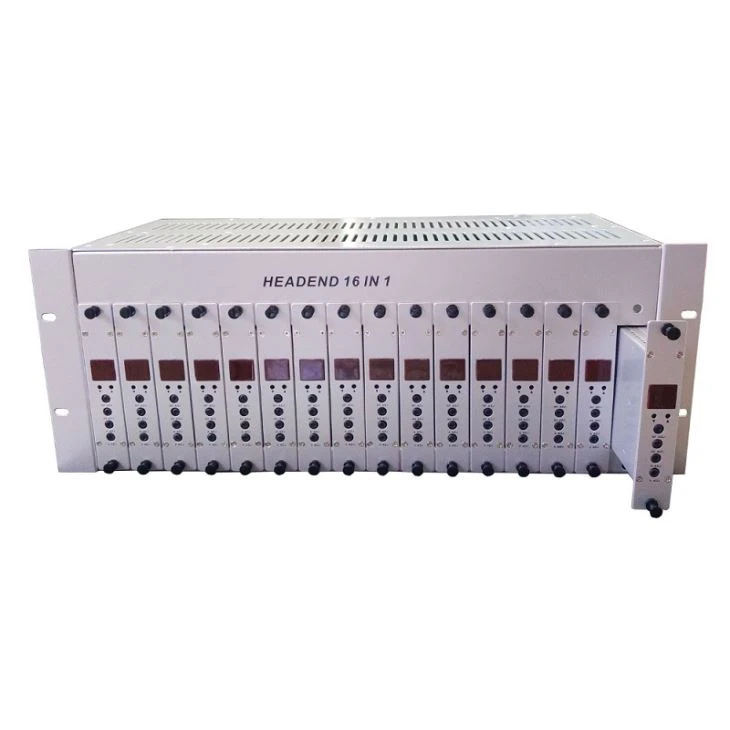

AH1916AM je 4RU skříňový podvozek, který může nainstalovat 16 kusů vysoce kvalitních SAW filtrovaných frekvenčních agilních modulátorů pokrývajících 860 MHz. Tento nízkofrekvenční šum činí tento analogový modulátor CATV 16 v 1 ideální v sousední hlavní stanici.
FUNKCE
1.Fullová frekvenční pohyblivost umožňuje rychlé vytváření sestav kanálů
2.Každý kanál tohoto 16v1 agilního analogového modulátoru CATV je zcela nezávislý. Konfigurace kanálu je flexibilní
3. Dvě chladicí ventilátory pro snížení teploty prodlužují životnost
4.Žádná energeticky nezávislá paměť zajišťuje programování kanálu po ztrátě napájení
5. Dvoumístný LED displej umožňuje rychlou identifikaci kanálu
6. Dostupné v konfiguracích NTSC nebo PAL
SPECIFIKACE
RF | Rozsah frekvencí | 45 ~ 860 MHz |
Výstupní konektor | F Konektor | |
Výstupní úroveň | 105 dBµV (Adj.) | |
Testovací bod | -20 dB | |
Izolační port na port | ≥ 35 dB | |
Návratová ztráta | ≥ 12 dB | |
Získat | + 8 dB | |
VŠEOBECNÉ | Kapacita modulátoru | 16 |
Rozsah vstupního napětí | 110 V nebo 220 V | |
Větrák | 2 | |
Spotřeba | 70 W (plně naložené) | |
Dimenze | 42 * 17 * 20 cm | |
Čistá hmotnost | 9 KG (plně naložené) | |
Přepravní váha | 3,7 KG (pouze podvozek) | |
10 KG (plně naložené) | ||
Velikost kartonu | 53 x 30 * 24 cm | |
Modulátorová karta | ||
RF | Výstupní frekvence | 45 ~ 860 MHz libovolného kanálu |
Výstupní úroveň | 103 dBµV (Adj.) | |
Výstupní konektor | F Konektor | |
Poměr A / V | -11 ~ -18 dB (Adj.) | |
Frekvenční stabilita | ± 10 kHz | |
Vstupní úroveň videa | 0,6 - 1,5 Vp-p (87,5% modulace) | |
Vstupní video konektor | Žlutá RCA | |
Vstupní úroveň zvuku | 1Vp-p (25 kHz dev.) | |
Vstupní audio konektor | Bílý RCA | |
VŠEOBECNÉ | Napětí | DC 5V |
OPATŘENÍ
OPATŘENÍ | POŽADAVKY |
Vyvarujte se hromadění tepla | Mezi zařízením s napájeným koncovým zařízením v zařízení ponechte mezeru (1 '') |
Zajistěte snadný přístup k zapojení stojanu | Za stojanem na zařízení nechte minimálně 18 palců |
Usnadněte servis a údržbu | Před stojanem na zařízení nechte volný prostor minimálně 36 '' |
Vyvarujte se přímého topení nebo klimatizace | Pokud je to nevyhnutelné, použijte deflektorové desky |
Zásuvky zdroje střídavého proudu | Umístěte zařízení poblíž dostatečných vývodů, aby bylo zajištěno napájení zkušebního zařízení a elektrického nářadí |
Podpora stojanu | Zajistěte, aby některé podpěry stojanu byly dostatečně tuhé, aby podporovaly stojany |
Únik budovy | Dejte si pozor na kapající vodu na zařízení z netěsných střech, vlnovodných střešních vstupů a kondenzací potrubí studené vody |
