Převaděč médií ethernet

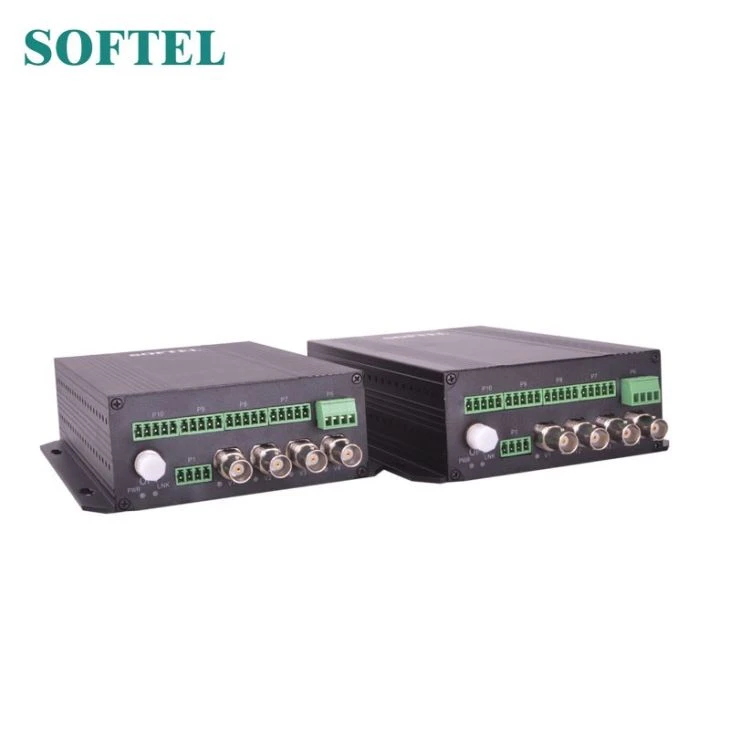

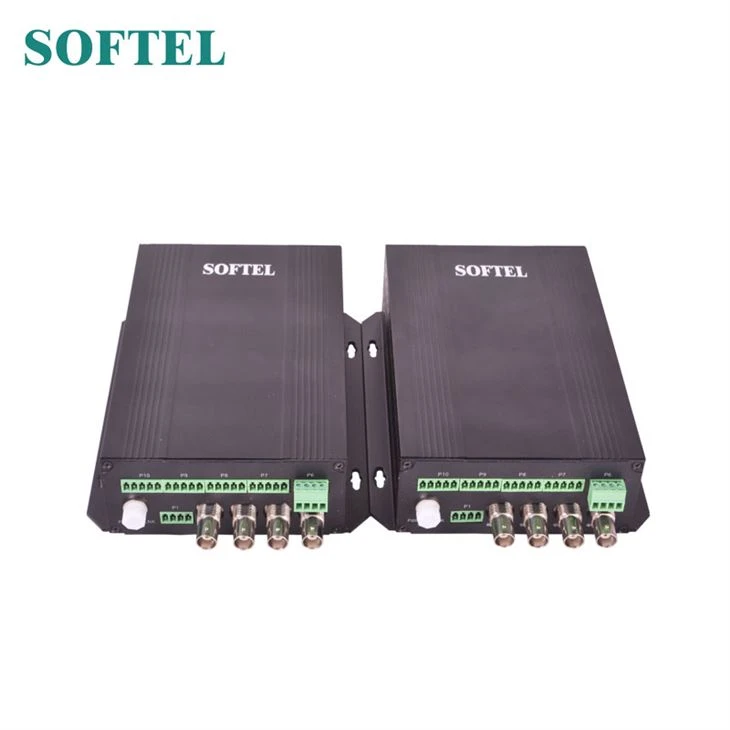

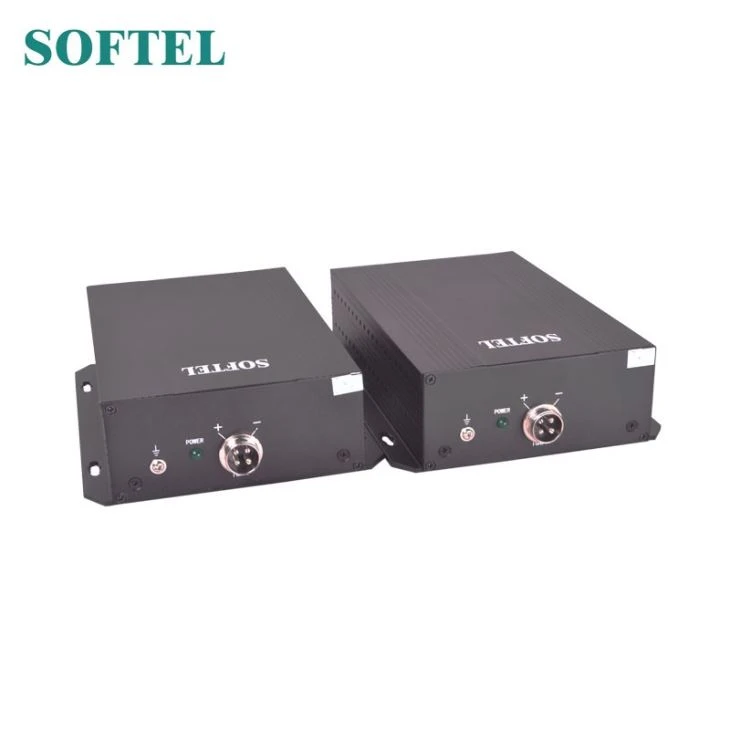

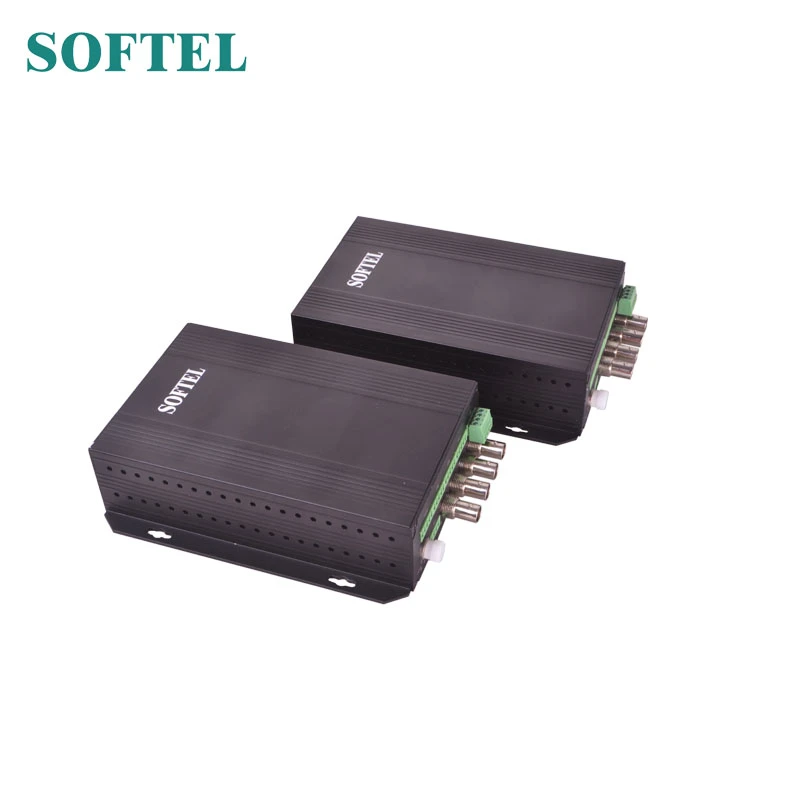

Tento Ethernet Media Converter je all-digitální vlákno přenosové zařízení, s world class non-komprese, všechny digitální video korekce technologie a gigabitové vlákno přenosové technologie. To může přenášet na dlouhé vzdálenosti, non-zkreslení a real-time 1 ~ 64 kanálů video signálu (nebo data, audio, Ethernet, alarm, telefon v případě potřeby) jedním jádrem vlákna.
Funkce
1.Uncompressed 8 bit video a 24bit audio kódování, vysokorychlostní synchronní digitální přenosová technologie.
2. Přenos optických vláken čtyř video signálů na jednom vlákně s daty RS485, RS232 a RS422
3. signály (tři z každého), které mohou být jedním způsobem s videem nebo volitelně duplexní.
4. Super optický dynamický rozsah, bez možnosti nastavení
5. Indikace stavu napájení, optického signálu a videa
6. Žádné elektromagnetické rušení, vysokofrekvenční rušení a zemní proud
7.Safe přenos zaručena při špatném elektromagnetickém prostředí
8. Maximální přípustná ztráta spojení pro jednorežimové jednovláknové vlákno je 18db
9. Dosah až 100 km je možný s volitelným provozem 1550nm
10. Volitelný duplexní provoz přes jedno vlákno
Aplikace
1.CCTV sítě
2.videokonference
3.Průmyslové monitorovací systémy
4.Distanční vzdělávání
Parametry převaděče médií Ethernet
Dostupnost kanálu | ||
| (uveďte v době objednávky) | Cesta vpřed | Obrátit cestu |
| Počet video kanálů | 1,2 nebo 4 | 0 |
| Počet datových kanálů | 0 nebo 1 | 1 |
| Počet volitelných zvukových kanálů | 0,2,4 nebo 8 | 0,2,4 nebo 8 |
| Počet volitelných datových kanálů | 0 až 8 | 0 až 8 |
Elektrické | |
Video | |
| Impedance vstupu/výstupu | 75Ω kompozitní |
| Vstupní/výstupní úroveň | 1Vp-p nominální |
| Video konektory | Bnc |
| Šířka pásma (±0.5dB) | 20Hz-20KHz |
| Poměr signálu k šumu | >63dB |
| Linearita | <><> |
Audio | |
| Impedance vstupu/výstupu | 48KΩ/10KΩ |
| Vstupní/výstupní úroveň | 2Vp-p nominální |
| Zvukové konektory | Svorkovnice |
| Šířka pásma (±0.5dB) | 20Hz-20KHz |
| Poměr signálu k šumu | >75dB |
| Linearita | <0.1% total="" harmonic=""> |
| Dat | |
| Volitelné datové rozhraní | RS232, RS485 a RS422 |
Standardní datový konektor | Svorkovnice |
| Volitelná přenosová rychlost | DC-150Kbps |
| Míra chyb datového bitu | <> |
| Ethernet | |
| Ethernetové rozhraní | 10/100 Základní-T |
| Standardní datový konektor | RJ45 |
| Volitelná přenosová rychlost | 100 Milionů |
| Uzavření kontaktu | |
| Fyzické rozhraní | Standardní terminály |
| Vstupní signál | Jakýkoli aktivní nebo pasivní alarm, vstup pro uzavření kontaktu, podporuje TTL, RS-232/422/485 nebo pasivní přepínač |
| Výstupní signál | Jakýkoli aktivní nebo pasivní alarm, vstup pro uzavření kontaktu, podporuje TTL, RS-232/422/485 nebo kontaktní vstup relé |
| Optické | |
| Vlnová délka vysílače | 1310nm nebo 1550nm |
| Vysílač pár moc | K dispozici je několik možností od 4dB do -4dB |
| Citlivost přijímače | <> |
| Optické konektory | ST, FC a SC jsou volitelné |
| Propojit rozpočet | Od 22dB do 30dB při 1310nm nebo 1550nm |
| Typ vlákna | jedno režimové vlákno, jednovláknové |
| Přenosová vzdálenost | jeden režim 100Km |
Poznámka: Je možné mnoho kombinací typů laserů a úrovní a typů a citlivostí. Podrobnosti získáte od sítě N-NET * Je také možné nakonfigurovat jednotku jako 8 audio,0 dat nebo 0 audio 8 dat. | |
| Fyzikální charakteristika | |
| Vstupní napětí | AC220/DC+5V |
| Provozní teplota | -25 °C ~ +75 °C |
| Relativní vlhkost | 0 ~ 95% (nekodenzující) |
| Indukční | EN50130-5, 1995 |
| Přílivová horečka | BS2011 |
| Dimenze | 110mm (W)×174mm(D)×47mm (H) firmware pro instalaci není součástí balení |
| Spotřeba proudu šasi 0,75Amp pro 4 kanálové video a 1 kanálová data | |
