Optický uzel WDM
Široký rozsah optického vstupního výkonu
Vlákno s jedním režimem s vysokou návratností
Používání aktivních zařízení zesilovače GaAs

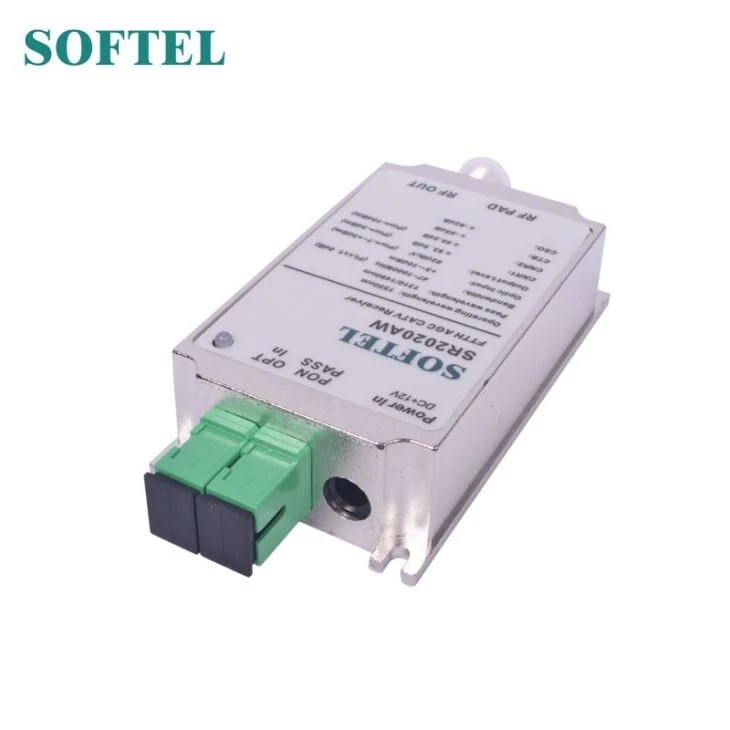

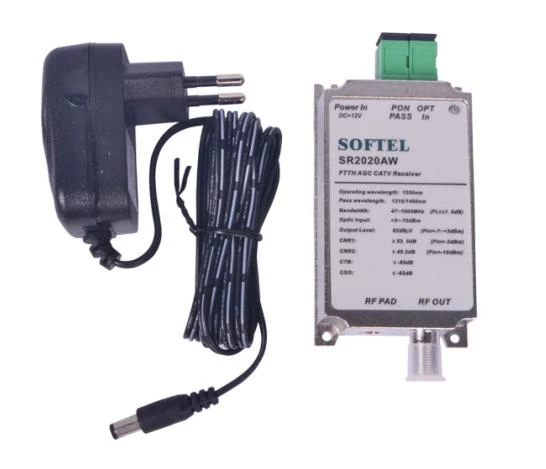

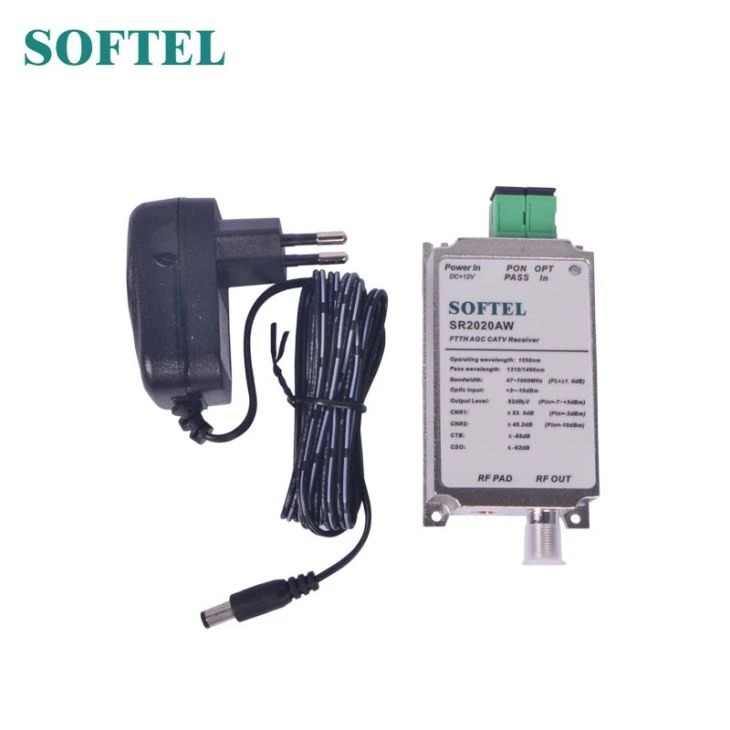

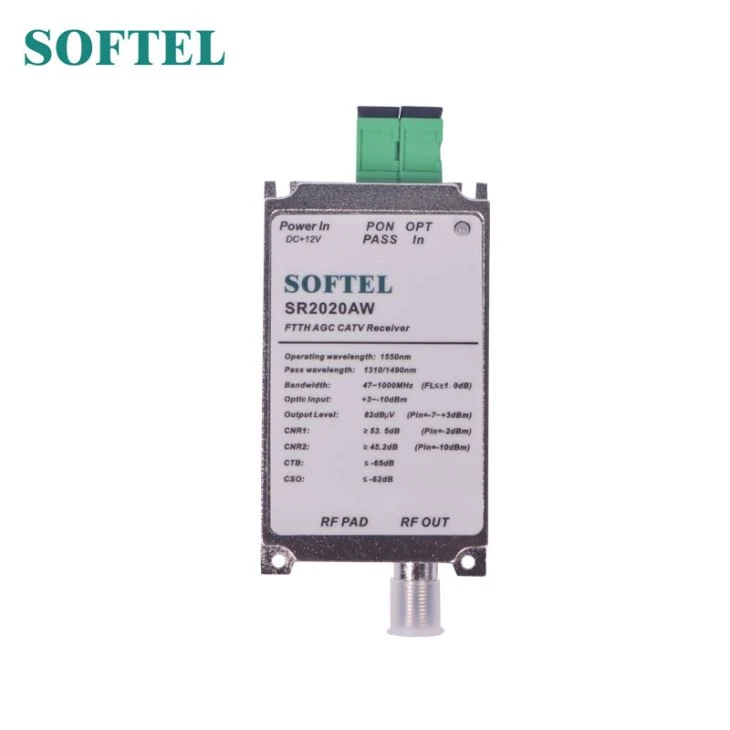

SR2020AW je optický uzel s WDM a AGC, optický vstup, RF výstup. Je určen pro sítě FTTH (Fiber To The Home).
Funkce
Vynikající linearita a rovinnost
Široký rozsah optického vstupního výkonu
Vlákno s jedním režimem s vysokou návratností
Používání aktivních zařízení zesilovače GaAs
Technologie s velmi nízkým hlukem
Menší velikost a snadnější instalace
Červená LED pro indikaci napájení
Barevná LED pro indikaci optického výkonu
Vestavěný filtr a funkce AGC
Dvoubarevná LED pro indikaci optického výkonu (nesvítí: optický výkon <-10dbm, zelený:="" -10dbm="">
Specifikace
Číslo položky | Jednotka | Popis | Poznámka |
Zákaznické rozhraní | |||
RF konektor | F-fena | ||
Optický konektor | SC / APC nebo FC / APC | ||
Zdroj napájení | F-fena | ||
Optický parametr | |||
Citlivost | A / W | ≥0,9 | |
Vstupní optická energie | dBm | -10 ～ + 3 | |
-7 ～ + 2 | AGC | ||
Optická návratnost | dB | ≥45 | |
Vstupní vlnová délka | nm | 1550 ± 20 | |
Příjem vlnové délky | nm | 1550 | |
Obtoková vlnová délka | nm | 1310/1490 | |
Typ optického vlákna | Režim Single | ||
RF parametr | |||
Rozsah frekvencí | MHz | 47-1000 | |
Plochost | dB | ± 0,75 | |
Výstupní úroveň | dBµV | ≥82 | AGC |
CNR | dB | ≥53,6 | Vstupní výkon -2dBm |
CSO | dB | ≥62 | |
CTB | dB | ≥65 | |
Návratová ztráta | dB | ≥16 | |
Stabilita AGC | dB | ± 1 | |
Impedance výstupu | Ω | 75 | |
Další parametr | |||
Zdroj napájení | VDC | 12 | |
Spotřeba energie | W | <> | |
Rozměry | mm | 110 * 50 * 23 |
