Mini optický uzel
Mini optický uzel

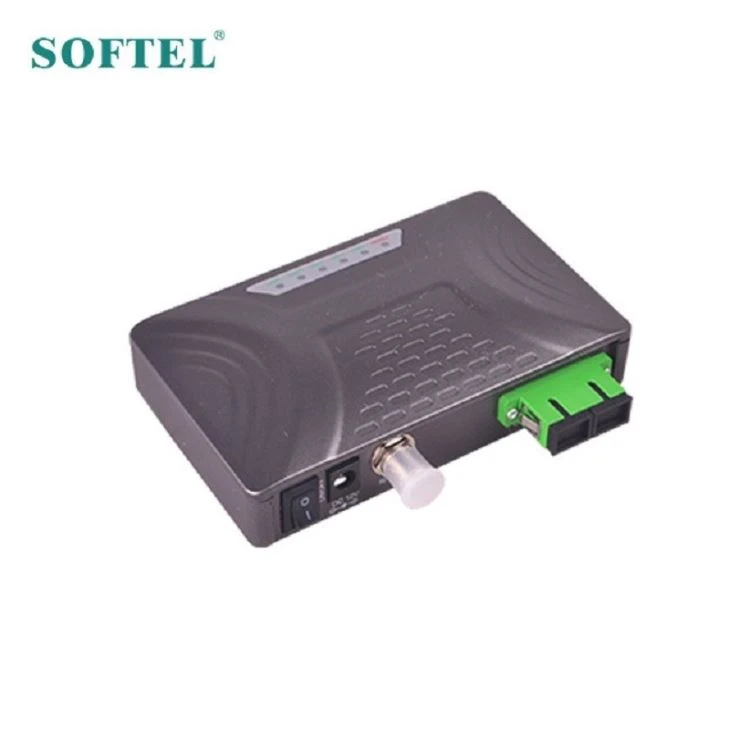

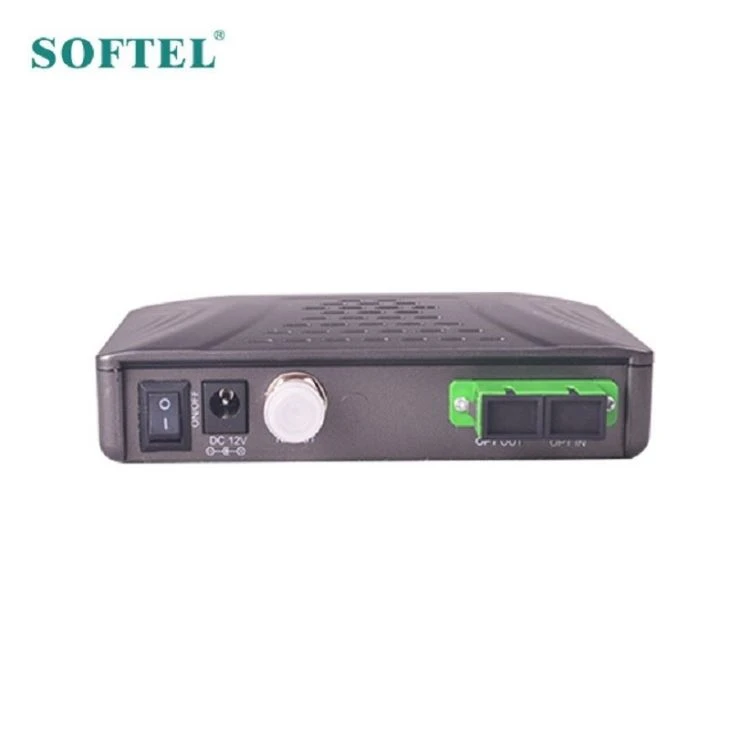

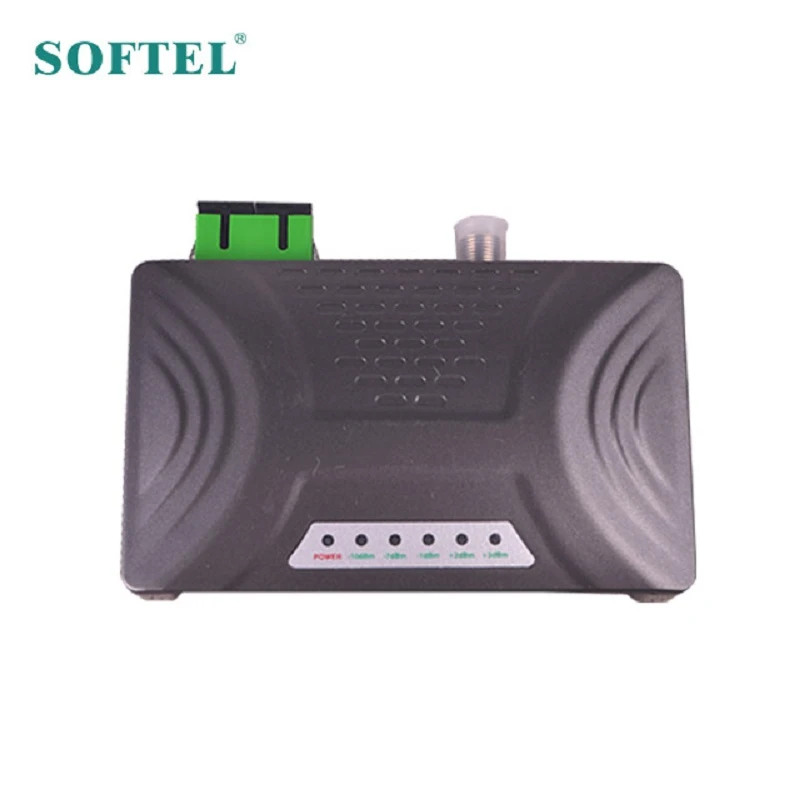

SR3020AW je mini optický uzel s vestavěnou funkcí AGC a vestavěným WDM. Menší velikost usnadňuje instalaci v sítích FTTH (Fiber To The Home).
Funkce
1.Je určen pro sítě FTTH.
2. Má vynikající linearitu a rovinnost.
3.Vpřed výstup RF větve
4.It má širokou škálu optického vstupního výkonu.
5.Je menší velikosti a je jednodušší pro instalaci.
6. Pracovní frekvence vpřed je rozšířena na 1 GHz. Část zesilovače RF přijímá čip GaAs s vysokým výkonem a nízkou spotřebou. Maximální výstupní úroveň je až 80dBuv.
7. Přizpůsobuje technologii Ultra Low noise.
8.RF Funkce automatické regulace zisku je realizována pomocí MCU, optický rozsah AGCcontrol: +2dBm ～ -7dBm
Parametry mininoptického uzlu
Číslo položky | Jednotka | Popis | Poznámka |
Zákaznické rozhraní | |||
RF konektor | F-fena | ||
Optický konektor | SC / APC nebo FC / APC | ||
Zdroj napájení | DC 2.1 | ||
Optický parametr | |||
Citlivost | A/W | ≥0.9 | |
Vstupní optická energie | dBm | -10~+3 | |
-7~+2 | AGC | ||
Ztráta optické návratnosti | dB | ≥45 | |
Vstupní vlnová délka | nm | 1260~1600 | |
Příjem vlnové délky | nm | 1550±20 | |
Obtoková vlnová délka | nm | 1310/1490 | |
Typ optického vlákna | Režim Single | ||
RF parametr | |||
Rozsah frekvencí | MHz | 47-1000 | |
Plochost | dB | ±0.75 | |
Výstupní úroveň | dBµV | ≥80 | |
CNR | dB | ≥50 | -1dBm vstupní výkon |
CSO | dB | ≥62 | |
CTB | dB | ≥65 | |
Návratová ztráta | dB | ≥16 | |
Stabilita AGC | dB | ±1 | |
Impedance výstupu | Ω | 75 | |
Další parametr | |||
Zdroj napájení | VDC | 12 | |
Spotřeba energie | W | GG <> | |
Rozměry | mm | 117*84*32 | |
Domovní materiál | břišní svaly | ||
