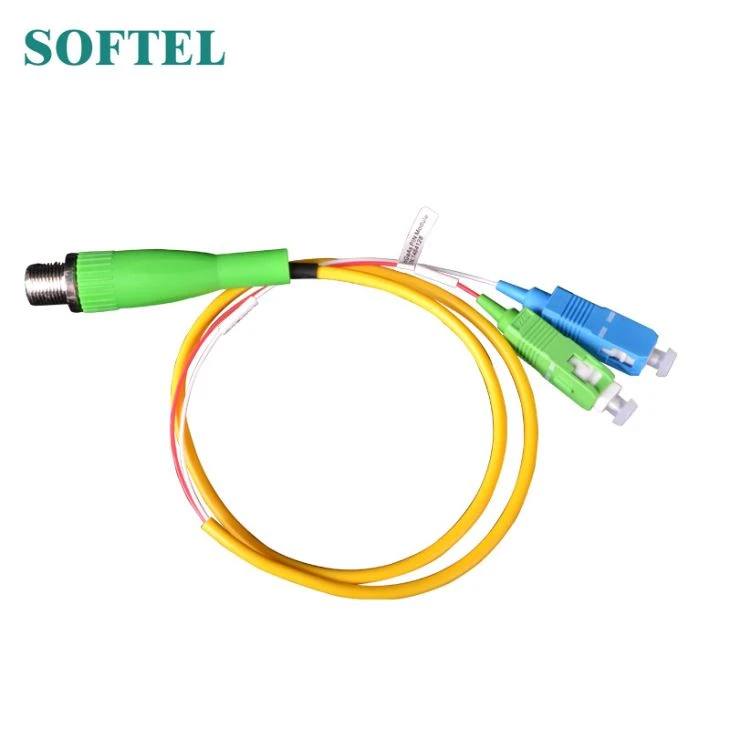

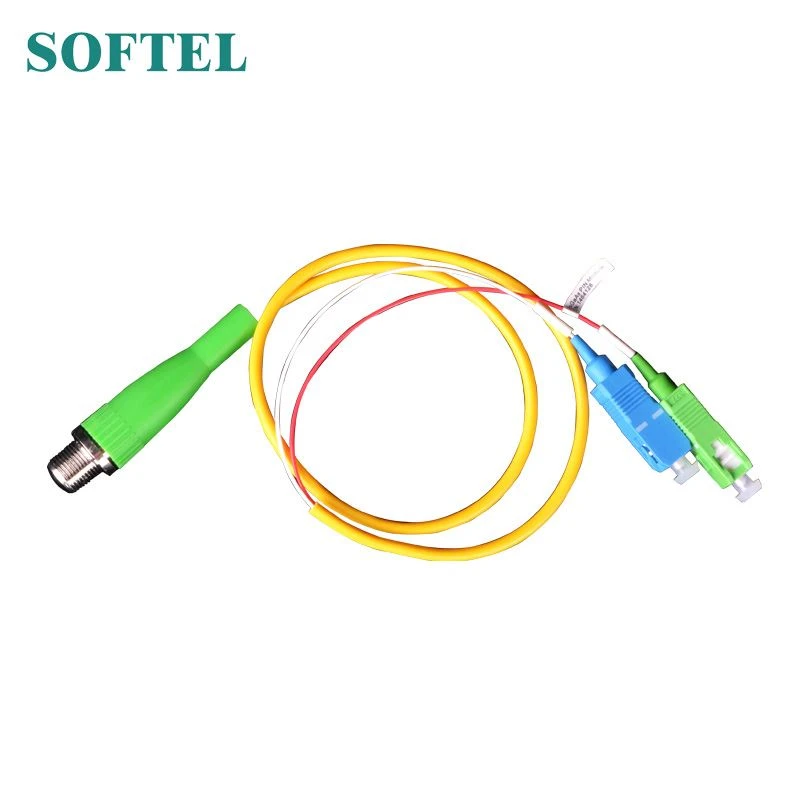

CATV přijímač s WDM
Vestavěný WDM
Vstupní vlnová délka: 1310/1550 nm; Provoz CATV: 1540 ~ 1563 nm.
CATV přijímač s WDM
Převodník CATV řady SR100 pro digitální televizi, optický kabel do domácnosti. Když vstupní úroveň výstupu optického výkonu Pin=-1dBm, Vo=6 8dB V, může být ekonomicky a flexibilně aplikována integrace tří sítí, vlákno do aplikace domácí sítě.
SR100F-WD, CATV přijímač s WDM, přijímá optickou přijímací trubici s vysokou citlivostí, bez napájení, bez spotřeby energie.
Specifikace
| CATV přijímač s WDM | Optický prvek | Index | Doplněk |
Optický parametr | Pracovní vlnová délka CATV | 1540 až 1563 nm | |
Projít vlnovou délkou | 1310 ~ 1490 nm | ||
Izolace kanálu | ≥40 dB | ||
Odezva | ≥0.85 A/W | 1310 nm | |
≥0.9 A/W | 1550 nm | ||
Příjem energie | ~ 2 ~ -14 dBm | ||
Optická ztráta návratu | ≥55 dB | ||
Konektor z optických vláken | SC / APC | ||
RF parametr | Pracovní šířka pásma | 45 ~ 1050 MHz | |
Výstupní úroveň | GG gt; 68 dBμV | Digitální televize (pin=-1dBm) | |
Návratová ztráta | ≥14 dB | 47 ~ 862 MHz | |
Výstupní impedance | 75 Ω | ||
Výstupní číslo portu | 1 | ||
RF tie-in | F-fena | ||
Obecný rys | Pracovní teplota | -20~+55 ºC | |
Skladovací teplota | -40~+85 ºC | ||
Pracovní relativní teplota | 5~95 ºC |
Poznámka
1. SR100, SR100-WF, SR100F, SR100F-WF a set top box (STB) přímo připojeného vstupního portu RF. SR100-WD pro uživatelskou kabeláž.
2. Při použití konektoru RF a vstupní rozhraní RF musí být dotaženo na STB. Jinak je zem špatná a způsobí vysokofrekvenční segmenty Digitální TV signály MER degradace.
3. Udržujte optický konektor čistý, špatné spojení způsobí příliš nízkou výstupní úroveň RF.
