Optický přijímač FTTH WDM
Optický přijímač FTTH WDM
SR201W je ftth optický přijímač WDM se zabudovaným WDM a je navržen pro přenosové aplikace FTTH. Tento mini vnitřní optický přijímač nabízí nízký šum, vysoký RF výstup a nízkou spotřebu energie. Je to single-mode vlákno pigtailed a je k dispozici s různými možnostmi konektoru.

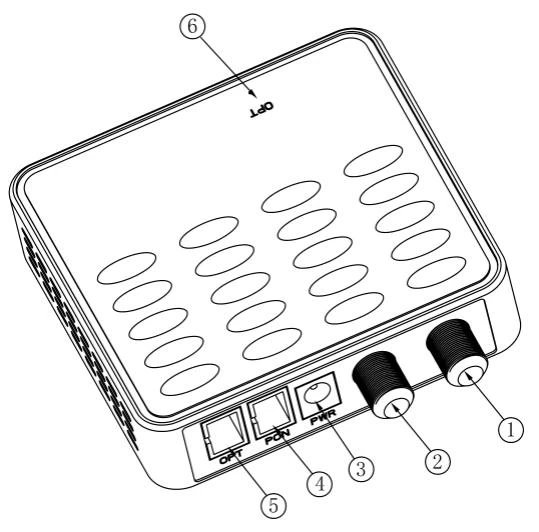

Ne | Rozhraní | Popis |
1 | RF OUT | Konektor RF OUT1 F |
2 | RF OUT2 volitelné | |
3 | PWR | Port napájecího adaptéru |
4 | PON | 1490 / 1310mn datové rozhraní SC / PC (SC / APC) |
5 | Optický vstup | 1550/1490 / 1310mn Optický vstup SC / APC |
Funkce
1. Provozní šířka pásma je 1 GHz.
2. Vstupní optický rozsah je +2 až -18dBm.
3. Výstupní úroveň je až 76dBuV.
4 .. RF výstup je volitelný
5. Spotřeba energie je nižší než 1,0 W.
SpecifikaceOptický přijímač Ftth Wdm
Položka | Parametr | Jednotka | Poznámky | |
Optické specifikace (vpřed) | ||||
Vlnová délka | 1550/1490/1310 | nm | Com port | |
1490/1310 | nm | Pro ONT | ||
Rozsah příkonu | -18～+2 | dBm | ||
Rozsah AGC | 0～-12 | dBm | ||
Ztráta vstupu | ≥45 | dB | ||
RF Specifications (Forward Path) | ||||
Šířka pásma | 47～1003 | MHz | ||
Plochost | ±1.0 | dB | 47 ～ 1003MHz ， při 25 ℃ | |
Sklon | 0~2.0 | dB | 47 ～ 1003MHz ， při 25 ℃ | |
Stabilita teploty | ±1.5 | dB | V rozsahu provozních teplot (-25 ~ + 65 ℃) | |
Výstupní úroveň | 75±2 | dBuV | -15dBm vstupní optická energie, analogový kanál, na kanálovou modulaci 4,0%, při 860 MHz bodovém testu, při 25 ℃ | |
Impedance | 75 | Ohm | ||
Návratová ztráta | ≥12 | dB | Ve 25 ℃ | |
MER | ≥30 | dB | -15 ~ -5dBm vstupní optická energie | |
≥24 | dB | -20 ~ -16, vstupní optická energie | ||
Napájení | GG lt; 1,0 | W | ||
Parametry prostředí | ||||
Pracovní teplota | -25～65 | ℃ | ||
Skladovací teplota | -40～70 | ℃ | ||
Vlhkost při skladování | ≤95 | ％ | Nekondenzující | |
Uživatelské rozhraní | ||||
Typ konektoru | SC / APC in | SC Volitelné | ||
Zdroj napájení | DC5V / 0,5A | Externí adaptér | ||
RF výstup | Konektor RG6 | Volitelný | ||
1 nebo 2 porty | ||||
Optický indikátor | Svítí červeně nebo | Červené:Optický výkon&<> | ||
Bydlení | 90*85*25 | mm | ||
Hmotnost | 0.15 | kg | ||
