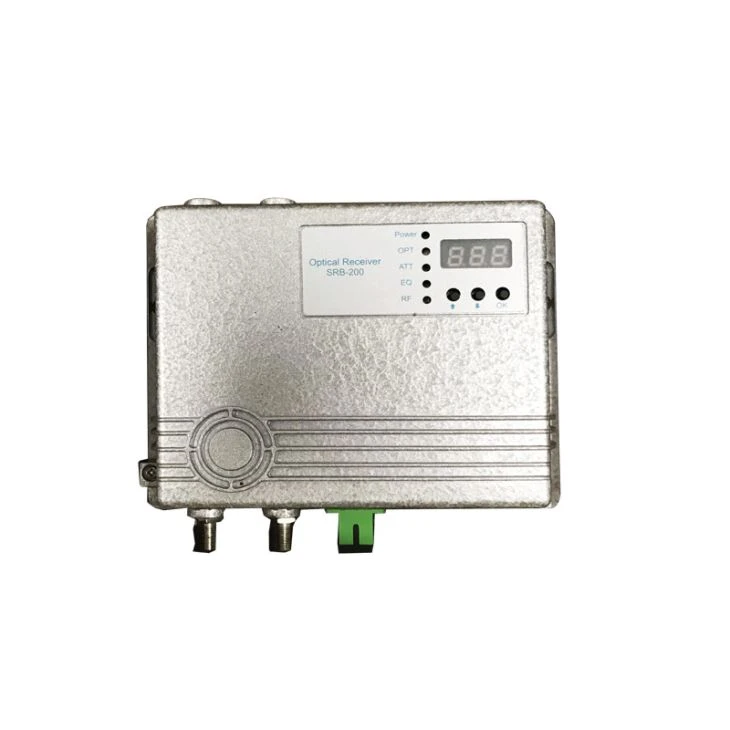

Uzel optického přijímače DBC

Šířka pásma je až 1G a poskytuje vysokou výstupní úroveň až 110dBuV, s vysokým rozsahem AGC -7 až +3 při velmi nízké spotřebě energie. Má správu sítě SNMP pro zlepšení celkového výkonu a spolehlivosti sítě.

Odeslat dotaz

Představení produktu

Uzel optického přijímače DBC

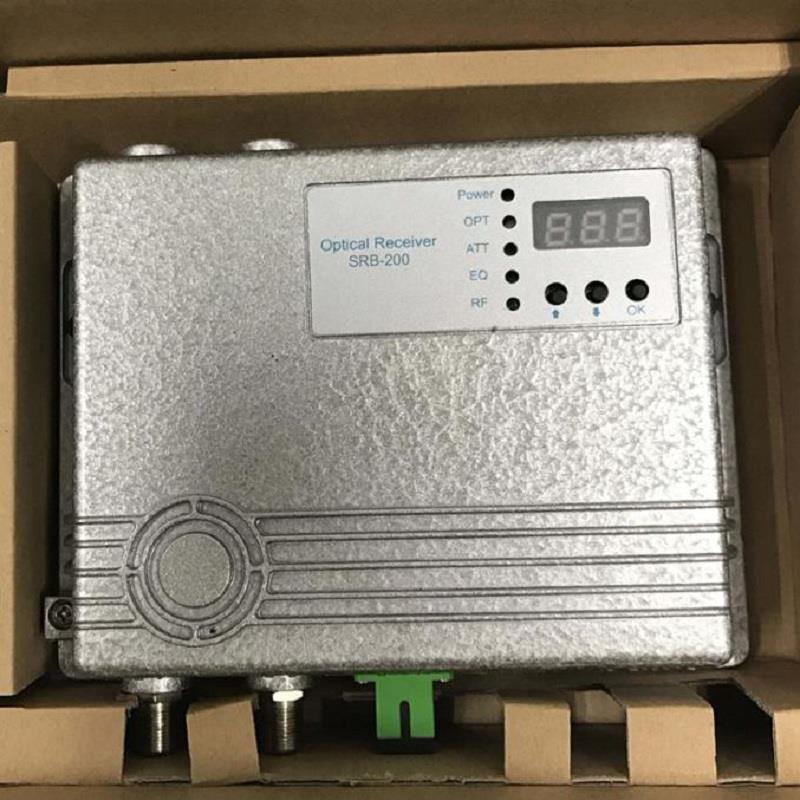

FTTB Optical Receiver

Optický uzel SRB-200 je určen pro aplikaci CATV a FTTH Network, Šířka pásma je až 1G a poskytuje vysokou výstupní úroveň až 110dBuV, s vysokým rozsahem AGC -7 až +3 při velmi nízké spotřebě energie. Má správu sítě SNMP pro zlepšení celkového výkonu a spolehlivosti sítě.

Funkce

● Rozsah šířky pásma tohoto uzlu optického přijímače dbc je 47-1000mhz

● Správa a monitorování sítě SNMP je dodržování mezinárodního standardu HMS

● Rozsah AGC je -7 až +3 dBm

● ATT a EQ monitor, podpora nastavení ATT a EQ při správě softwaru

● 12V DC napájecí adaptér 90-260V

● 2 rozhraní rf výstupu

Specifikace uzlu optického přijímače DBC

Popis		Jednotka	Hodnotu	Podmínky / Poznámky
Optické specifikace (cesta vpřed)
Vlnová délka		Nm	1100~1600
Rozsah optického příkonu		Dbm	-9~+3
Optický rozsah AGC		Dbm	-7~+3
Odpovědnost		V/mW	0.85/0.9	1310nm/1550nm
Optická ztráta zpětného vstupu		Db	≥45
Specifikace RF (cesta vpřed)
Šířky pásma		Mhz	47~1000	Nebo 870 MHz (bez duplexu)
Plochosti		Db	≤±0,75
Jmenovitý sklon		Db	0~1
Nominální úroveň RF výstupu		dBμV	1*108
			2*104	S AGC
Ztráta vrácení		Db	≥14
Impedance		Ω	75
Cnr		Db	≥51	59 NOSIČ PAL CW, 1310nm vysílač, 4,0% OMI, 10km optické vlákno plus útlum, optický vstupní výkon -1 dBm, výstupní úroveň 106 dBuV s rovnovážnou 8dB
Cso		Db	≥60
Ctb		Db	≥65
Dodržování předpisů přepětí		V/A	4000	Přepětí (1.2/50us), IEEE62.41 a IEC 1000-4-5
Napájení
Rozsah vstupního napětí	Vac		90~265		220VAC/110VAC
Spotřeba energie	W		<>
Parametry prostředí
Provozní teplota	℃		-25~60.
Skladovací teplota	℃		-40~85.
Skladovací vlhkost	RH%		≤95
Dimenze
Hmotnost
Uživatelské rozhraní
Typ optického konektoru			Sc/APC		FC/APC
Konektor výstupu RF			Typ F		Muž nebo žena
Indikátor optického napájení pro příjem vpřed			Jednobarevná LED
