220V Ftth Catv optický přijímač
220V Ftth Catv optický přijímač
Popis:
Uzel je vestavěný mini optický přijímač WDM určený pro přenosové aplikace FTTP / FTTH. Poskytuje vynikající frekvenční a zkreslovací odezvy s nízkým šumem, vysokým RF výstupem a nízkou spotřebou energie. Je to single-mode fiber-pigtailed a je k dispozici s různými možnostmi konektorů.
Specifikace:
| Popis | Hodnota | Jednotka | Podmínky / poznámky |
Optické specifikace (dopředná cesta) | ||||
1 | Vlnová délka | 1550/1490/1310 | nm | Com port |
1490/1310 | nm | Pro ONT | ||
2 3 | Rozsah optického příkonu | -18~+2 | dBm | |
Řada AGC | 0~-12 | dBm | ||
4 | Ztráta návratnosti optického vstupu | ≥45 | dB | |
Specifikace RF (cesta vpřed) | ||||
4 | Šířka pásma | 47~1003 | MHz | |
5 | Plochost | ±1.0 | dB | 47 ~ 1003MHz, při 25 ℃ |
6 | Sklon | 0~2.0 | dB | 47 ~ 1003MHz, při 25 ℃ |
7 | Teplotní stabilita | ±1.5 | dB | V rozsahu provozních teplot (-25 ~ +65 ℃) |
8 | Úroveň výstupu | 75±2 | dBuV | -15 dBm vstupní optický výkon, Analogový kanál, na modulaci na kanál 4,0%, v bodovém testu 860 MHz, při 25 ° |
9 | Impedance | 75 | Ohm | |
10 | Ztráta zpětného toku (47 ~ 1 000 MHz) | ≥12 | dB | Ve 25 ℃ |
11 | MER | ≥30 | dB | -15 ~ -5 dBm vstupní optický výkon |
≥24 | dB | -20 ~ -16, vstupní optický výkon | ||
12 | Napájení | GG lt; 1.0 | W | |
Parametry prostředí | ||||
13 | Provozní teplota | -25~65 | ℃ | |
14 | Skladovací teplota | -40~70 | ℃ | |
15 | Skladovací vlhkost | ≤95 | % | Bez kondenzace |
Uživatelské rozhraní | ||||
16 | Typ optického konektoru | SC / APC vstup, SC / PC výstup | SC Volitelné, Viz obrázek 4 a 5 | |

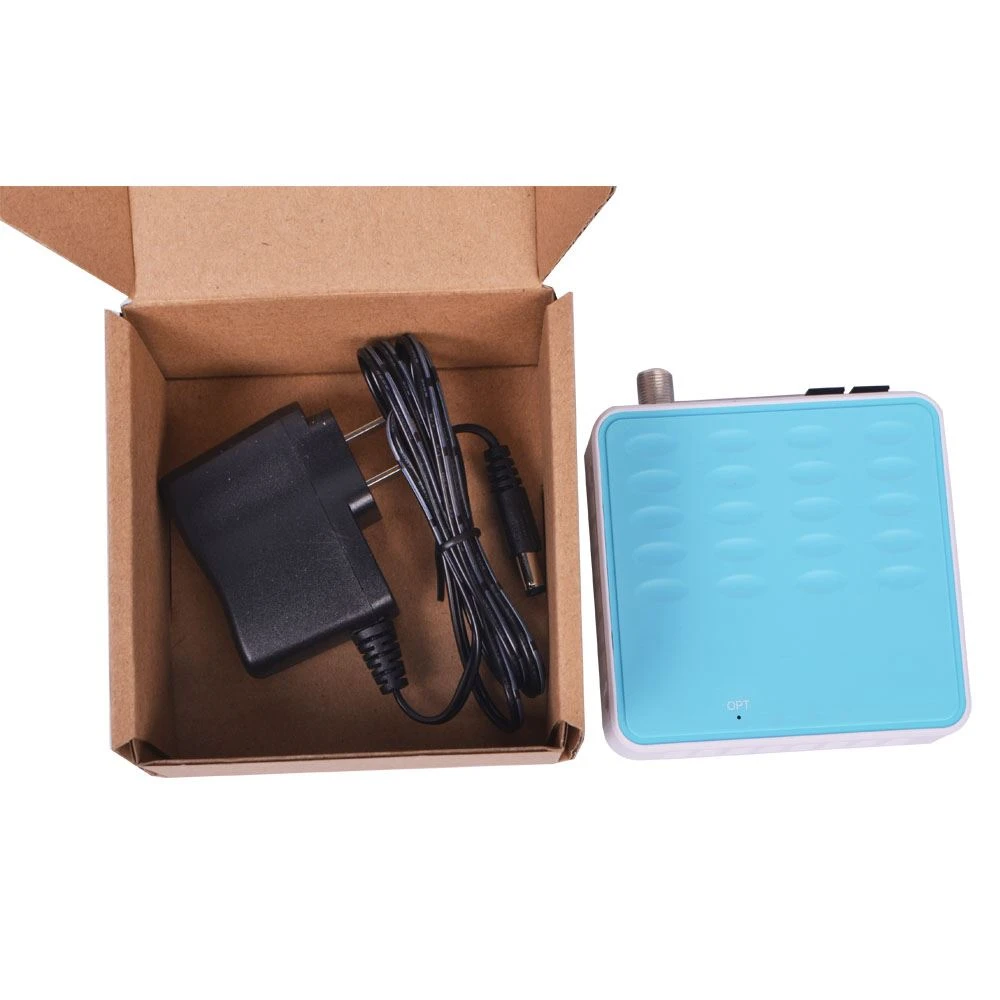

17 | Zdroj napájení | DC5V / 0,5A | Externí adaptér, viz obrázek 3 | |

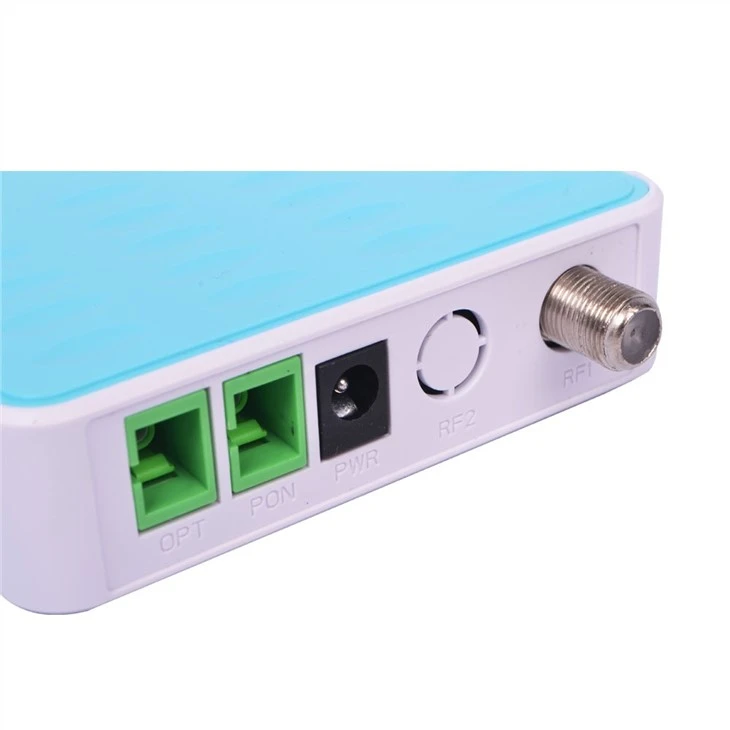

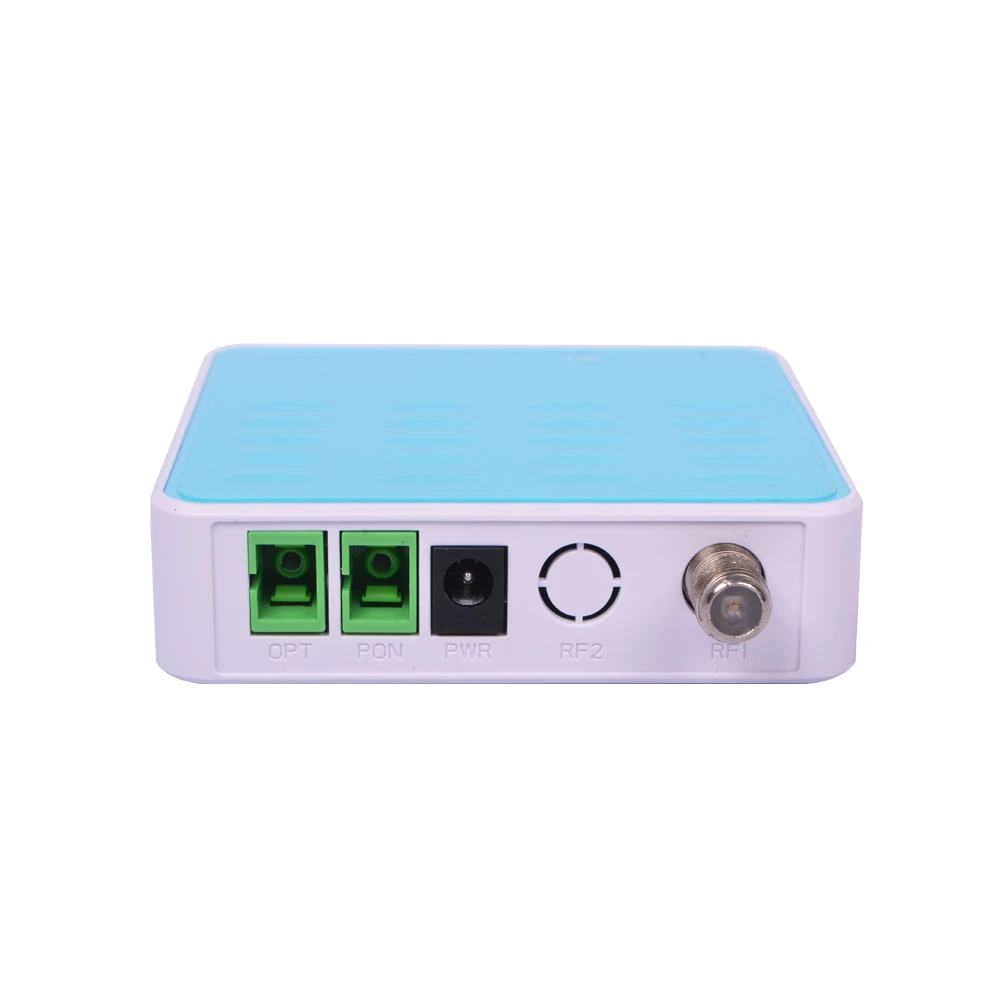

18 | RF výstup | Konektor RG6 | Volitelný, Viz obrázek 1 a 2 | |
1 nebo 2 porty | ||||

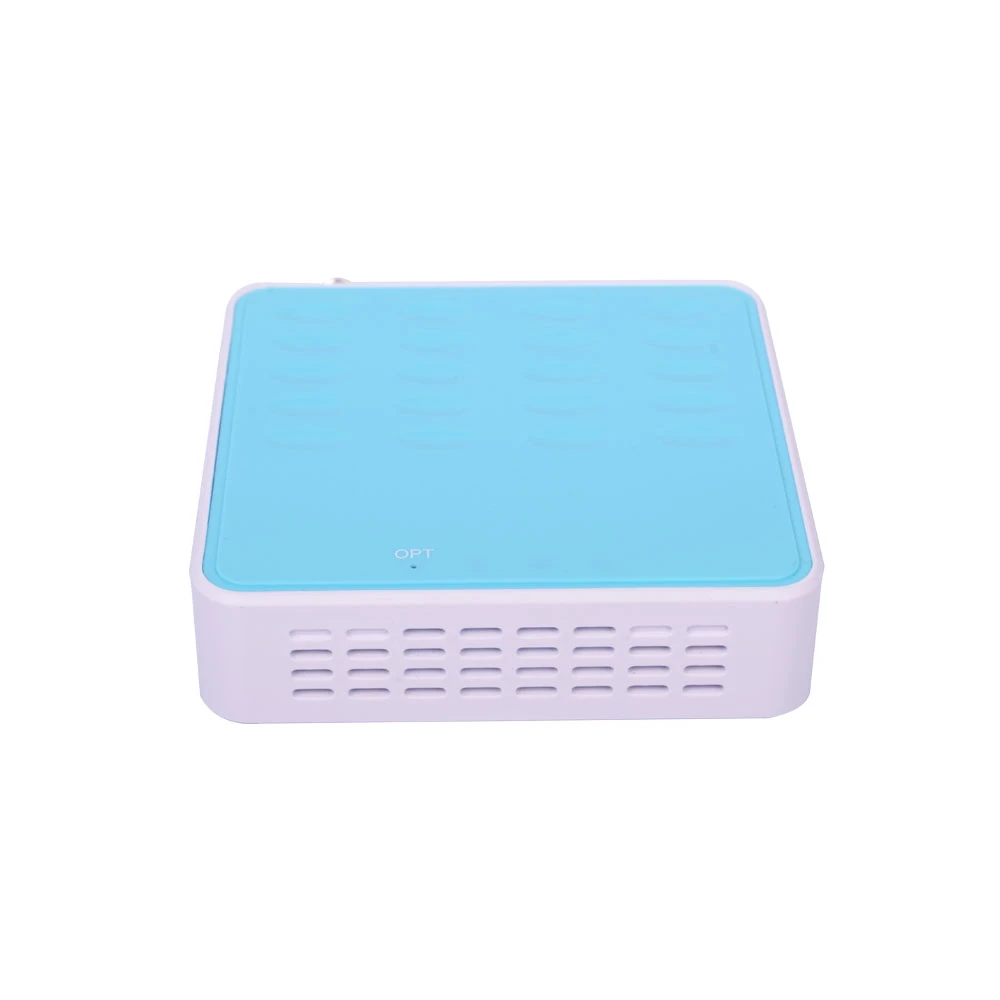

19 | Optický indikátor | Shine Red nebo Zelená barva | Optický výkon< -16="" dbm,=""> Optický výkon> - 16 dBm, zelená Viz obrázek 6 | |
20 | Bydlení | 90×85×25 | mm | |
21 | Hmotnost | 0.15 | kg |
