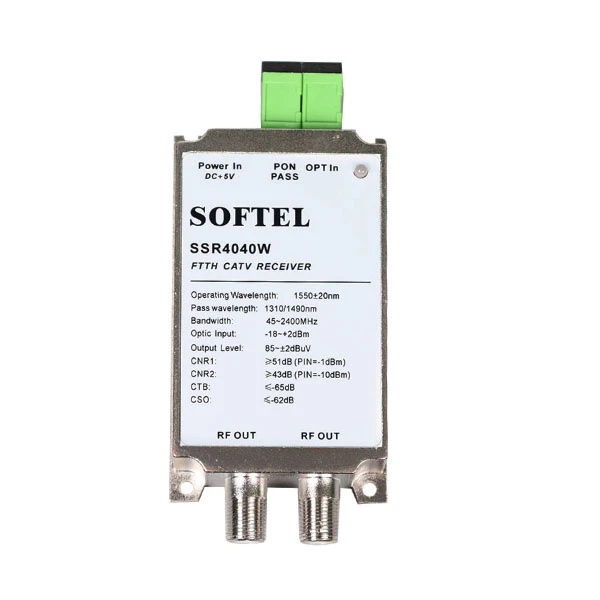

Optický přijímač satelitního mini vlákna
SSR4040W
Ftth Catv & Sat-If Mini WDM Fiber Optical přijímač
Funkce
1. Číslo modelu: SSR4040W
2. určené pro FTTH (vlákno do domácí sítě)
3. Široký optický výkon (-20dbm na +2 dbm).
4. Dobrá linearita a rovinnost
5. Frekvenční rozsah 45-2400 MHz pro CATV a SAT-IF End-Users
6. Optický konektor: SC/APC
7. Profily lití hliníku, vynikající výkon rozptylu tepla
8. Typ RF Output: +79 DBUV na kanál při 3,5% OMI (vstup modulace 22dbmv)
9. Malý a roztomilý design pro snadnou manipulaci
10. Dobrá ochrana proti stínění RF
11. Green-LED Optical Power Indication(Optical power >-18dbm)
Indikace optického výkonu vedená z červeného (optická síla<-18dBm)
Specifikace miniOptický satelitní přijímač z vlákna
|
Položka čísla |
Jednotka |
Popis |
Poznámka |
|
|
Zákaznické rozhraní |
||||
|
1 |
RF konektor |
75Ω „F“ konektor |
||
|
2 |
Optický konektor (vstup) |
SC/APC |
Typ optického konektoru (zelená barva) |
|
|
3 |
Optický konektor (onput) |
SC/APC |
||
|
Optický parametr |
||||
|
4 |
Vstup optický výkon |
DBM |
2~-20 |
|
|
5 |
Vstup optická vlnová délka |
nm |
1310/1490/1550 |
|
|
6 |
Optická ztráta návratnosti |
db |
>45 |
|
|
7 |
Optická izolace |
db |
>32 |
Procházení optickým |
|
8 |
Optická izolace |
db |
>20 |
Odráží optické |
|
9 |
Optická ztráta vložení |
db |
<0.85 |
Procházení optickým |
|
10 |
Provozní optická vlnová délka |
nm |
1550 |
|
|
11 |
Projít optickou vlnovou délkou |
nm |
1310/1490 |
Internet |
|
12 |
Respnsibility |
A/W |
>0.85 |
1310nm |
|
A/W |
>0.85 |
1550nm |
||
|
13 |
Typ optického vlákna |
SM 9/125UM SM vlákno |
||
|
RF parametr |
||||
|
14 |
Frekvenční rozsah |
MHz |
45-2400 |
|
|
15 |
Plochost |
db |
±1 |
40-870MHz |
|
15 |
db |
±2.5 |
950-2 300 MHz |
|
|
16 |
Výstupní úroveň RF1 |
DBUV |
Větší nebo rovna 79 |
Při optickém vstupu na -1dbm |
|
16 |
Výstupní úroveň RF2 |
DBUV |
Větší nebo rovna 79 |
Při optickém vstupu na -1dbm |
|
18 |
Rozsah zisku RF |
db |
20 |
|
|
19 |
Výstupní impedance |
Ω |
75 |
|
|
20 |
Výstup CATV Freq. Odpověď |
MHz |
40 ~870 |
Testujte analogový signál |
|
21 |
C/N |
db |
42 |
-10dbm inpput, 96ntsc, omi +3.5% |
|
22 |
CSO |
DBC |
57 |
|
|
23 |
CTB |
DBC |
57 |
|
|
24 |
Výstup CATV Freq. Odpověď |
MHz |
40 ~1002 |
Test v digitálním signálu |
|
25 |
Mer |
db |
38 |
-10dbm inpput, 96NTSC |
|
26 |
Mer |
db |
34 |
-15dbm inpput, 96NTSC |
|
27 |
Mer |
db |
28 |
-20 dbm inpput, 96NTSC |
|
Jiný parametr |
||||
|
28 |
Vstupní napětí napájení |
VDC |
5V |
|
|
29 |
Spotřeba energie |
W |
<2 |
|
|
30 |
Rozměry (LXWXH) |
mm |
50× 88× 22 |
|
|
31 |
Čistá hmotnost |
KG |
0.136 |
Není zahrnut napájecí adaptér |
