Optický satelitní přijímač
Stručný úvod

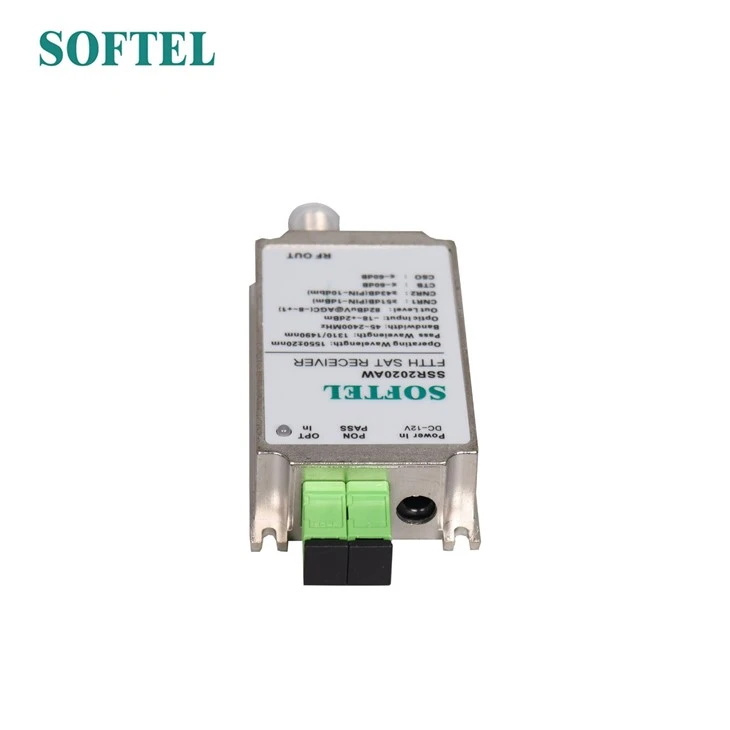

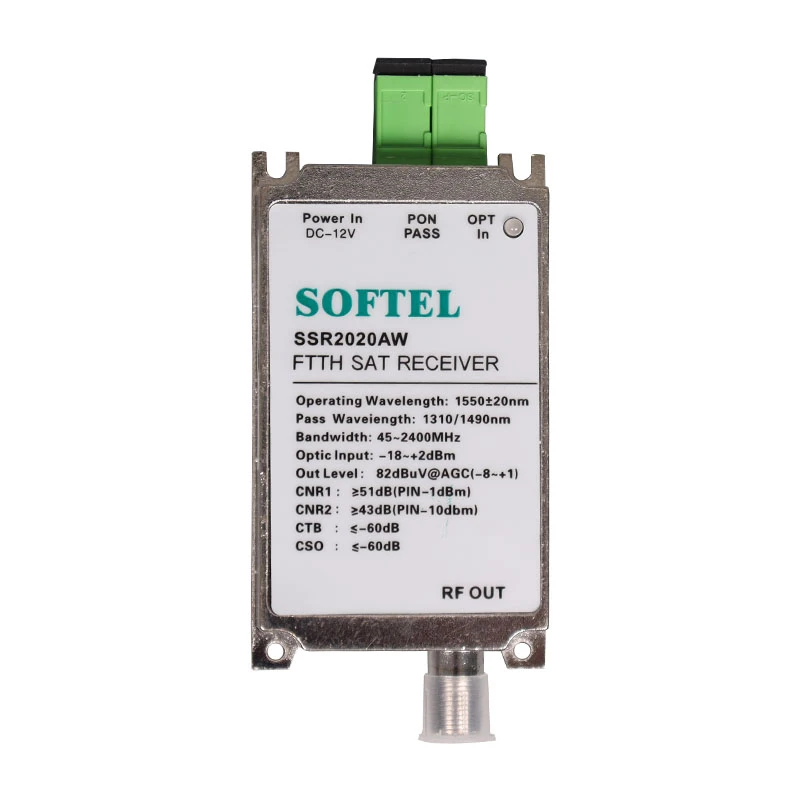

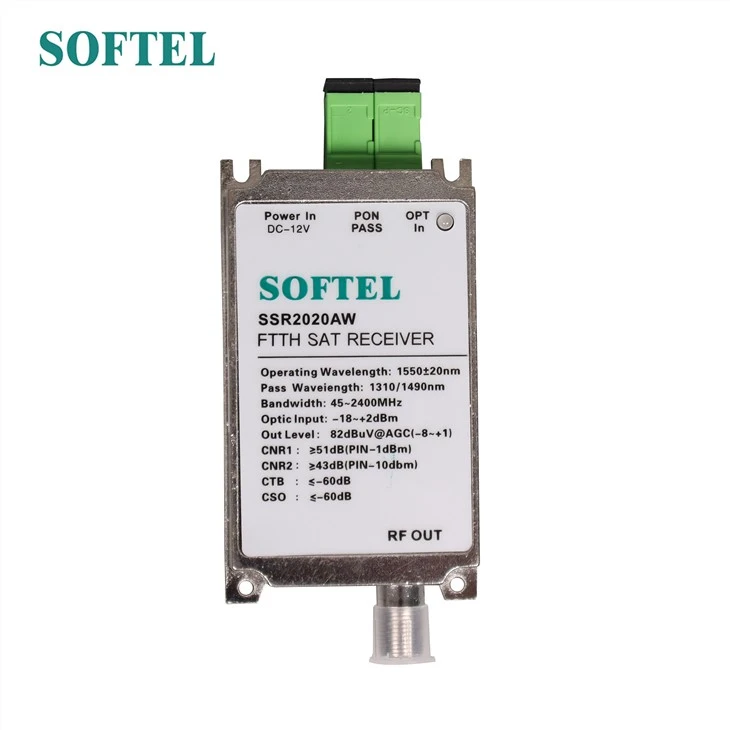

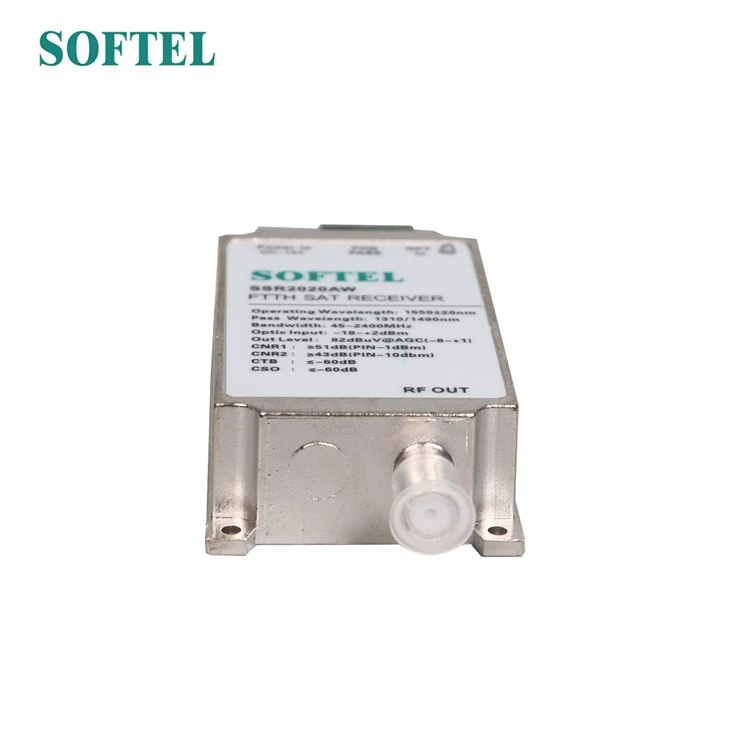

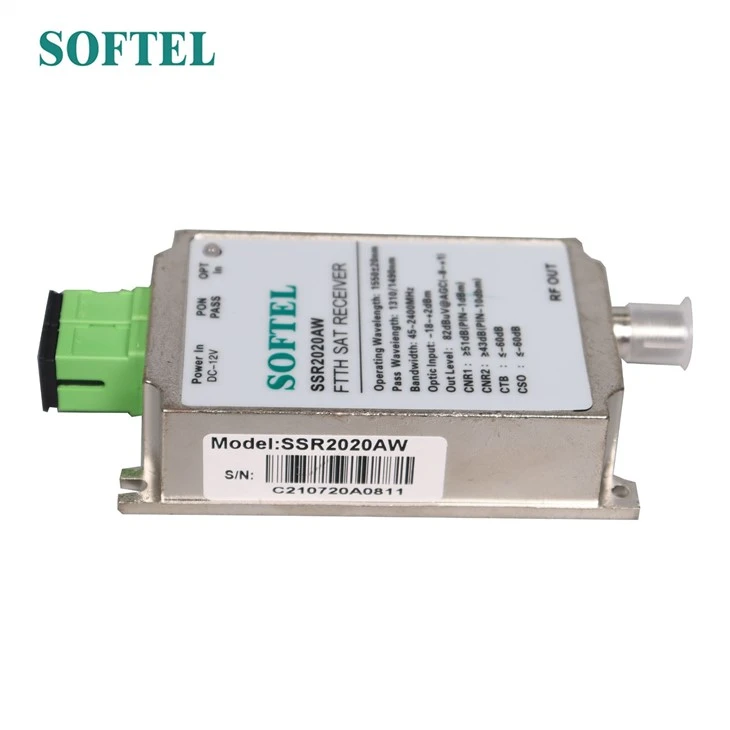

SSR2020AW, s operační šířkou pásma 45~2400MHz, je FTTH CATV optický satelitní přijímač používaný v CATV a satelitní síti. SSR2020AW ve velkém dynamickém rozsahu přijímaného optického výkonu plus 2 dBm ~-18dBm mají vynikající vlastnosti.
Funkce
Číslo modelu:SSR2020AW;
Tento optický satelitní přijímač je navržen pro trojité přehrávání FTTH.
Vestavěná technologie WDM použitá v systému GEPON/GPON/XGPON
Funkce AGC Volitelná
Frekvenční rozsah 45-2400MHz Pro kabelovou televizi a satelitní síť
Napájení: DC adaptér a RF port
RF rozhraní pro CATV
Optické výstupní rozhraní pro data SC/APC nebo SC/PC
SpecifikaceOptický satelitní přijímač
|
Číslo položky |
Jednotka |
Popis |
Poznámka |
|
|
Zákaznické rozhraní |
||||
|
1 |
RF konektor |
|
75Ω "F" konektor |
United standard |
|
2 |
Optický vstupní konektor |
|
SC/APC |
|
|
2 |
Optický výstupní konektor |
|
SC/PC |
|
|
3 |
Napájení DC |
|
DC adaptér |
|
|
Optický parametr |
||||
|
4 |
Optický vstupní výkon |
dBm |
-18 ~ plus 2 |
|
|
5 |
Optická návratová ztráta |
dB |
15 (min), 45 (typ) |
|
|
6 |
Provozní vlnová délka (Rx) |
nm |
1550±10 |
|
|
7 |
Citlivost |
A/W |
>0.9 |
1310-1490 nm |
|
8 |
Ztráta vložení |
dB |
{{0}}.4 (Typ), 0,6 (Max) |
|
|
9 |
Vlnová délka průchodu |
nm |
1310/1490 |
Přizpůsobený XGPON |
|
10 |
Izolace |
dB |
40 (min) |
|
|
11 |
Typ optického vlákna |
|
SM 9/125um SM vlákno |
|
|
RF parametr |
||||
|
12 |
Frekvenční rozsah |
MHz |
45~2400 |
|
|
13 |
Plochost pásma (40~860) |
dB |
<±1 |
|
|
14 |
Plochost pásu (950~2150) |
dB |
<±2 |
|
|
15 |
Výstupní úroveň |
dBuV |
83±2 |
Řada AGC |
|
16 |
Optická řada AGC |
dBm |
-8 ~ plus 2 |
|
|
17 |
Rozsah zesílení RF |
dB |
20 |
|
|
18 |
Výstupní impedance |
Ohmy |
75 |
|
|
19 |
Výstupní frekvence CATV Odezva |
MHz |
40-860 |
|
|
20 |
C/N |
dBc |
54 |
|
|
21 |
CSO |
dBc |
60 |
|
|
22 |
CTB |
dBc |
60 |
|
|
Jiný parametr |
||||
|
23 |
Vstupní napájecí napětí |
VDC |
9V & 12V |
|
|
24 |
Spotřeba energie |
W |
<2 |
|
|
25 |
Rozměry |
mm |
50*88*22 |
|
|
26 |
Čistá hmotnost |
KG |
0.119 |
|
