CATV Optical to Ethernet Converter
SRXG-100WD
Ftth CATV pasivní uzel O/E Convertor

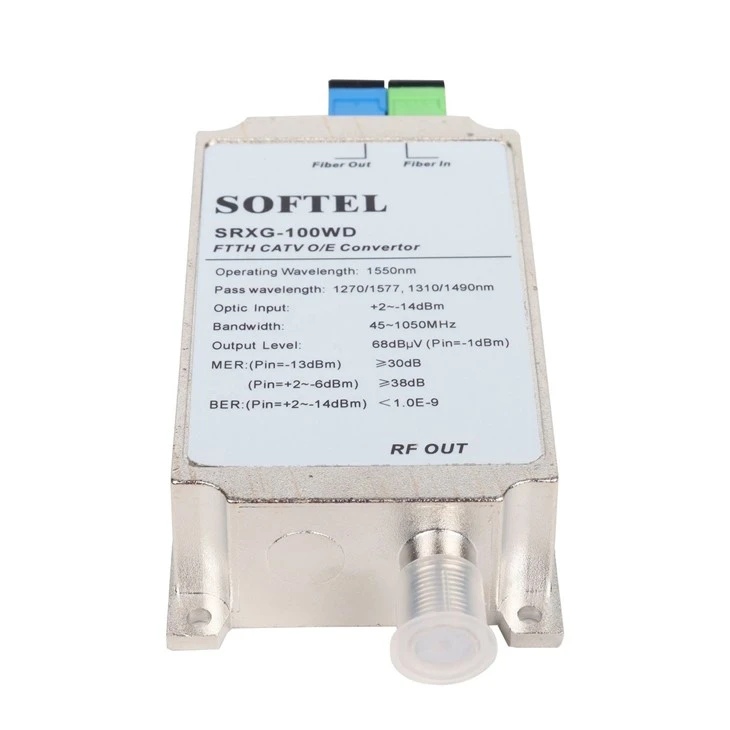

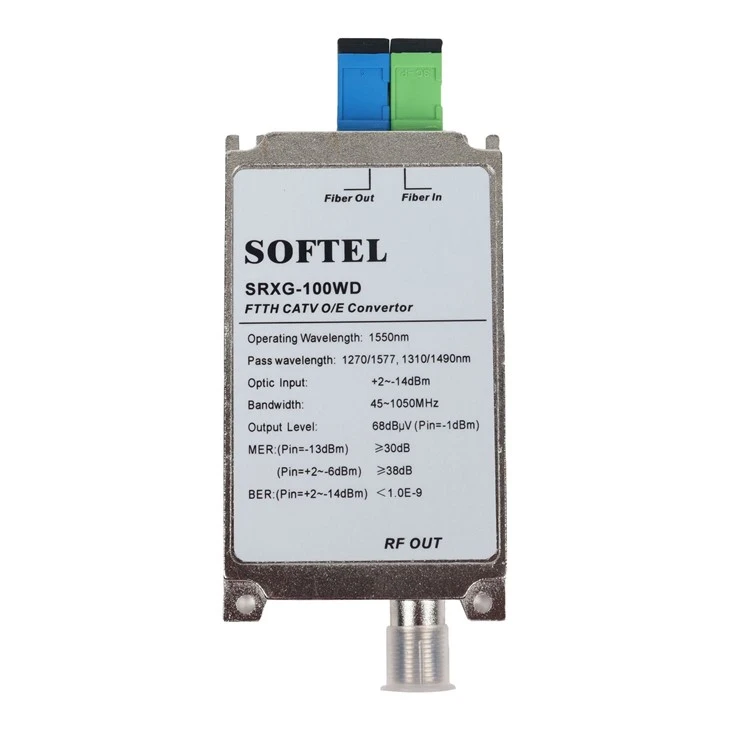

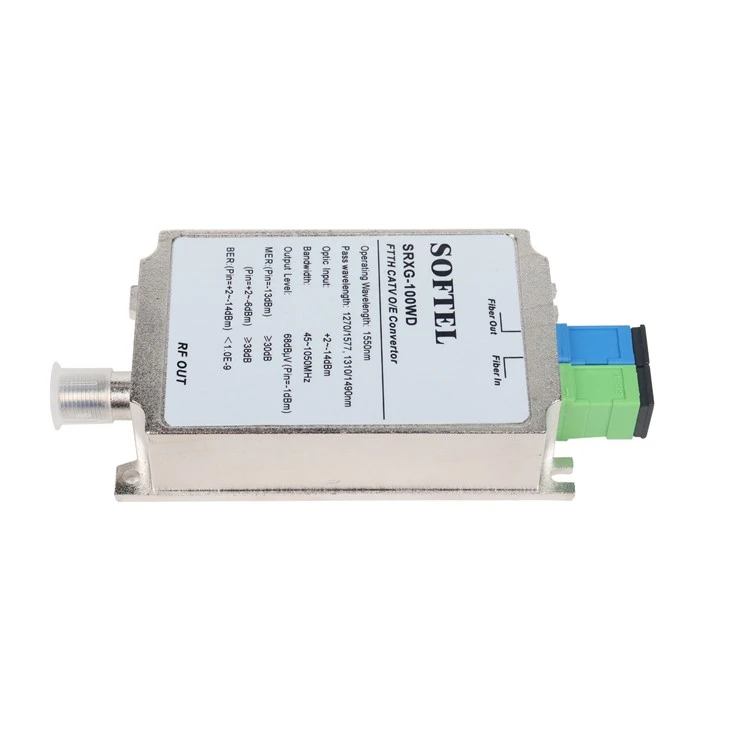

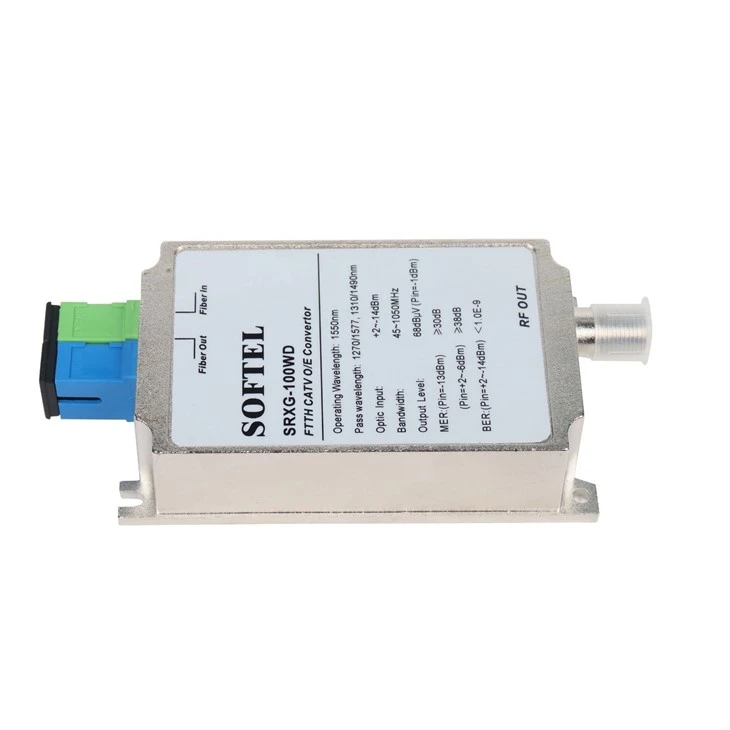

SRXG-100WD CATV Converter je pro digitální televizi, vlákno do domu. Tento stroj přijímá optickou přijímací trubici s vysokou citlivostí bez napájení, bez spotřeby energie. Když je vstup na úrovni optického výkonu pin =-1 dbm, vo =68 dBuv, ekonomická, flexibilní integrace aplikací, aplikace vlákna na domácí síť.
Je vestavěný CWDM, vhodný pro systém s trojnásobnou vlnovou délkou s jedním vláknem, provozní vlnovou délku CATV 1550nm, vlnová délka průsmyku 1270/1577nm a 1310/1490nm, mohou pohodlně spojit Onu EPON, GPON, XG-PON.
Funkce produktu
1. Požaduje se žádná síla
2.Work Bandwidth 45 ~ 1050MHz
Specifikace FTTHCATV Optical to Ethernet Converter
|
Optická funkce |
Optická funkce |
Jednotka |
Index |
Doplněk |
|
Pracovní vlnová délka CATV |
(NM) |
1540~1560 |
||
|
Vlnová délka |
(NM) |
1270/1577, 1310/1490 |
||
|
Izolace kanálu |
(DB) |
Větší nebo rovna 40 |
1550nm a 1490nm |
|
|
Přijímací síla |
(DBM) |
+1~-15 |
||
|
Optická ztráta návratnosti |
(DB) |
Větší nebo rovna 55 |
||
|
Konektor optických vláken |
SC/APC |
Vstup |
||
|
Funkce RF |
Pracovní šířka pásma |
(MHz) |
45 ~ 1050 MHz |
|
|
Úroveň výstupu |
(DBμV) |
61.9 - 64.4 |
Digitální TV (pin=-1 dbm) |
|
|
Ztráta návratu |
(DB) |
Větší nebo rovna 14 |
47 ~ 862 MHz |
|
|
Výstupní impedance |
(Ω) |
75 |
||
|
Číslo výstupního portu |
1 |
|||
|
RF TIE-IN |
F-female |
|||
|
Funkce digitální televize |
Omi |
(%) |
4.3 |
|
|
Mer |
(DB) |
34.7 - 35.5 |
Pin=-1 dbm |
|
|
28.7 - 31 |
Pin=-13 dbm |
|||
|
Ber |
<1.0E-9 |
Pin: +1 ~ -15dbm |
||
|
Obecná funkce |
Teplota práce |
(stupeň) |
-20~+55 |
|
|
Skladovací teplota |
(stupeň) |
-40~85 |
||
|
Práce relativní teplota |
(%) |
5~95 |
Testovací data
|
Testovací požadavek: 366MHz |
||||||
|
Kolík |
Výstupní hráze (DBUV) |
Mer |
Rozdíl výstupu |
Mer rozdíl |
||
|
(DBM) |
Max |
Min |
Max |
Min |
||
|
0 |
65.1 |
63.2 |
35 |
33.6 |
1.9 |
1.4 |
|
-1 |
64.4 |
61.9 |
35.5 |
34.7 |
2.5 |
0.8 |
|
-2 |
63.1 |
60.7 |
36.3 |
35.4 |
2.4 |
0.9 |
|
-3 |
62.1 |
59.6 |
37.8 |
35.5 |
2.5 |
2.3 |
|
-4 |
60.7 |
58.5 |
39.2 |
35.2 |
2.2 |
4 |
|
-5 |
58.6 |
56.5 |
39.8 |
35.7 |
2.1 |
4.1 |
|
-6 |
57.2 |
55.2 |
39.8 |
35.7 |
2 |
4.1 |
|
-7 |
55.5 |
53.5 |
39.5 |
35.5 |
2 |
4 |
|
-8 |
53.4 |
51.5 |
39.2 |
34.7 |
1.9 |
4.5 |
|
-9 |
51.3 |
50 |
37.3 |
35.2 |
1.3 |
2.1 |
|
-10 |
49.8 |
48.3 |
35.9 |
34 |
1.5 |
1.9 |
|
-11 |
47.9 |
46.4 |
34.5 |
32.3 |
1.5 |
2.2 |
|
-12 |
45.8 |
44.5 |
32.8 |
30.5 |
1.3 |
2.3 |
|
-13 |
43.9 |
42.4 |
31 |
28.7 |
1.5 |
2.3 |
|
-14 |
41.9 |
40.6 |
29.4 |
26.8 |
1.3 |
2.6 |
|
-15 |
39.9 |
38.7 |
27.7 |
25.7 |
1.2 |
2 |
