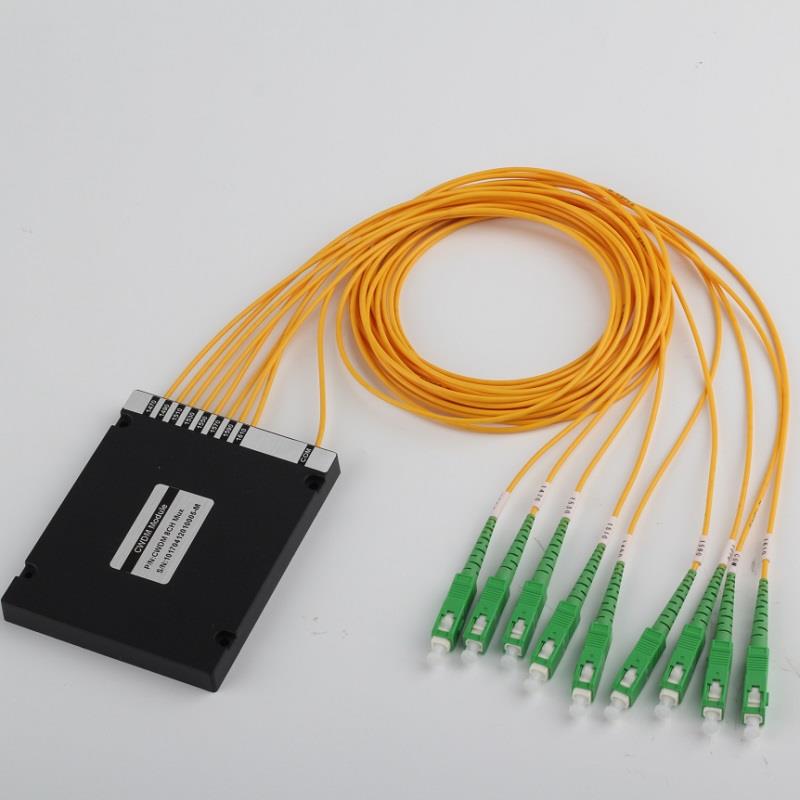

Multiplexování vlnové délky
Multiplexování vlnové délky
Hrubé vlnové délky multiplexování (CWDM) je použití optického multiplexoru s vlákny pro různé vlnové délky světelných signálů multiplexovaných do jediného optického vlákna pro přenos
Vlastnosti
Má nízkou ztrátu související s polarizací, izolaci s vysokou vlnovou délkou a ztrátu vložení.
Aplikace
Je použitelný pro CWDM System, PON Networks a CATV Links.
Specifikace vlnových délek multiplexování
Parametry | Jednotka | Specifikace |
Operace Vlnová délka | nm | 1260 ~ 1650 |
Středová vlnová délka | nm | 1310 |
Passband | nm | (λC – 7.4) ~ (λC + 7.4) |
Reflexní pásmo | nm | 1260 ~ (A - 12,6) a (A = 12,6) ~ 1620 |
Zvlnění v rámci Passband | dB | ≤ 0.20 |
Izolace přenosu v odrazovém pásmu | dB | ≥ 30 |
Peak Insertion Loss v rámci Passband | dB | ≤ 0.70 |
Izolace odrazu uvnitř pasového pásma | dB | ≥15 |
Varianta ztráty vložení v odrazovém pásmu | dB | ≤0.50 |
Závislá ztráta polarizace v rámci Passband | dB | ≤ 0.05 |
Koeficient tepelné změny ve střední vlnové délce | pm / ° C | ≤ 3.0 |
Provozní teplota | °C | - 5 ~ + 70 |
Skladovací teplota | °C | - 40 ~ + 85 |
Rozměr balení | mm | Ocelová trubka 5,5 x 38 |
Typ konektoru | SC / APC |
