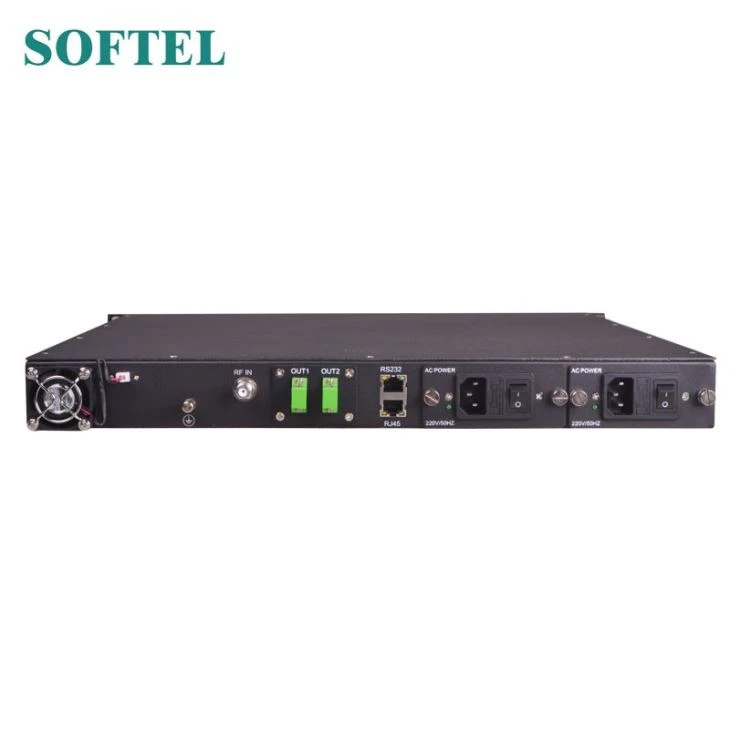

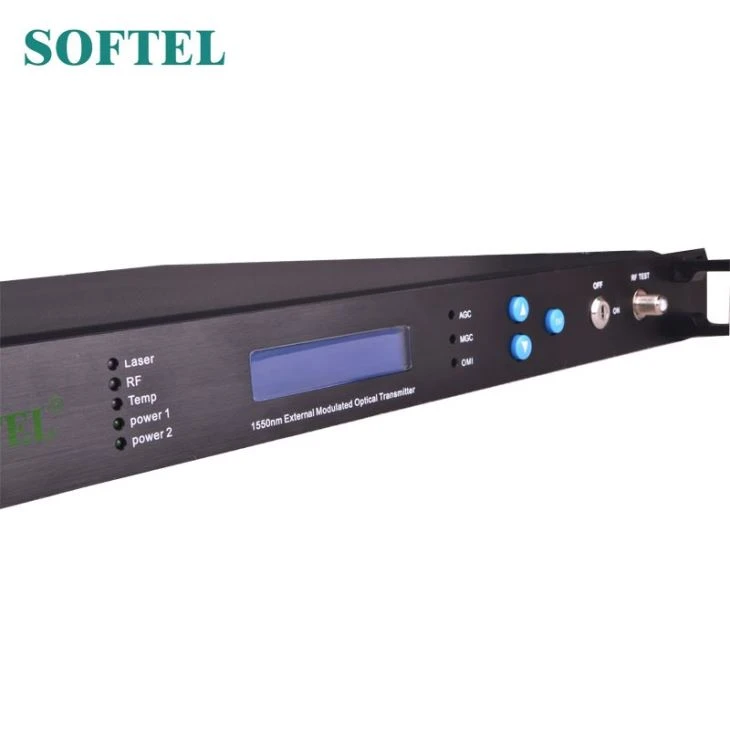

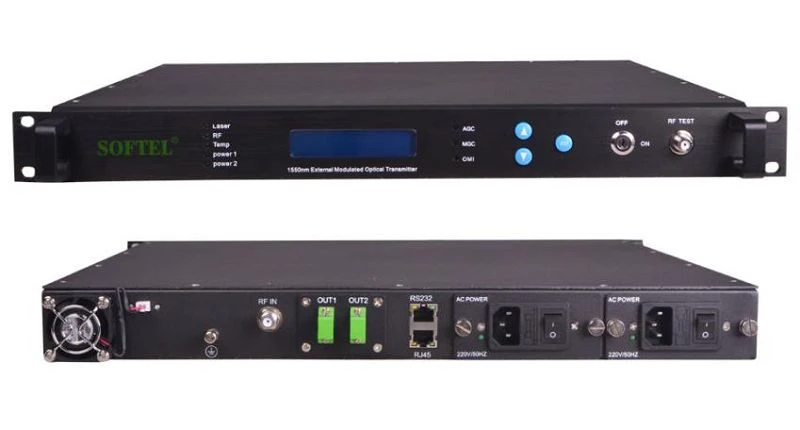

Optický vysílač 1550 s externí modulací
Optický vysílač ST1550E se obvykle používá pro dálkový přenos. Díky vlnové délce ITU-T je přístup k širokopásmové síti PON snadno implementován nebo aplikován na řešení FTTH společností WDM Technologies.
Vlastnosti
◆ Úzká šířka pásma (Typ = 1 MHz), Nižší šum, DFB laser s kontinuální vlnou.
◆ Unikátní inovační technologie; Poskytuje vynikající CNR, CTB, CSO, SBS.
◆ Standardní vlnová délka ITU je nastavitelná. Uživatelé mohou nastavovat a nastavovat vlnovou délku laseru na čelním panelu s krokem ± 0,05nm v rozsahu ± 200 GHz (± 1,6nm), zatímco provádějí aktualizaci sítě a rozšiřování systému WDM.
◆ Režim AGC / MGC je na místě volitelný; OMI lze optimalizovat na místě.
◆ Perfektní komunikační rozhraní RS232.
◆ Správa sítě SNMP volitelná.
◆ 1 + 1 záložní napájení volitelné.
◆ Vynikající poměr P / P.
Parametr
Výkon | Jednotka | Index | Doplněk | |
Optický prvek | Vlnová délka laseru | nm | 1550 ± 10 | Je kompatibilní se standardem ITU-TG.692 |
Šířka linearity | MHZ | ≤1 | △ λ | |
Ekvivalentní hluk | ||||
intenzita | dB / Hz | ≤-160 | RIN 20 ~ 1 000 MHz | |
Výstupní výkon | dBm | 2 × 7 | 2 × 5 × 2 × 9 × 1 × 7 × 1 × 5 | |
Návratová ztráta | dB | ≥60 | ||
Oční optika konektor | FC / APC | SC / APC nebo E-2000 | ||
RF funkce | Pracovní šířka pásma | MHZ | 45-862 | |
Vstupní úroveň | dBmV | 18 ~ 28 | AGC | |
Plochost | dB | ≤ ± 0,75 | 45 ~ 862 MHz | |
Návratová ztráta | dB | > 16 | 45 ~ 750 MHz | |
Vstupní impedance | Ω | 75 | ||
Funkce odkazu | Vysílací kanál | PAL-D / 60ch | ||
CNR1 | dB | ≥53,5 | ||
CNR2 | dB | ≥52 | Příjem optického vlákna 65Km 0dBm | |
CTB | dB | ≤-65 | ||
CSO | dB | ≤-65 | ||
SBS omezte | dBm | ≥16,0 | Nastavitelný nebo nastavitelný na přání | |
Obecný rys | Síťové rozhraní por | t | RJ45, R232 | Podpora IE a SNMP |
Zdroj napájení | PROTI | 90 ~ 265 městské energie | -48VDC volitelné | |
Spotřeba energie | W | ≤50 | Jednotná energie funguje | |
Pracovní teplota. | ℃ | -5 ~ 65 | Teplota stroje ovládání automaticky | |
Skladovací teplota. | ℃ | -40 ~ 85 | ||
Práce relativní teplota | % | 5 ~ 95 | ||
Velikost | „ | 19 × 14,5 × 1,75 | WxDxH |
