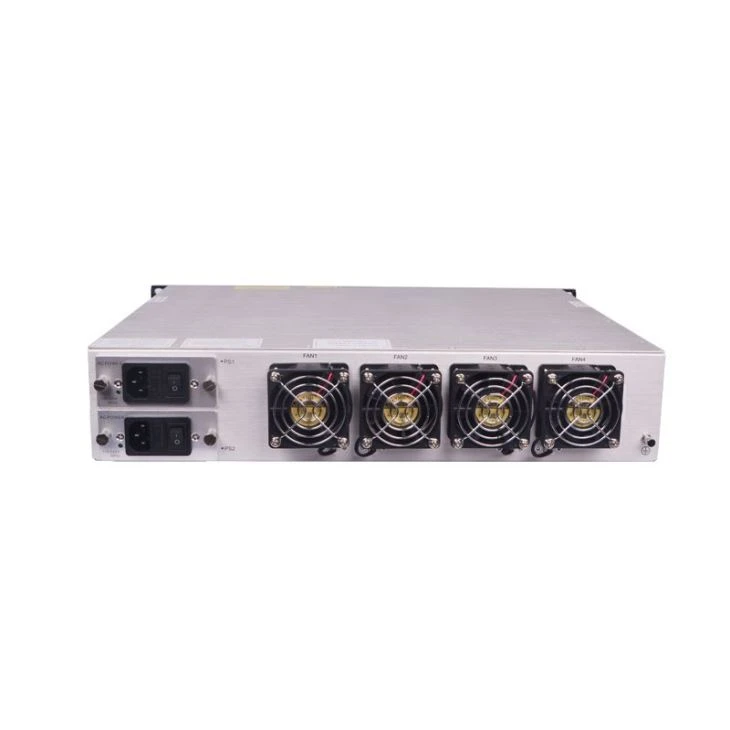

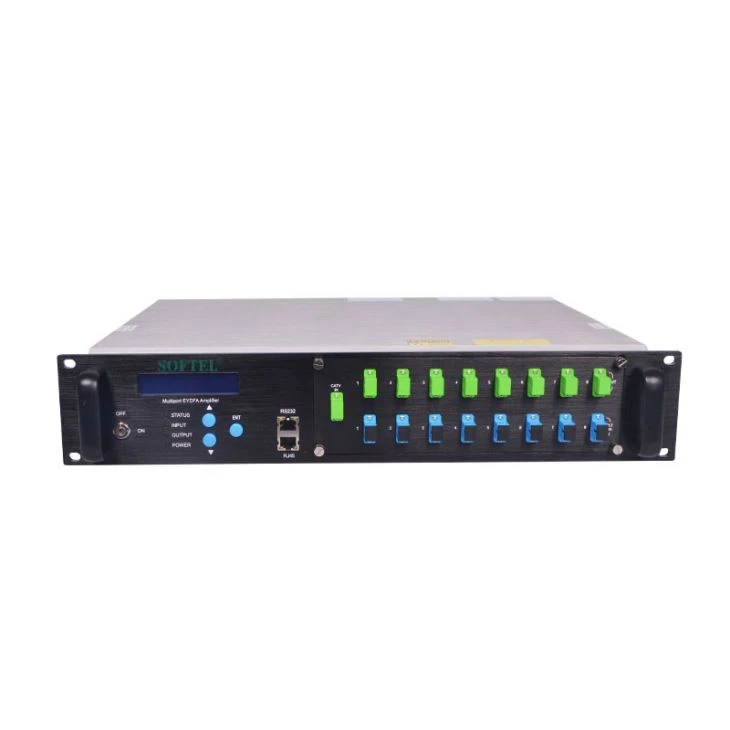

Vysoce výkonný zesilovač EDFA 1550nm EDFA
Vysoce výkonný zesilovač EDFA 1550nm EDFA

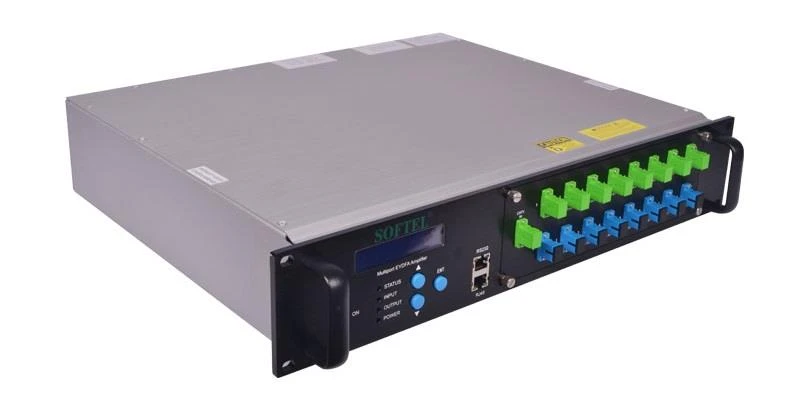

Zesilovač SOFTEL 8 s vysokým výkonem CATV 1550nm EDFA je nízkošumový a vysoce výkonný vláknový zesilovač s doprovodem Er-Yb. Každý výstup je vestavěný WDM (vlnový multiplexor s dělením vlnových délek 1310/1490 / 1550nm) a pohodlně multiplexuje datový tok OLT a ONU na výstup vláknového zesilovače prostřednictvím optického rozhraní 1310nm a 1490nm. Je to ideální zařízení pro síť FTTX.
Funkce
1. 1540 ~ 1563nm operační vlnová délka pro optický zesilovač
2. 500 ~ 10000 mW (27 ~ 40dBm) vysoký výstupní výkon
3. Nízkošumové podčíslo (Typ ≤4,5 dB, Max ≤ 5,0 dB)
4. Vysoký výkon, vysoká spolehlivost
5. 8 ~ 64 uplink optický port, používaný v OLT
6. Optický port s výstupem 1550 nm, multiplex datový tok 1310/1490 nm
7. Může být kompatibilní s jakoukoli technologií FTTx PON: EPON / GEPON, GPON, BPON, DPON
8. Perfektní RS232, SNMP
9. Efektivní prostor, flexibilní instalace a snadná obsluha
10. Vynikající poměr P / P
Technika parametruVysoce výkonný zesilovač EDFA 1550nm EDFA
Index | Doplněk | |||||
Min. | Typ. | Max. | ||||
Optická funkce | Provozní rozsah vlnových délek | (nm) | 1540 | 1563 | CATV | |
Příkon | (dBm) | -10 | 7.5 | |||
Celkový výstupní výkon1) | (dBm) | 27 | 32 | 1U | ||
28 | 37 | 2U | ||||
Počet výstupních portů | (ks) | 4 | 16 | 1U, SC / APC, LC / APC | ||
8 | 32 | 1U, LC / APC | ||||
8 | 32 | 2U, SC / APC, LC / APC | ||||
16 | 64 | 2U, LC / APC | ||||
Rozdíl každého výstupního výkonu | (dB) | -0.5 | 0.5 | |||
Nastavitelný rozsah výstupního výkonu | (dBm) | -6 | 0 | |||
Hluková hodnota (Pin=0dBm) | (dB) | 4.5 | 5 | SOA5437 | ||
Ztráta závislosti na polarizaci | (dB) | 0.3 | ||||
Získání závislosti na polarizaci | (dB) | 0.4 | ||||
Disperze v režimu polarizace | (ps / nm) | 0.3 | ||||
Izolace vstupu / výstupu | (dB) | 30 | ||||
Únik energie čerpadla | (dBm) | -30 | ||||
Ztráta ozvěny | (dB) | 55 | APC | |||
Obecný rys | Sériové rozhraní | RS232 | ||||
Rozhraní pro správu sítě SNMP | RJ45 | |||||
Zdroj napájení | (V) | 90 | 265 | 220 VAC | ||
30 | 72 | -48VDC | ||||
Spotřeba energie | (W) | 150 | ||||
Pracovní teplota. | ( °C ) | -5 | 65 | |||
Skladovací teplota. | ( °C ) | -40 | 80 | |||
Relativní vlhkost | (%) | 5 | 95 | |||
Velikost (W) × (D) × (H) | 19 × 14,3 × 1,75 (GG;) 483 × 363 × 44 (mm) | 1RU (19 GG;) | ||||
19 × 14,7 × 3,5 (GG quot;) 483 × 373 × 89 (mm) | 2RU (19 GG;) | |||||
Poznámky
1. Hlavní součást laserového zesilovače je citlivá na statickou elektřinu, proto prosím držte zesilovač dále od statické elektřiny. Dále jej prosím držte dál od žíravých věcí. Udržujte zesilovač při teplotě mezi -25 ℃ a 65 ℃.
2. Ujistěte se, že je napájení uzemněno.
3. Prosím, nezkoušejte se nyní podívat do optických konektorů, když je připojeno napájení, může dojít k poškození očí.
4. Nezakrývejte otvor pro rozptyl ohřevu a udržujte stroj v klidu.
5. Neotevírejte stroj ani neodstraňujte žádné části stroje.
6. Nezapojujte prosím propojovací kabel, když je napájení zapnuto
7. Prosím, netestujte EDFA více než opakovaně.
