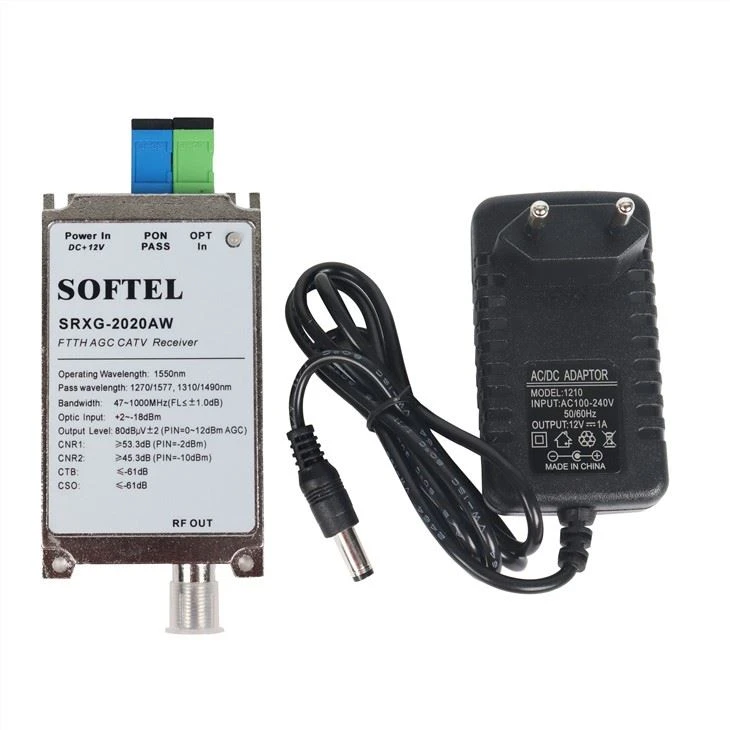

Aktivní uzel optického přijímače XGS-PON 10G

Triple play, vlákno do domácnosti, pomocí SRXG-2020AW může ušetřit spoustu zdrojů energie zesilovače s optickým vláknem. Pro operátory může výrazně snížit náklady na vybudování sítě.

Odeslat dotaz

Představení produktu

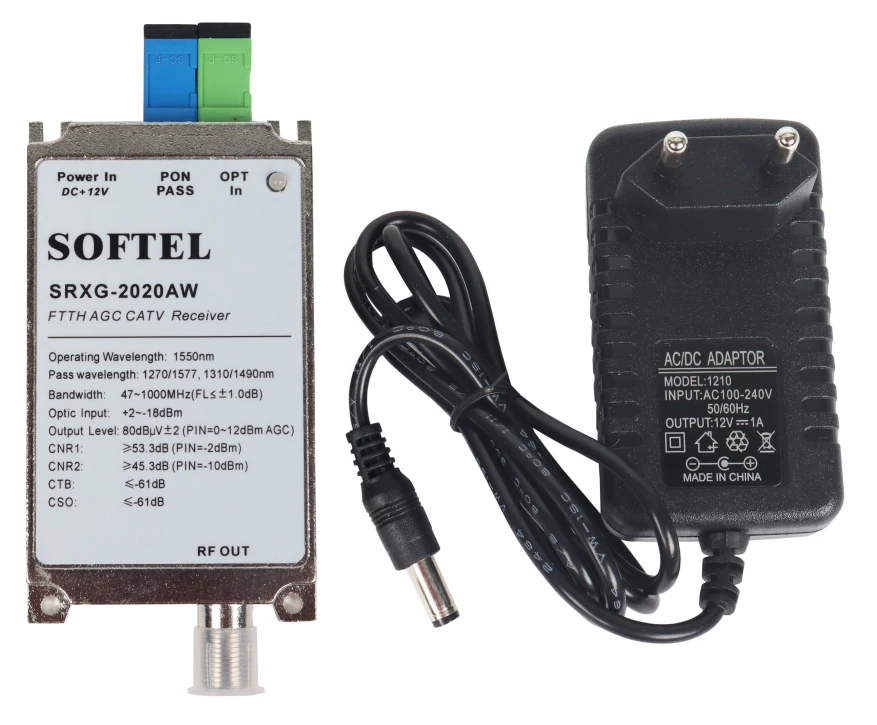

Aktivní uzel optického přijímače XGS-PON 10G

1.0 Stručný úvodAktivní uzel optického přijímače XGS-PON 10G

SRXG-2020AW, pracovní šířka pásma je 47~1000 MHz. Jedná se o vysoce výkonný nízkoenergetický, cenově výhodný optický aktivní přijímač s AGC WDM, vhodný pro CATV FTTH Triple-Play síť. Ať už se používá v analogové nebo digitální televizi. Má vysoce citlivou optickou přijímací trubici a speciální nízkošumový přizpůsobovací obvod. Vysoký optický výkon příjmu Sat lze upravit úrovní PAD, přehrávání omezuje výstup, takže SRXG-2020AW v rámci velkého dynamického rozsahu přijímaného optického výkonu plus 2 ~-21dBm má dobré a vynikající vlastnosti . Triple play, vlákno do domácnosti, pomocí optického přijímače SRXG-2020AW, který může ušetřit spoustu zdrojů energie zesilovače s optickým vláknem. Pro operátory to může výrazně snížit náklady na budování sítě.

2.0 Funkce produktuAktivní uzel optického přijímače XGS-PON 10G

1. Extra nízký šum (3,8 procenta modulace, -10dBm příjem, CNR větší nebo rovno 45,3 dB)

2. Široký dynamický rozsah přijímacího optického výkonu: v rámci Pin=-16, MER Větší nebo rovno 36,1 dB

3. Použitelná síť EPON, GPON, XG-PON FTTH

. Může ušetřit velké množství zdrojů optické energie, výrazně snížit náklady na konfiguraci sítě

5. V rámci šířky pásma 47~1000MHz, vše s vynikající funkcí plochosti (FL menší nebo rovno ±0,75dB)

6. Kovové pouzdro, nabízí ochranu pro citlivá optoelektronická zařízení

7. Vysoká výstupní úroveň, může být použita mnoha uživateli 8. Nízká spotřeba energie, vysoký výkon, vysoká cena

3.0 Hlavní aplikacezAktivní uzel optického přijímače XGS-PON 10G

1. CATV FTTH

2. Integrace tří sítí

3. FTTH EPON, GPON, XG-PON

4.0 Indikace stavuzAktivní uzel optického přijímače XGS-PON 10G

1. Červená: Žádný optický vstup nebo optický výkon < -16dBm

2. Zelená: Rozsah optického výkonu ＞-16dBm

5.0 Technický rejstříkAktivní uzel optického přijímače XGS-PON 10G

Položky	Optická funkce	Jednotka	Index	Doplněk
Optická funkce	CATV Pracovní vlnová délka	(nm)	1540~1563
	Propustit vlnovou délku	(nm)	1270/1577 1310/1490
	Izolace kanálu	(dB)	Větší nebo rovno 40	1550nm a 1490nm
	Přijímání energie	(dBm)	plus 2~-18 plus 2~-20	Analog TV (CNR>45 dB) Digital TV (MER>30 dB)
	Optická návratová ztráta	(dB)	Větší nebo rovno 55
	Optický konektor		SC/APC
Funkce RF	Pracovní šířka pásma	(MHz)	47~1000
	Plochost	(dB)	Menší nebo rovno ±0.75	47~1000 MHz
	Výstupní úroveň	(dBμV)	>78	Připnout=-1~-14dBm AGC
	Návratová ztráta	(dB)	Větší nebo rovno 14	47~862MHz
	Výstupní impedance	(Ω)	75
	Číslo výstupního portu		1
	RF spojení		F-Žena
Funkce digitální televize	OMI	( procento )	4.3
	MER	(dB)	34.7 - 35.5	Připnout=-1dBM
	MER	(dB)	28.7 - 31	Připnout=-13dBm
	BER		<>	Pin: plus 1~-15dBm
Obecná vlastnost	Pracovní teplota	( stupeň )	-20~ plus 55
	Skladovací teplota	( stupeň )	-40~85
	Práce relativní tepl	( procento )	5~95

6.0 CNR, TABULKA DEGRADACE MERzAktivní uzel optického přijímače XGS-PON 10G

7.0 Poznámka Aktivní uzel optického přijímače XGS-PON 10G

1. Napájecí adaptér pro toto zařízení: Vstup 110/220V, výstup DC 12V(0,6A).

2. Udržujte optický konektor čistý, špatné spojení způsobí příliš nízkou výstupní úroveň RF.

3. Neměly by se samy nastavovat, aby nedošlo k poškození zařízení.
