FFTH 2 Výstupy AGC WDM Node
Úvod do výroby

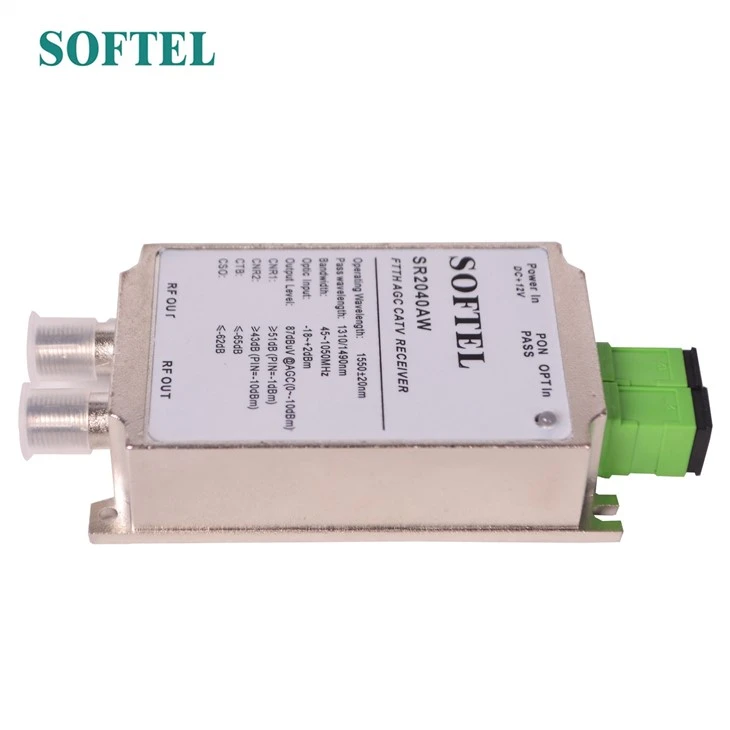

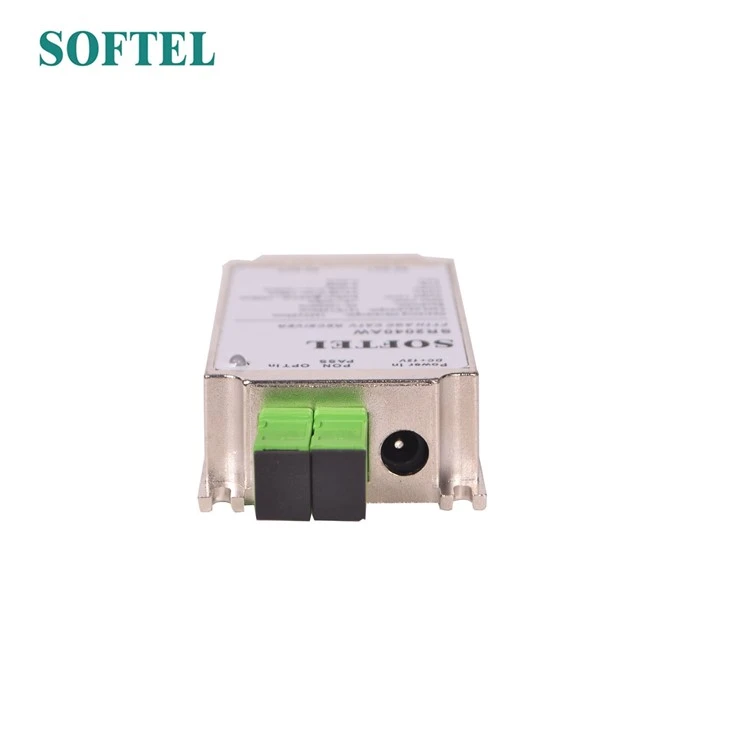

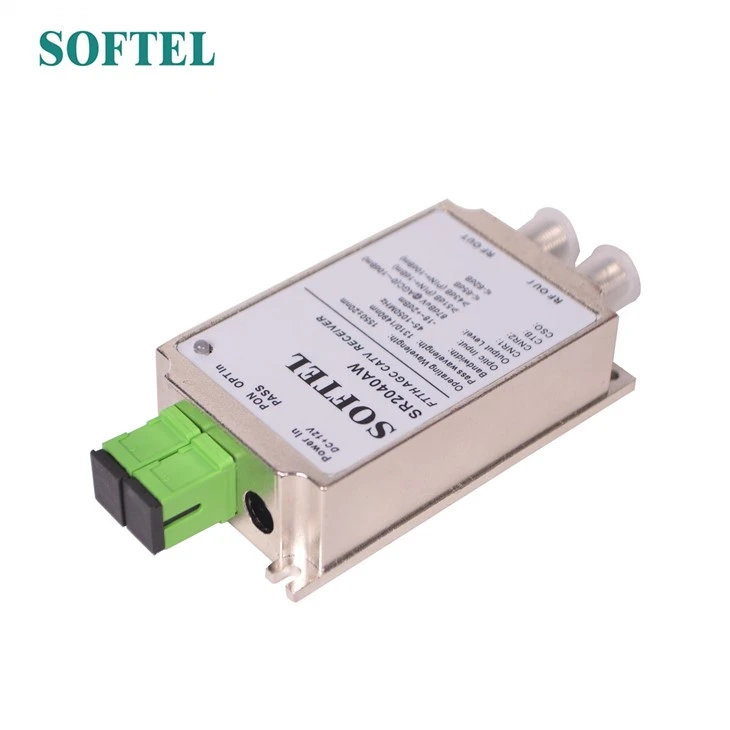

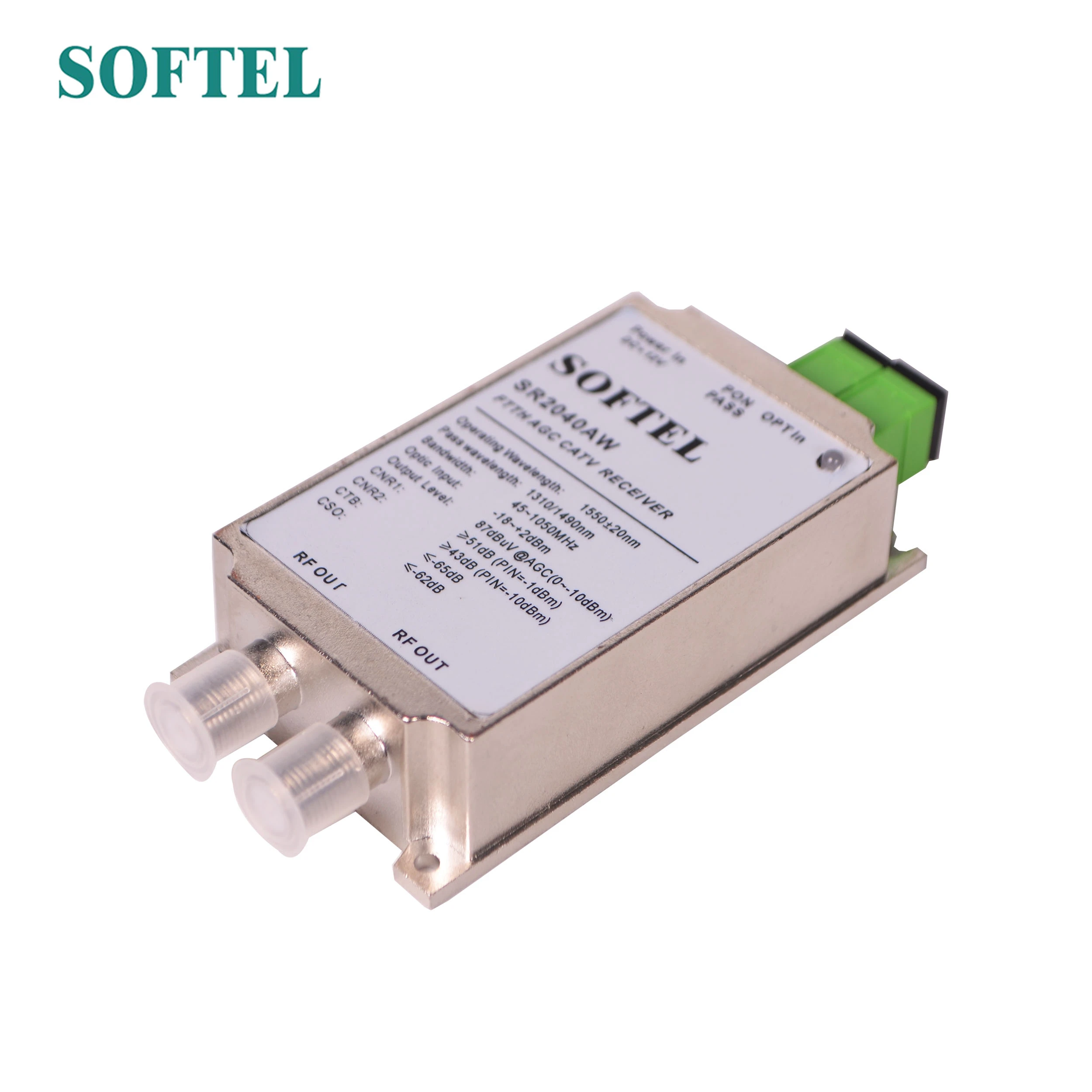

Ftth 2 Ouputs AGC WDM uzel (SR2040AW), provozní šířka pásma 47 ~ 1000MHz, je nízkopříkonový, vysoce výkonný, FTTH CATV optický přijímač.
SR2040AW ve velkém dynamickém rozsahu přijímaného optického výkonu +2 dBm ~-18dBm, mají vynikající vlastnosti.
Rysy
1. Mimořádně nízká hlučnost
2. Široký dynamický rozsah optického výkonu: v rámci Pin = -16, MER≥36dB
3. Použitelný GPON, EPON, kompatibilní s technologií FTTx PON
4. Výrazně snižte náklady na konfiguraci sítě
5. V rámci šířky pásma 47 ~ 1000MHz, vše s vynikající funkcí rovinnosti (FL≤±1dB)
6. Kovové pouzdro, nabízí ochranu pro optoelektronická citlivá zařízení
7. Vysoká výstupní úroveň, může být použita mnoha uživateli
8. Nízká spotřeba energie, vysoký výkon, vysoký nákladový výkon
Aplikace
1. CATV FTTH
2. Integrace tří sítí
3. FTTH PON
Specifikace
Představení | Index | Doplněk | ||
Optická funkce | CATV Pracovní vlnová délka | nm) | 1540 až 1560 | |
Průchod vlnovou délkou | nm) | 1310, 1490 | ||
Izolace kanálu | dB) | ≥35 | ||
Odpovědnost | (A/W) | ≥0,85 | 1310nm | |
≥0,9 | 1550nm | |||
Příjem energie | (dBm) | +2 ~ -18 | ||
Optická ztráta zpětného rázu | dB) | ≥55 | ||
Konektor optického vlákna | SC/APC | |||
RF
Rys | Pracovní šířka pásma | (MHz) | 47 až 1000 | |
Plochost | dB) | ≤±1 | 47 ~ 1000MHz | |
Výstupní úroveň (POrt1&2) | (dBμV) | 87±2 | Pin = + 0 ~ -10dBm AGC | |
Ztráta výnosu | dB) | ≥14 | 47 ~ 862 MHz | |
Výstupní impedance | (Ω) | 75 | ||
Číslo výstupního portu | 2 | |||
RF vazba | F-Žena | |||
Analogová televize Funkce propojení | Testovací kanál | (CH) | 59CH (PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | dB) | 53.3 | Pin = -2dBm | |
CNR2 | dB) | 45.3 | Pin =-10dBm | |
CTB | dB) | ≤-61 | ||
CSO | dB) | ≤-61 | ||
Funkce Digital TV Link | OMI | (%) | 4.3 | |
MER |
dB) | ≥36 | Pin = -16dBm | |
≥30 | Pin = -20dBm | |||
Moderátor | dB) | <> | Pin: + 2 ~ -21dBm | |
Obecná funkce | Zdroj proudu | (V) | DC+12V | ±1,0 V |
Spotřeba energie | (W) | ≤3 | +12VDC, 180mA | |
Pracovní teplota | (°C) | -25 ~ +65 | ||
Teplota úložiště | (°C) | -40 ~ 70 | ||
Relativní teplota práce | (%) | 5 ~ 95 | ||
Velikost |
mm | 50×88×22 | ||
Balení a přeprava
