Optický pasivní uzel

Pasivní kabelová televize optický uzel



Stručný zavedení optického uzlu pasivní kabelové televize

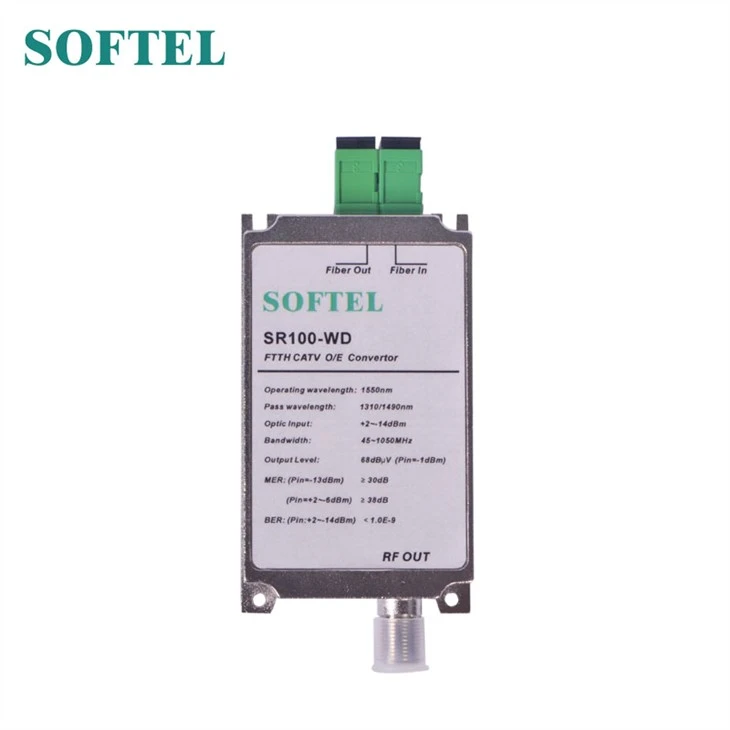

Pasivní optický uzel kabelové televize pro digitální televizi, vlákno do domu. Pasivní kabelová televize Optická uzel přijímá optickou přijímací trubici s vysokou citlivostí bez napájení, bez spotřeby energie. Když vstup na úroveň optického výkonu pin =-1 dbm, VO =6 8 db V, může být ekonomicky a flexibilně použije integraci tří sítí, vlákno na aplikaci Home Network. SR100 Vzhled smaltu, existují dva druhy výběru optického režimu:

1. SR100: Provozní vlnová délka CATV 1260 ~ 1620nm.

2. SR100\/WF: vestavěný filtr 1310\/1490NM, vhodný pro systém trojnásobné vlnové délky s jedním vláknem, provozní vlnová délka CATV 1550nm.



Funkce produktu Pasivní kabelové televize Optický uzel

1. Není nutná žádná síla

2. Pracovní šířka pásma 45 ~ 1050 MHz

3. Výstupní úroveň =68 dbμV (pin =-1 dbm)



Hlavní aplikace optického uzlu pasivní kabelové televize

1. Catv ftth

2. integrace tří sítí

3. ftth Pon



Testovací data





Technický index optického uzlu pasivní kabelové televize



Položky	Optická funkce	Jednotka	Index	Doplněk
Optická funkce	Pracovní vlnová délka CATV	(NM)	1260~1620	SR100
			1540~1563	SR100\/WF
	Izolace kanálu	(DB)	Větší nebo rovna 40	1550nm a 1490nm
	Resposibitita	(A/W)	Větší nebo rovna 0. 85	1310nm
			Větší nebo rovna 0. 9	1550nm
	Přijímací síla	(DBM)	+2~-14
	Optická ztráta návratnosti	(DB)	Větší nebo rovna 55
	Konektor optických vláken		SC\/APC	Sr 100- sc
			FC\/APC	Sr 100- fc
Funkce RF	Pracovní šířka pásma	(MHz)	45 ~ 1050 MHz
	Úroveň výstupu	(DBμV)	>68	Digitální TV (pin =-1 dbm)
	Ztráta návratu	(DB)	Větší nebo rovna 14	47 ~ 862 MHz
	Výstupní impedance	(Ω)	75
	Číslo výstupního portu		1
	RF TIE-IN		F-female
DigitalTv Eature	Omi	(%)	4.3
	Mer	(DB)	Větší nebo rovna 38	Pin =-1 dbm
			Větší nebo rovna 30	Pin =-13 dbm
	Ber		<1.0E-9	Pin: +2 ~ -14 dbm
Obecná funkce	Teplota práce	(stupeň)	-20~+55
	Skladovací teplota	(stupeň)	-40~85
	Práce relativní teplota	(%)	5~95
	Velikost (w) × (d) × (h)	(MM)	23×53×12	Typ (typ smaltu)
			Ф13×28	B typ (typ vlákna)
			50×88×22	C typ (typ boxu)



Informace o společnosti



Máme více než 100 zaměstnanců, 10% z nich jsou vyšší techniky. S více než 1, 000 čtvereční metry Standards Production Sestavovací linky, máme přísné procedury QC. Každá jednotka našeho produktu projde 3 vrstvy Postupy QC, kontrolou materiálu před výrobou, stability a testováním výkonu po výrobě, detekcí balení před dodáním.



Většina našich produktů je exportována do Jižní Ameriky, Ruska a severoevropských zemí. V současné době má Softel svou pobočku v Mexiku a zahájí další kancelář v Kolumbii a bude pokračovat v dodávce mnoha agentů, integrovaných prodejců a výrobců vybavení po celém světě.



Prostřednictvím Keen International Business Competition v dobré víře cítí všichni naši zaměstnanci velký úspěch a práci pod těžkou odpovědností. Kromě toho jsme velmi hrdí na to, že našim neocenitelným zákazníkům poskytneme naši vysoce kvalitní, vysokou spolehlivost, vysokou účinnost a konkurenční produkty.

Jiné produkty:

OLT, ONU, Optický vysílač a přijímač, EDFA, konektor, terminálový box, FOSC, nápladový kabel, kabel vlákna, modulátor, kodér, koaxiální kabel, kohouty, satelitní optický vysílač a přijímač, Android TV box a atd.
