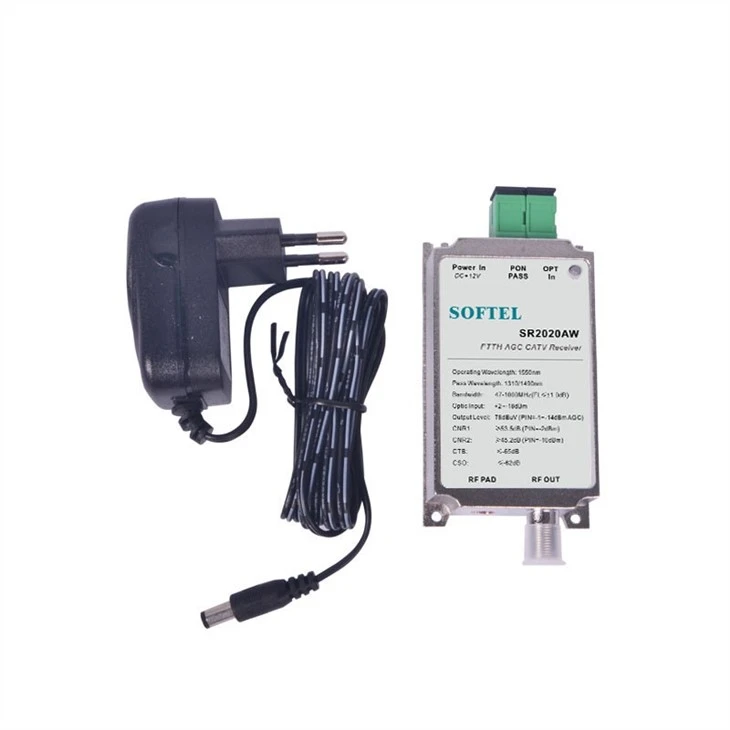

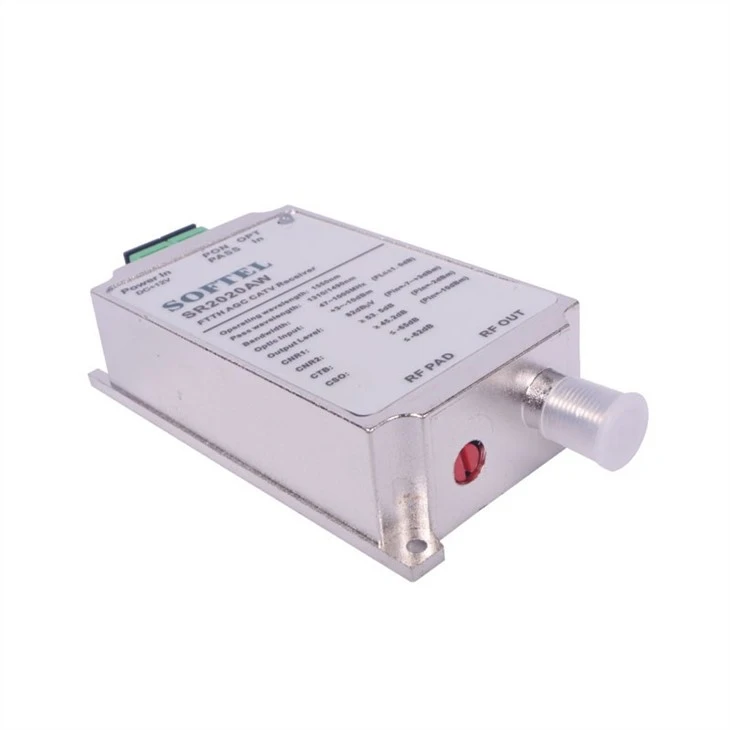

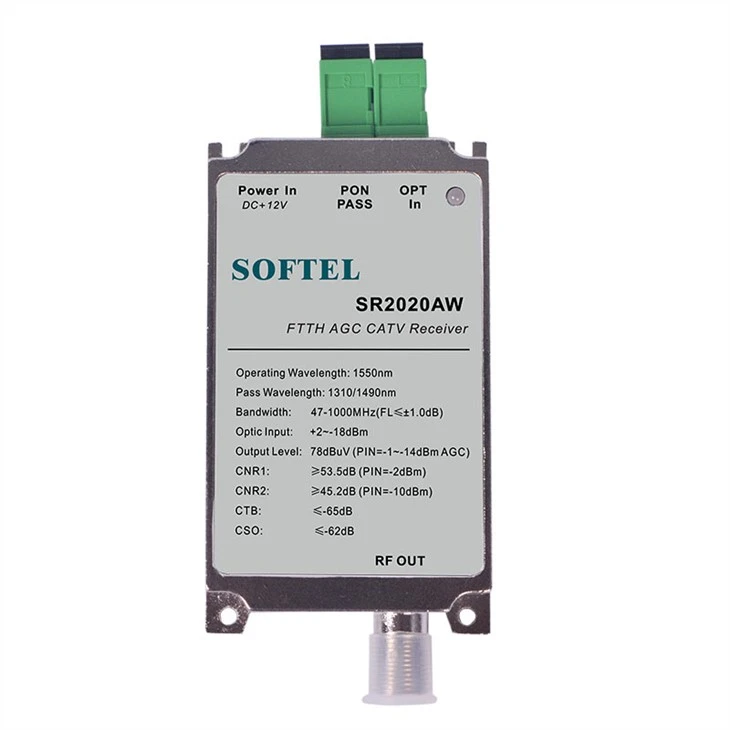

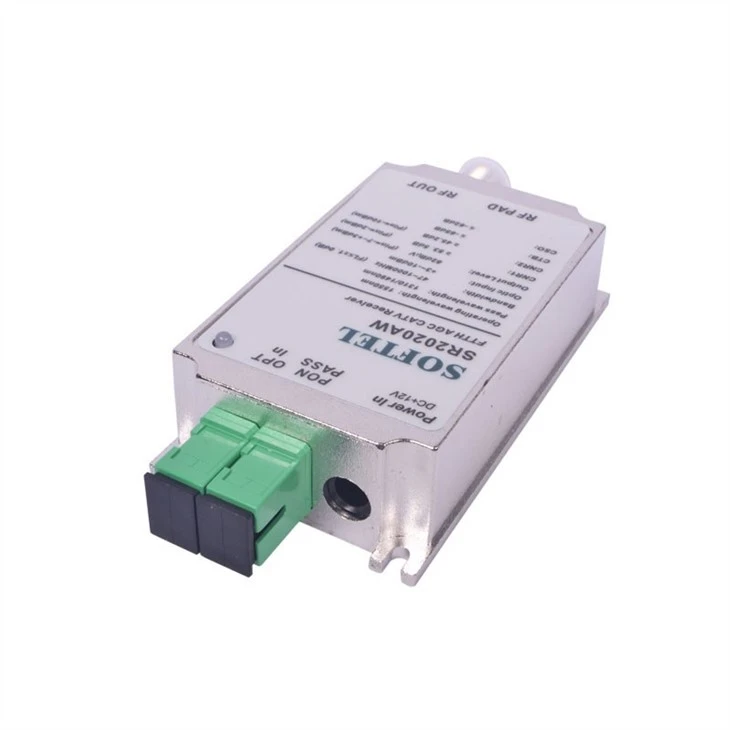

Optický přijímač CATV s optickými uzly
Optický přijímač CATV s optickým uzlem
1.0 POPIS PRODUKTU optického přijímače CATV s optickým uzlem
SR2020AW, provozní šířka pásma 47 ~ 1 000 MHz, je nízkoenergetický, vysoce výkonný, nákladově efektivní triple play, optický přijímač CATV s optickými vlákny, ať už se používá v analogové televizi nebo digitální televizi. Výrobky s vysoce citlivou optickou trubicí přijímače a speciálním nízkošumovým přizpůsobovacím obvodem. Příjem při vysokém optickém výkonu lze upravit pomocí úrovně PAD, hraného výstupního výkonu, takže SR2020AW ve velkém dynamickém rozsahu přijímaného optického výkonu +2 dBm ~ -21dBm mají vynikající vlastnosti.
Trojité přehrávání, vlákno do domácnosti, použití SR2020AW může ušetřit spoustu zdrojů energie zesilovače optického vlákna. Pro operátory může výrazně snížit náklady na budování sítě.
2.0 FUNKCE PRODUKTU
1. Extra nízká hlučnost (3,8% modulace, příjem -10 dBm, CNR ≥ 45,3 dB)
2. Široký dynamický rozsah optického výkonu příjmu: v rámci Pin=-16, MER≥36,1 dB
3. Použitelné GPON, EPON, kompatibilní s jakoukoli technologií FTTx PON
4. Může ušetřit velké množství zdrojů optické energie, výrazně snížit síť
náklady na konfiguraci
5. V pásmu 47 ~ 1 000 MHz, vše s vynikající funkcí rovinnosti (FL≤ ± 0,75 dB)
6. Kovové pouzdro, nabídka ochrany pro zařízení citlivá na optoelektroniku
7. Vysoká výstupní úroveň, může být použita mnoha uživateli
8. Nízká spotřeba energie, vysoký výkon, vysoký výkon
3.0HLAVNÍ APLIKACE
1. CATV FTTH
2. Integrace tří sítí
3. FTTH PON
4.0 INDIKACE STAVU
1. Červená: Žádný optický vstup nebo optický výkon< -16="">
2. Zelená: Rozsah optického výkonu ＞ -16 dBm
Technický index
Výkon | Index | Doplněk | ||
Funkce optiky | CATV Pracovní vlnová délka | (nm) | 1540~1563 | |
Projděte vlnovou délku | (nm) | 1310, 1490 | ||
Izolace kanálu | (dB) | ≥40 | 1550 nm& 1490 nm | |
Odpovědnost | (A/W) | ≥0.85 | 1310 nm | |
| ≥0.9 | 1550 nm | |||
Příjem energie | (dBm) | +2~-18 | Analogová televize (CNR> 45 dB) | |
| +2~-20 | Digitální televize (MER> 30 dB) | |||
Ztráta optické návratnosti | (dB) | ≥55 | ||
| Konektor z optických vláken | SC / APC | |||
Funkce RF | Pracovní šířka pásma | (MHz) | 47~1000 | |
Plochost | (dB) | ≤±0.75 | 47 ~ 1 000 MHz | |
Výstupní úroveň | (dBμV) | GG gt; 78 | Kolík=-1 ~ -14dBm AGC | |
Návratová ztráta | (dB) | ≥14 | 47 ~ 862 MHz | |
Výstupní impedance | (Ω) | 75 | ||
| Číslo výstupního portu | 1 | |||
| RF tie-in | F-žena | |||
Analogová televize Funkce odkazu | Testovací kanál | (CH) | 59CH (PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | (dB) | 53.3 | Pin=-2 dBm | |
CNR2 | (dB) | 45.3 | Kolík=-10 dBm | |
CTB | (dB) | ≤-61 | ||
CSO | (dB) | ≤-61 | ||
Digitální televize Funkce odkazu | OMI | (%) | 4.3 | |
MER | (dB) | ≥36 | Pin=-16 dBm | |
| ≥30 | Kolík=-20 dBm | |||
BER | (dB) | GG lt; 1,0E-9 | Pin: +2 ~ -21dBm | |
Obecná funkce | Zdroj napájení | (V) | DC+12V | ±1.0V |
Spotřeba energie | (W) | ≤3 | +12VDC, 210mA | |
Work Temp | (℃) | -20 ~ +55 | ||
Skladovací teplota | (℃) | -40 ~ 85 | ||
| Relativní teplota práce | (%) | 5 ~ 95 | ||
Velikost | (mm) | 50×88×22 |

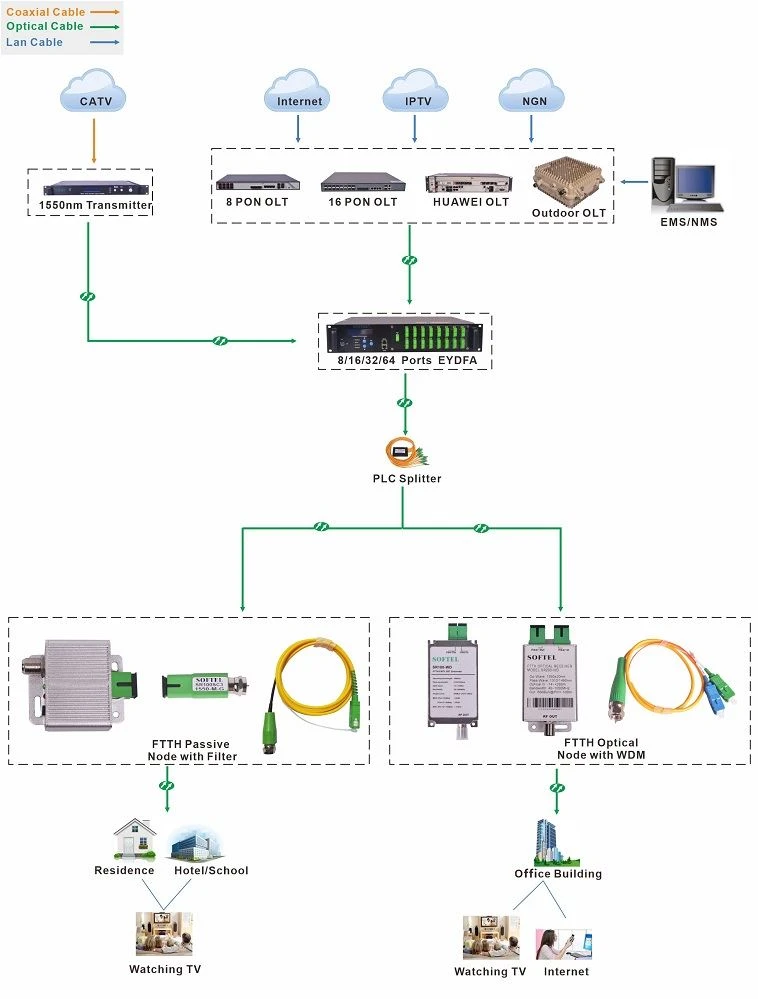

Aplikace optického přijímače CATV s vláknovým uzlem
Pokrok výroby
Informace o společnosti
Máme více než 100 zaměstnanců, 10% z nich jsou starší technici. S více než 1 000 metry čtverečními standardních výrobních montážních linek máme přísné postupy QC. Každá jednotka našeho produktu projde 3vrstvými postupy QC, kontrolou materiálu před výrobou, testováním stability a výkonu po výrobě, detekcí balení před dodáním.
Většina našich produktů se vyváží do Jižní Ameriky, Ruska a zemí severní Evropy. V současné době má Softel pobočku v Mexiku a zahájí činnost v Kolumbii a bude pokračovat v zásobování mnoha agentů, integrovaných prodejců a výrobců zařízení po celém světě.
Díky intenzivní mezinárodní obchodní soutěži v dobré víře pociťují všichni naši zaměstnanci velký úspěch& pracovat pod velkou odpovědností. Kromě toho jsme velmi hrdí na to, že můžeme našim neocenitelným zákazníkům poskytovat vysokou kvalitu, vysokou spolehlivost, vysokou účinnost a konkurenceschopné produkty.
