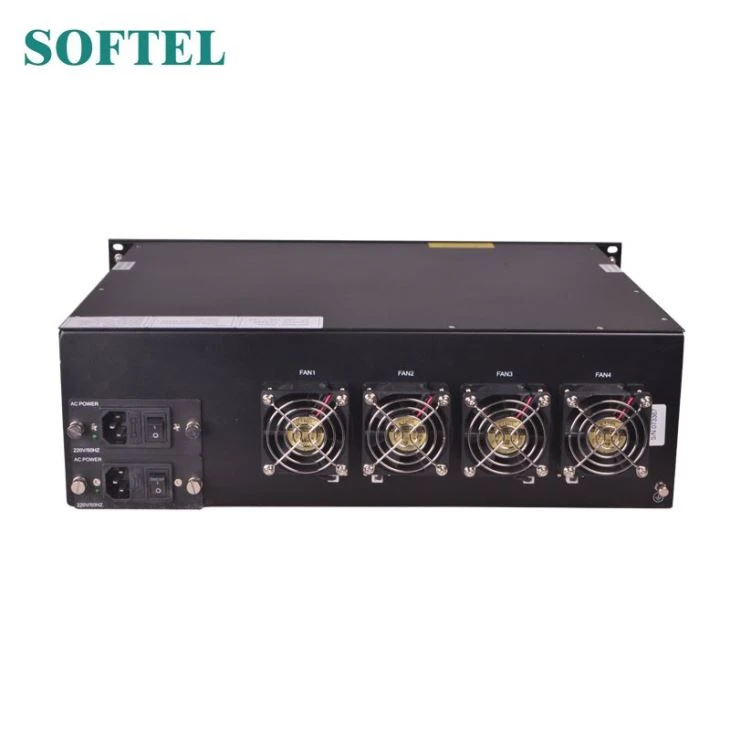

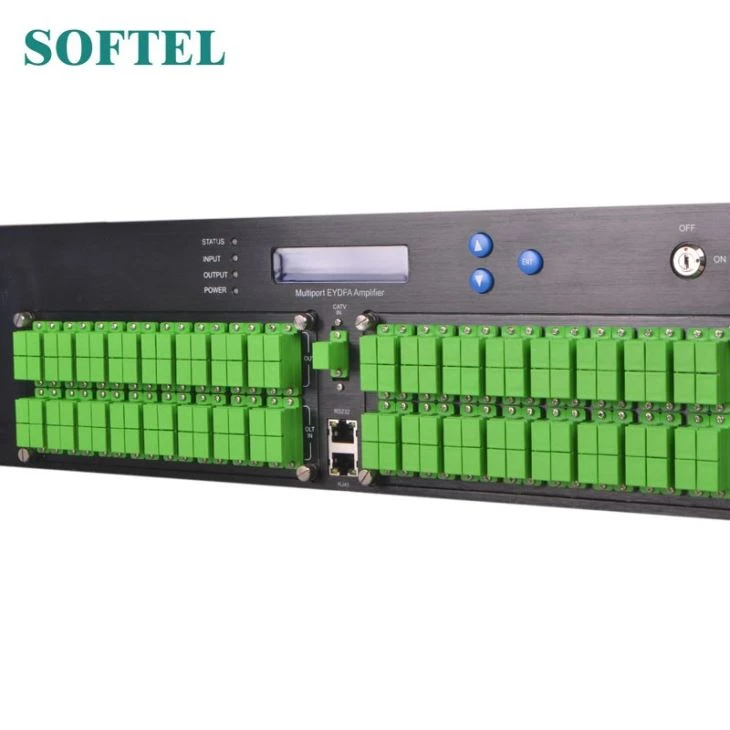

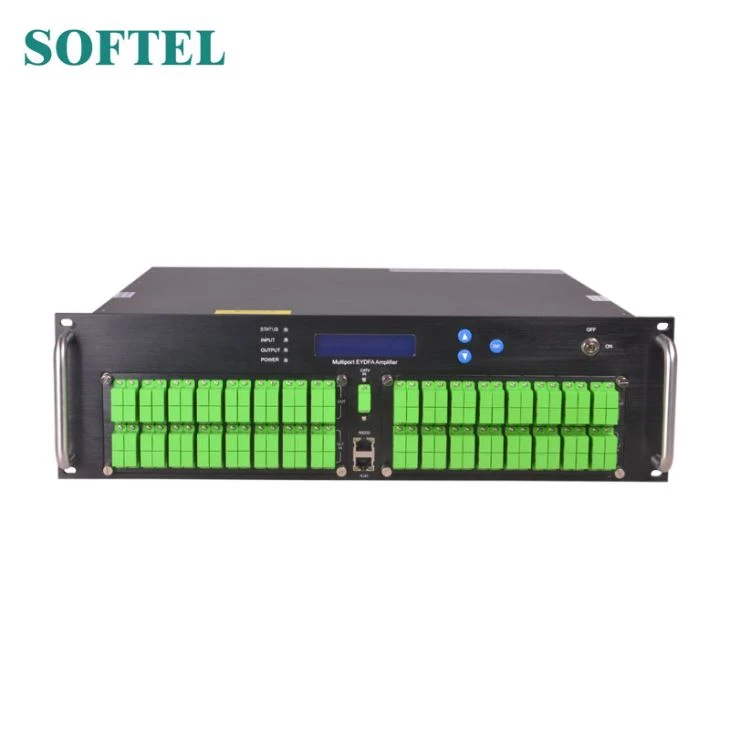

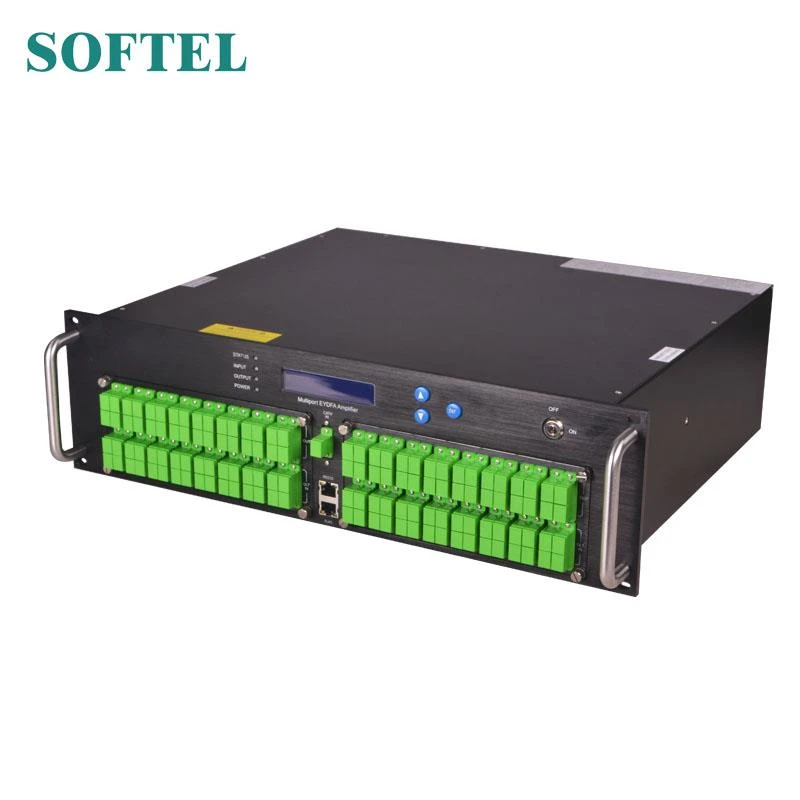

Optický zesilovač EDFA
Optický zesilovač EDFA je vláknový zesilovač a napájecí zdroj integrovaný do police 1RU a 2RU. Byl navržen pro aplikace CATV a pasivní optické sítě (PON), včetně HFC a RFoG.
Vlastnosti optického zesilovače EDFA
(1) Volba jednoduchého / duálního vstupu, vestavěný optický spínač pro duální vstup, spínací výkon lze nastavit tlačítkem na předním panelu nebo prostřednictvím webového SNMP.
(2) Výstup nastavitelný pomocí tlačítek na předním panelu nebo webovém SNMP, rozsah je dole 4dBm
(3) Funkce údržby jednorázového útlumu 6dBm směrem dolů pomocí tlačítek na předním panelu nebo webovém SNMP, aby se usnadnil provoz optického vlákna za provozu za provozu bez vypnutí zařízení
(4) Výstup s více porty, vestavěný 1310/1490 / 1550WDM.
(5) Standardní port RJ 45 pro dálkové ovládání, můžeme poskytnout výstupní smlouvu a webový správce pro výběr, a také plug-in SNMP hardware lze rezervovat pro aktualizaci.
(6) S laserovým klíčem pro zapnutí / vypnutí laseru.
(7) S funkcí testu RF.
(8) Přijímá laser JDSU nebo Oclaro Pump
(9) LED zobrazuje pracovní stav stroje
(10) Dual power hot plug plug supply supply, 90V ～ 250V AC nebo -48V DC
Hlavní parametry
Položky | Parametr | |||||||||
Výstup （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Výkon （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
Vstup (dBm) | -8 ～ +10 | |||||||||
Rozsah nastavení výkonu (dBm) | Dole 4 | |||||||||
jednorázový útlum směrem dolů (dBm) | Dole 6 | |||||||||
Vlnová délka （ nm ） | 1540 × 1565 | |||||||||
Stabilita výstupu (dB) | <±> | |||||||||
Ztráta optické návratnosti （ dB ） | ≥45 | |||||||||
Fiber Connector | FC / APC 、 SC / APC 、 SC / IUPC 、 LC / APC 、 LC / UPC | |||||||||
Hlučnost （ dB ） | <6,0 (vstup=""> | |||||||||
Webový port | RJ45 (SNMP) | |||||||||
Spotřeba energie （ W ） | ≤80 | |||||||||
Napětí （ V ） | 220VAC (90 × 265) ~ -48VDC | |||||||||
Pracovní teplota （ ℃ ） | -0 ～ 55 | |||||||||
Velikost （ mm ） | 370 (L) × 486 (W) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
Důležité poznámky
1. Vyvarujte se přímo očí výstupu.
2. Nejprve prosím vypněte napájení a poté zapojte nebo odpojte propojovací kabel
3. EDFA má velmi malý vliv na CSO a CTB, ale má velký vliv na C / N. Vstupní optický výkon ovlivňuje C / N. Vysoký optický vstup získá vyšší C / N. Viz následující údaje. Minimální optický vstup by měl být 4dBm.
