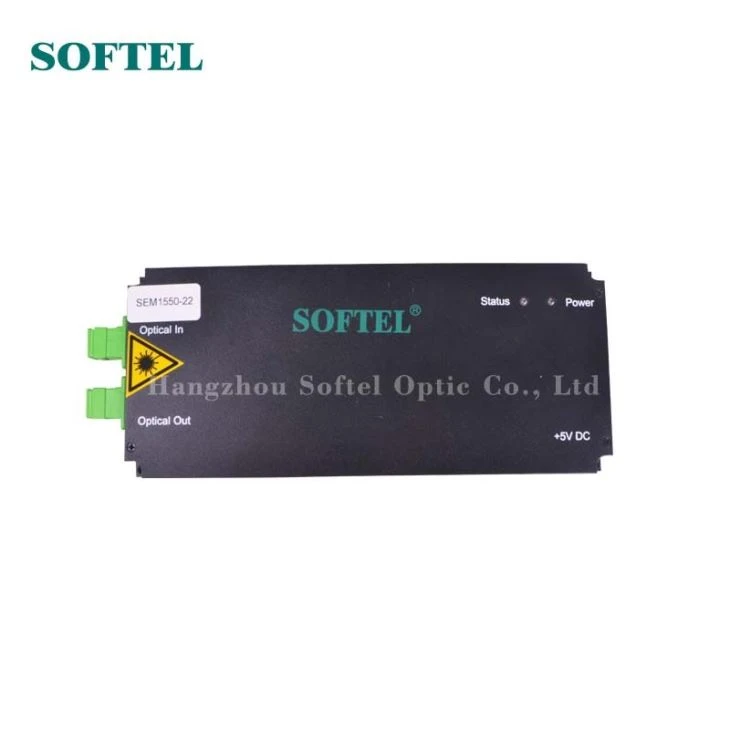

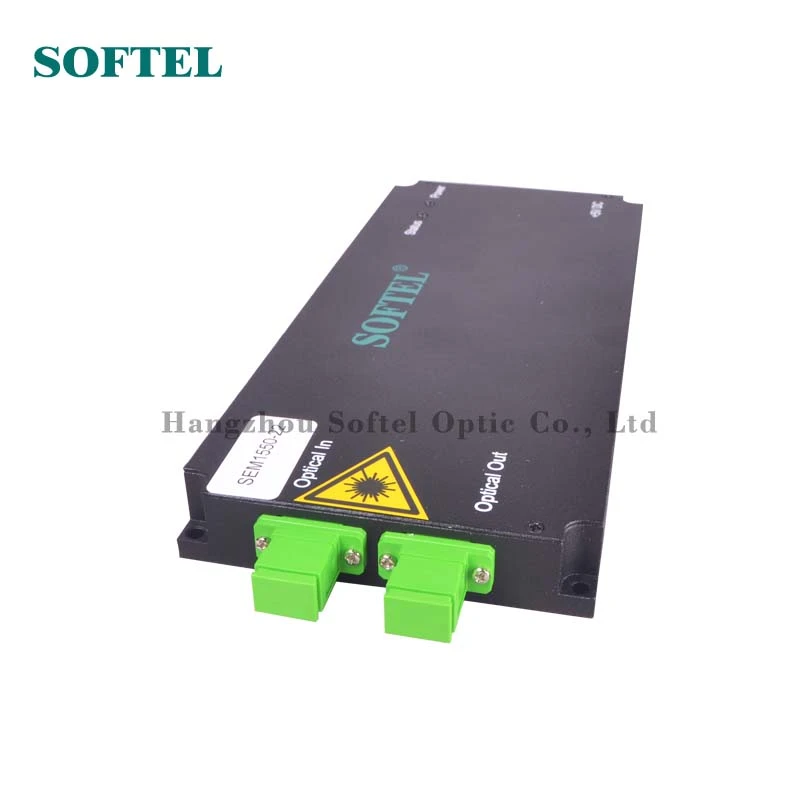

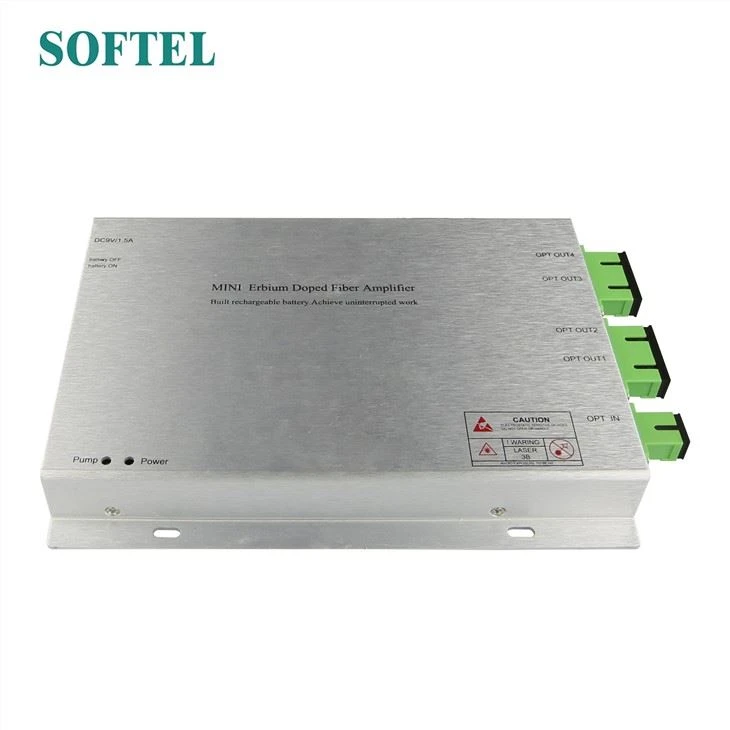

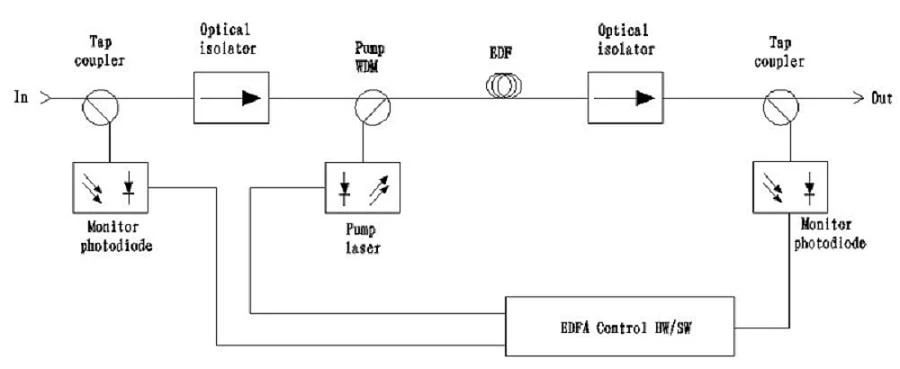

Mini EDFA

1

+5V

+ 5V napájení

2

+5V

+ 5V napájení

3

+5V

+ 5V napájení

4

+5V

+ 5V napájení

5

Rezervovat

Žádné připojení

6

Rezervovat

Žádné připojení

7

Tcase_alarm

Alarm=vysoká teplota @ případu překračující jeho horní mez; Výstup

8

Lop_alarm

Ztráta poplachu na výstupu, Alarm=vysoký @ výstupní výkon pod jeho dolní mez; Výstup

9

L_pump_alarm

Alarm=Vysoký @ buď proud čerpadla překračující jeho horní limit; Výstup

10

T_pump_alarm

Alarm=vysoká @ teplota čerpadla překračující jeho horní mez; Výstup

11

Resetovat

Reset=Nízká; Normální=vysoká

12

+5V

Wer 5V ower

13

GND

Přízemní

14

GND

Přízemní

15

GND

Přízemní

16

GND

Přízemní

17

GND

Přízemní

18

RS232-TX

Přenosová rychlost 9600; Výstup

19

LOS_alarm

Ztráta alarmu vstupního signálu, Alarm=vysoký @ vstupní výkon pod nastavenou dolní mez; Výstup

20

Rezervovat

Žádné připojení

21

EN_DIS

EN=Vysoká @ všechna čerpadla jsou zapnutá; EN=Nízká @ všechna čerpadla jsou vypnutá; Vstup

22

RX232-RX

Přenosová rychlost 9600; vstup

23

Rezervovat

Žádné připojení

24

+5V

Wer 5V ower

25

GND

Přízemní

26

GND

Přízemní

Modelka

1550-14~23

Výkon (dBm)

14~23

Vstup (dBm)

-10～10

Vlnová délka (nm)

1530～1560

Nastavitelný rozsah výstupu (dBm)

UP0,5, dolů -4,0

Výstupní stabilita (dB)

≤0.2

Citlivost na polarizaci (dB)

＜0.2

Polarizační disperze (PS)

＜0.5

Ztráta optické návratnosti (dB)

≥45

Fiber Connetor

FC / APC 、 SC / APC

Hlučnost (dB)

＜ 5 （0dBm vstup）

Spotřeba energie (W)

12W

Napájení (V)

+5V (externí 95-250V)

Pracovní teplota (℃)

-20～+60

Váha (kg)

0.25
