Lanový kabel Cat5e UTP
Lanový kabel Cat5e UTP
aplikace
Kabel U5 Cat5e UTP je široce používán pro výstavbu a přenosová média v síti, jako jsou audio, vedio, digitální komunikace atd.
Specifikace kabelu Lan CAT5e UTP
| U / UTP 4pair kabel kategorie 5E | |||||
Kategorie | U / UTP CAT5E-4P-PVC | ||||
Standard | ISO / IEC11801 IA TIA-568-C.2 、 YD / T1019 | ||||
Rozměr kartonu | 35 * 35 * 20CM | ||||
Kabelové těsnění | Dřevěný zesilovač GG; Lepenková krabice | ||||

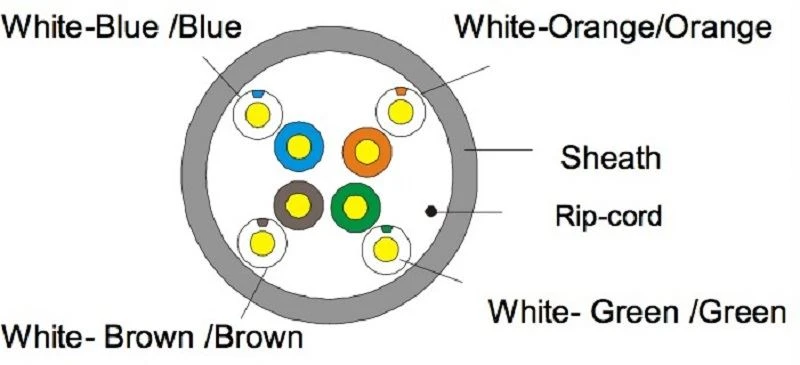

Konstrukce | |||||
Dirigent | Pevná měď | Izolační barvy | Modrá, bílá / modrá | Roztrhněte šňůru | Ano |
Dirigent Dia. | 0,50 mm ± 0,005 | Oranžová, bílá / oranžová | Bunda | PVC | |
Izolace | HDPE | Zelená, bílá / zelená | Barvy bundy | Šedá | |
Izolační průměr | 0,88 mm ± 0,03 | Hnědá, bílá / hnědá | Jacket Out Dia. | 5,0 mm ± 0,4 mm | |
Vypouštěcí drát | NE | Roztrhací kabel | Ano | Průměrná tloušťka | 0,55 ± 0,05 mm |
Elektrické vlastnosti | |||||
Frekvence (MHz) | ATT (≤dB / 100 m) | DALŠÍ (≥dB) | ELFEXT (≥dB) | RL (≥dB) | PS DALŠÍ (≥dB) |
1 | 2.0 | 65.3 | 63.8 | 20.0 | 62.3 |
4 | 4.1 | 56.3 | 51.7 | 23.0 | 53.3 |
8 | 5.8 | 51.8 | 45.7 | 24.5 | 48.8 |
10 | 6.5 | 50.3 | 43.8 | 25.0 | 47.3 |
16 | 8.2 | 47.3 | 39.7 | 25.0 | 44.3 |
20 | 9.3 | 45.8 | 37.7 | 25.0 | 42.8 |
25 | 10.4 | 44.3 | 35.8 | 24.3 | 41.3 |
31.25 | 11.7 | 42.9 | 33.9 | 23.6 | 39.9 |
62.5 | 17.0 | 38.4 | 27.8 | 21.5 | 35.4 |
100 | 22.0 | 35.3 | 23.8 | 20.1 | 32.3 |
Impedance (1-100MHz) | 100 ± 15 Ohm | Odpor DCConductor (Ω / 100m) max | 9.5 | ||
DelayShewns / 100m (1-100MHz) | ≤45 | DC odporová nevyváženost (%) max | 5.0 | ||
Kapacita (nF / 100m) max | 5.6 | NVP | 69% | ||
