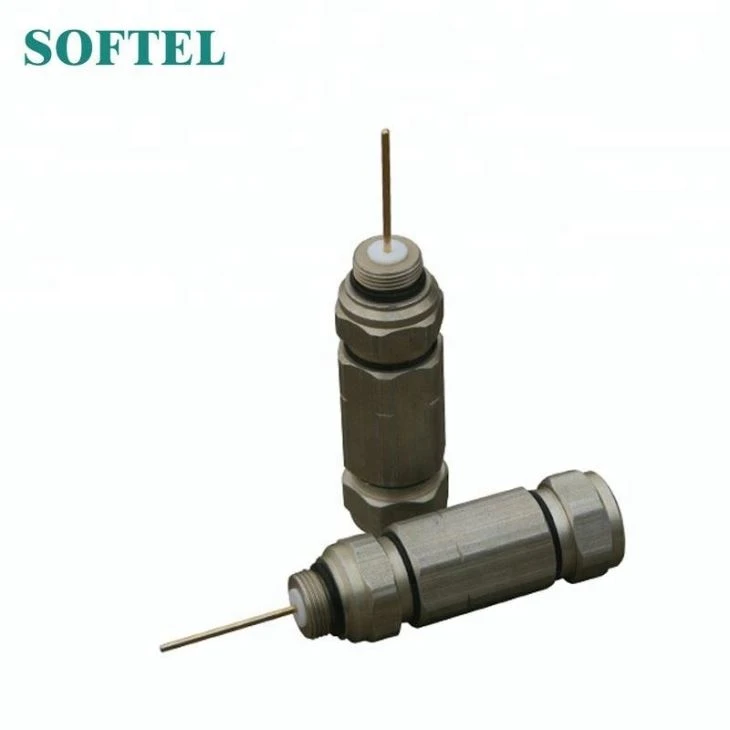

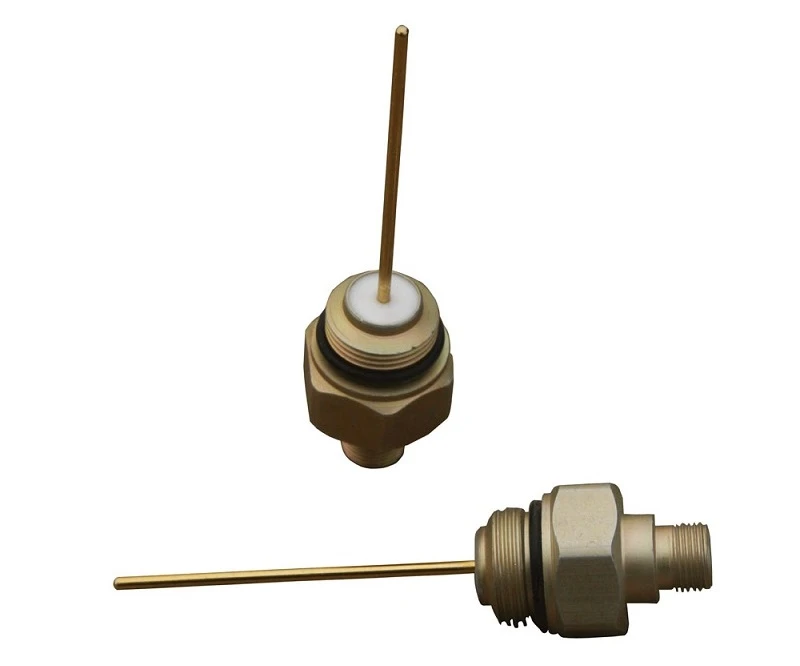

Kabelový konektor CATV RF
Konektory RF typu CATV RF Trunk jsou široce používány v kabelové televizi, MATV, CCTV a souvisejících spotřebitelských televizních produktech.
Funkce
1. Konektory pevného kabelu k vstupním konektorům portu poskytují solidní rozhraní při zachování impedančních charakteristik
2. Široká šířka pásma pro použití v širokopásmových systémech
3. Středový kolík „Průvodce trychtýřem“ zkracuje dobu instalace a hádání spojovacích konektorů
4. Standardní délka kolíku uspokojuje všechny požadavky na párování zesilovačů a multitapů
5. Řezný vodič středového vodiče se zářezem zajišťuje přesnou délku středového vodiče kabelu
6. Vysoká návratnost pro vynikající výkon digitálního signálu
7. Masivní konstrukce a intergral rukáv zajišťují optimální RG stínění
8. Vysoký záchytný mechanismus vodiče středového střediska
9. Vynikající schopnost napájení poskytuje na všech konektorech a adaptérech miniovou proudovou kapacitu 20 A
10. Zajišťovací mechanismus středového vodiče bez zákrutu eliminuje radiální napětí a zajišťuje důslednou aplikaci bez poškození kabelu
11. O-kroužek utěsněný, vodotěsný
Parametry
Typ konektoruconnetc | 500 pin konektor | Vibrace | 100 m / s2 (10 ~ 500 Hz) |
Rozsah frekvencí | DC ~ 1GHz | Trvanlivost (páření) | ≥ 500 (cykly) |
Impedance | 75Ω | Temp.range | -25 až +60 ° C |
Ztráta vložení | <0,3> | Materiál | Shell: Hliník |
Výkonová kapacita | > 20 A | Vnitřní dirigent: Mosaz, stříbro | |
Odpor vodiče | Vnitřní ≤ 10 mΩ | ||
Externí ≤ 5 mΩ | Izolátor: plast | ||
Izolační odpor | ≥ 1000 MΩ @ DC500V | O kroužek: silikonová pryž | |
Odolává napětí | Max. 170 V | Použitelná norma | IEC 60169-24 |
