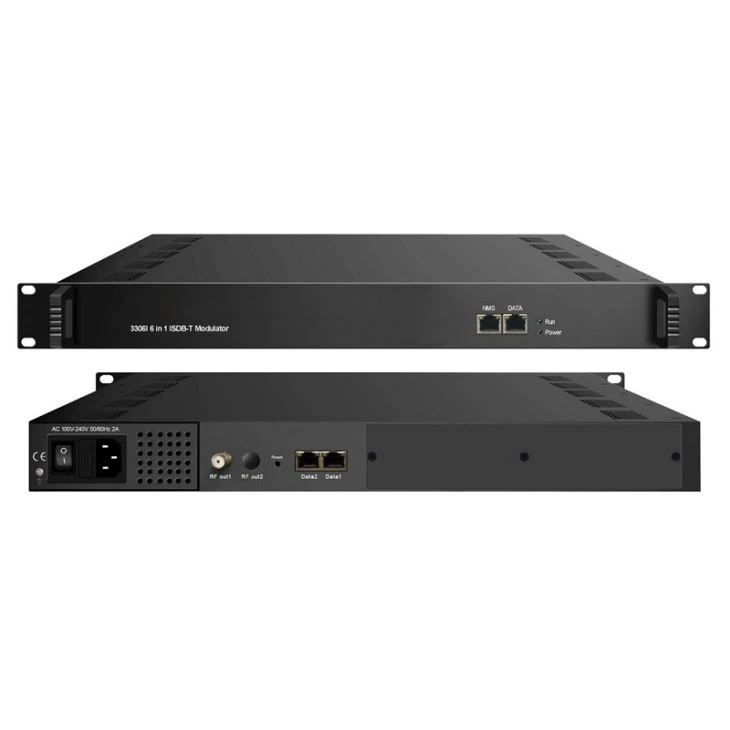

IP modulátor ISDB T

Je to naše nejnovější Mux-modulační zařízení. Se 6 multiplexními kanály a 6 (ISDB-Tb) modulačními kanály podporuje maximální 192 IP vstup přes GE porty a 6 nesousedních nosných (50MHz ~ 960MHz) přes RF výstupní rozhraní.

Odeslat dotaz

Představení produktu

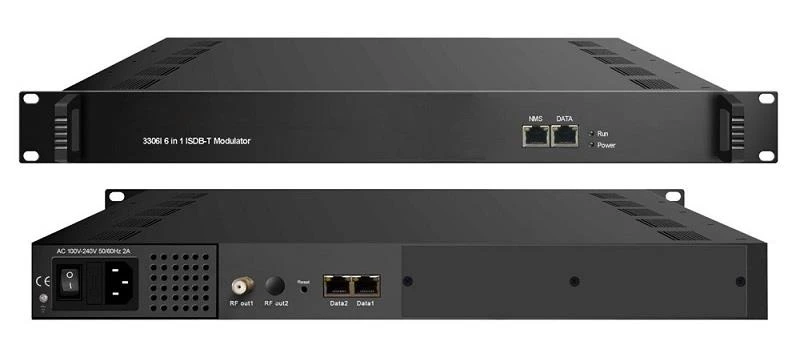

SFT3306I IP to ISDB T modulátor je naše nejnovější Mux-modulační zařízení. Se 6 multiplexními kanály a 6 (ISDB-Tb) modulačními kanály podporuje maximální 192 IP vstup přes GE porty a 6 nesousedních nosných (50MHz ~ 960MHz) přes RF výstupní rozhraní. Tento modulátor IP na ISDB T je velmi přizpůsobivý pro nově generovaný systém vysílání DTV.

Charakteristický

2 GE vstup, Data 1 a Data 2

Podporuje až 192 IP vstupů přes UDP / RTP, unicast a multicast, IGMP v2 \ v3

Max. 840 Mb / s pro každý vstup GE

Podporuje přesné nastavení PCR

Podporuje filtrování CA PID, přemapování a úpravy PSI / SI

Podporuje až 180 přemapování PIDS na kanál

Podpora 6 multiplexovaných TS přes výstup UDP / RTP / RTSP

Výstup 6 nesousedních nosných, kompatibilní s ISDB-Tb (ARIB STD-B31)

Podpora správy webových sítí

Specifikace

Vstup	32 × 6 IP vstup, 1000M Ethernet port
Transportní protokol	TS přes UDP / RTP, unicast a multicast, IGMP V2 / V3
Přenosová rychlost	Max. 840 Mb / s pro každý vstup GE
Mux	Vstupní kanál	192
	Výstupní kanál	6
	Max. PID	180 na kanál
	Funkce	Přepracování PID (automatické / volitelné)
		Přesné nastavení pomocí PCR
		PSI / SI tabulka se automaticky generuje
Modulace Parametry	Standard	ARIB STD-B31
	Šířka pásma	6M
	Souhvězdí	QPSK, 16QAM, 64QAM
	Interval ochrany	1/32, 1/16, 1/8, 1/4
	Přenosový režim	2K, 4K, 8K
	Kódová sazba	1/2, 2/3, 3/4, 5/6, 7/8
	MER	≥ 40 dB
	RF frekvence	50 ~ 960MHz, 1KHz krok
	RF výstupní úroveň	-20dBm ~ + 10dBm (87 ~ 117 dBbVV), krokování 0,1 dB
RF výstup	Rozhraní	Výstupní port typu 1 F pro 6 nosných, impedance 75Ω
RF výstup	ACLR	-50 dBc
TS výstup	6 IP výstup přes UDP / RTP / RTSP, unicast / multicast, 1000M Ethernet porty
Systém	Software pro správu sítě (NMS)
Všeobecné	Dimenze	420 mm × 440 mm × 44,5 mm (ŠxHxH)
	Hmotnost	3 kg
	Teplota	0 ~ 45 ℃ (operace), -20 ~ 80 ℃ (skladování)
	Zdroj napájení	AC 100 V ± 10%, 50/60 Hz nebo AC 220 V ± 10%, 50/60 Hz
	Spotřeba	15,4 W
