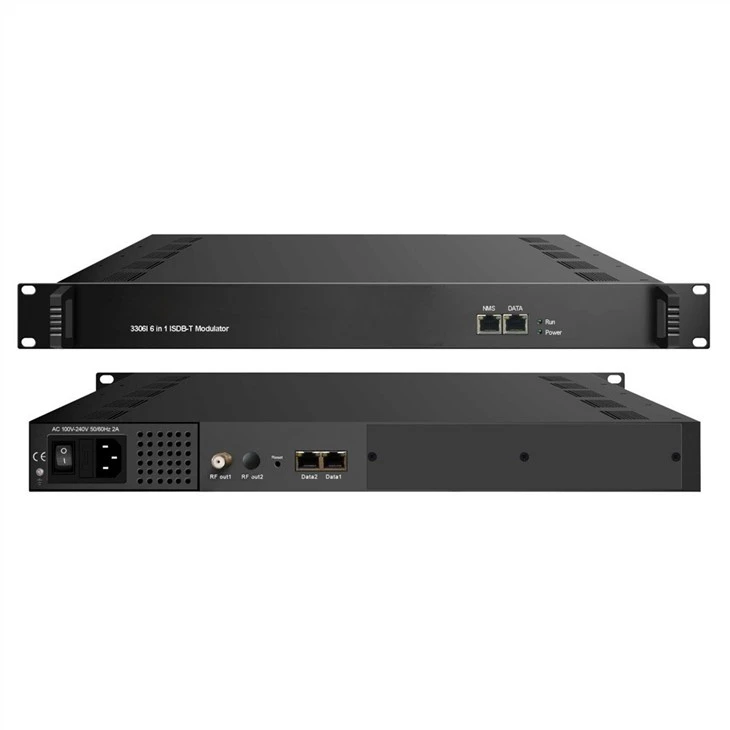

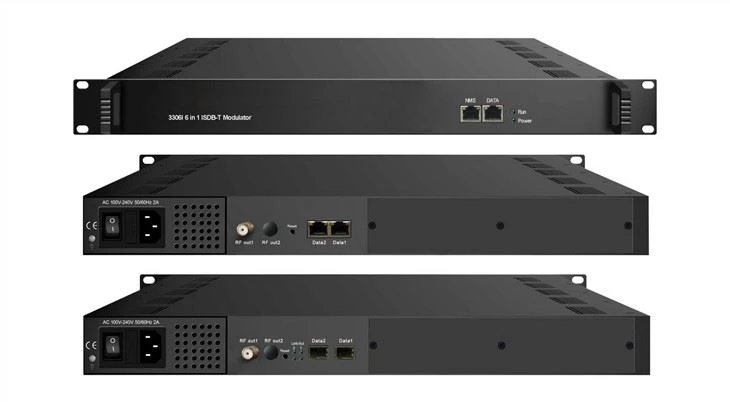

Modulátor IP 16 v 1 k ISDB-T
Modulátor 16 v 1 IP na ISDB-T
SFT3306I 8in1/16in1 ISDB-T modulátor je nejnovější generace modulátoru Mux vyvinutá společností Softel. Má 8 (nebo 16) multiplexních kanálů a ISDB-T modulační kanály a podporuje maximálně 512 IP vstupů přes 3 GE porty a 8 (nebo 16) ISDB-T nesousedících nosných (50MHz~960MHz) výstup přes RF výstupní rozhraní. Zařízení se také vyznačuje vysokou integrovanou úrovní, vysokým výkonem a nízkou cenou. To je velmi přizpůsobitelné nové generaci systému vysílání DTV.
VLASTNOSTI modulátoru 16 v 1 IP na ISDB-T
* 3 porty GE (max. 512 IP vstupů):
Obousměrné porty Data1 a Data2, max. 512 IP vstupů, 8/16 IP výstupů.
* Maximálně 840 Mbps pro každý vstup GE
* Podporuje přesné nastavení PCR
* Podporuje filtrování CA, přemapování PID a úpravy PSI/SI
* Podporuje až 256 přemapování PIDS na kanál
* Podpora výstupu 8 IP přes Data1 a Data2 přes UDP/RTP/RTSP--Verze I
* Podpora výstupu 16 IP přes Data1 a Data2 přes UDP/RTP/RTSP--Verze II
* Výstup 8 (nebo 16) nesousedních nosičů, které jsou v souladu s ISDB-Tb (ARIB STD-B31)
* Podpora webové správy sítě
Specifikace 16 v 1 IP k ISDB-T modulátoru
Vstup | Vstup | Max 512 IP vstup přes 3 (datový port na předním panelu, Data 1 a Data 2) 100/1000M Ethernet Port (volitelné rozhraní SFP). -Pro verzi I Max 512 IP vstup přes 3 (datový port na předním panelu, Data 1 a Data 2) 100/1000M Ethernet Port (volitelné rozhraní SFP). –Pro verzi II |
Transportní protokol | TS přes UDP/RTP, unicast a multicast, IGMP V2/V3 | |
Přenosová rychlost | Max 840 Mbps pro každý vstup GE | |
Mux | Vstupní kanál | 512 IP streamů |
Výstupní kanál | 8 (nebo 16) | |
Maximální PID | 256 na kanál | |
Funkce | Přemapování PID (automatické/ruční volitelné) | |
Přesné nastavení PCR | ||
PSI/SI tabulka se automaticky generuje | ||
Modulace Parametry | Standard | ARIB STD-B31 |
Šířka pásma | 6M | |
Souhvězdí | QPSK, 16QAM, 64QAM | |
Interval ochrany | 1/32, 1/16, 1/8, 1/4 | |
Režim přenosu | 2K, 4K, 8K | |
Kódová sazba | 1/2, 2/3, 3/4, 5/6, 7/8 | |
MER | Větší nebo rovna 40 dB | |
RF frekvence | 50~960MHz, krok 1kHz | |
RF výstupní úroveň | {{0}}dBm~ plus 10dBm(87~117dbµV), krokování 0,1dB | |
Výstupní kanál | Výstup 8 nesousedních nosičů - Verze I Výstup 16 nesousedních nosičů - Verze II | |
RF výstup | Rozhraní | 1 port typu F, impedance 75Ω |
ACLR | -50 dBc | |
TS výstup | 8 (nebo 16) IP výstup přes UDP/RTP/RTSP, unicast/multicast, 2 (Data1 a Data2) 100/1000M ethernetové porty | |
Systém | Podpora softwaru pro správu sítě (NMS). | |
Všeobecné | Demise | 480 mm × 327 mm × 44,5 mm (ŠxDxV) |
Hmotnost | 5,5 kg | |
Teplota | 0~45 stupňů (provoz), -20~80 stupňů (úložiště) | |
Zdroj napájení | AC 100V±10 procent, 50/60Hz nebo AC 220V±10 procent, 50/60Hz | |
Spotřeba | 15.4W | |
Průvodce objednáním modulátoru 16 v 1 IP k ISDB-T
Verze I | Verze II | |
512 IP vstup do 8kanálových ISDB-T nosných výstupů, 8 IP výstupů | x | |
512 IP vstup na 16kanálový výstup ISDB-T, 16 výstup IP | x |
Kontrola akvizice 16 v 1 IP do ISDB-T modulátoru
Když uživatel otevře balení zařízení, je nutné zkontrolovat položky podle balicího listu. Normálně by měl obsahovat následující položky:
* SFT3306I 6v1 ISDB-T modulátor
* Uživatelský manuál
* Napájecí kabel
Pokud některá položka chybí nebo neodpovídá výše uvedenému seznamu, kontaktujte místního prodejce.
Příprava instalace modulátoru 16 v 1 IP na ISDB-T
Když uživatelé instalují zařízení, postupujte podle níže uvedených kroků. Podrobnosti instalace budou popsány ve zbývající části této kapitoly. Uživatelé se také mohou během instalace podívat na tabulku zadního panelu.
Mezi hlavní kroky instalace patří:
* Kontrola možného chybějícího nebo poškození zařízení během přepravy
* Příprava příslušného prostředí pro instalaci
* Instalace modulátoru NDS3306I 6 v 1 ISDB-T
* Připojení signálových kabelů
* Připojení komunikačního portu (pokud je to nutné)
Požadavek na uzemnění 16 v 1 IP k modulátoru ISDB-T
* Dobré uzemnění všech funkčních modulů je základem spolehlivosti a stability zařízení. Jsou také nejdůležitější zárukou ochrany před bleskem a potlačení rušení. Proto se systém musí řídit tímto pravidlem.
* Vnější vodič a izolační vrstva koaxiálních kabelů by měly udržovat správnou elektrickou vodivost s kovovým krytem zařízení.
* Uzemňovací vodič musí mít měděný vodič, aby se snížila vysokofrekvenční impedance, a zemnící vodič musí být co nejsilnější a nejkratší.
* Uživatelé by se měli ujistit, že 2 konce zemnícího vodiče jsou dobře elektricky vedené a jsou antikorozní.
* Je zakázáno používat jakékoli jiné zařízení jako součást uzemnění elektrického obvodu
* Plocha vedení mezi uzemňovacím vodičem a rámem zařízení by neměla být menší než 25 mm2.
Požadavek prostředí 16 v 1 IP pro modulátor ISDB-T
Položka | Požadavek |
Prostor strojovny | Když uživatel instaluje pole rámů strojů v jedné strojovně, vzdálenost mezi 2 řadami rámů strojů by měla být 1,2~1,5 m a vzdálenost od stěny by neměla být menší než 0,8 m. |
Podlaha strojovny | Elektrická izolace, bezprašná Objemový odpor zemního antistatického materiálu: 1X107~1X1010W, Odpor omezující zemnící proud: 1M (podlahové ložisko by mělo být větší než 450 kg/㎡) |
Teplota prostředí | 5~40stupeň(udržitelný), 0~45stupeň(krátká doba) doporučuje se instalace klimatizace |
Relativní vlhkost | 20 procent ~ 80 procent udržitelný 10 procent ~ 90 procent krátký čas |
Tlak | 86~105 kPa |
Dveře a okna | Instalace pryžové lišty pro utěsnění dveřních mezer a dvouúrovňových skel na okna |
stěna | To může být pokryto tapetou, nebo jas méně barvy. |
Požární ochrana | Požární signalizace a hasicí přístroj |
Napájení | Potřebný výkon zařízení, výkon klimatizace a výkon osvětlení jsou na sobě nezávislé. Napájení zařízení vyžaduje střídavý proud 220V ±10 procent 50/60Hz nebo 110V ±10 procent 50/60Hz. Před spuštěním prosím pečlivě zkontrolujte. |
Představení společnosti a certifikát
Máme více než 100 zaměstnanců, 10 procent z nich jsou vedoucí technici. S více než 1,000 metru čtverečních standardních výrobních montážních linek máme přísné postupy kontroly kvality. Každá jednotka našeho produktu projde 3-vrstvými QC postupy, kontrolou materiálu před výrobou, testováním stability a výkonu po výrobě, detekcí balení před dodáním.
Většina našich výrobků je exportována do Jižní Ameriky, Ruska a zemí severní Evropy. V současné době má Softel svou pobočku v Mexiku a další pobočku zahájí v Kolumbii, kde bude pokračovat v dodávkách mnoha zástupcům, integrovaným prodejcům a výrobcům zařízení po celém světě.
Díky silné mezinárodní obchodní konkurenci v dobré víře cítí všichni naši zaměstnanci velký úspěch a práci pod velkou odpovědností. Kromě toho jsme velmi hrdí na to, že poskytujeme našim neocenitelným zákazníkům naši vysokou kvalitu, vysokou spolehlivost, vysokou účinnost a konkurenceschopné produkty.
Lodní doprava
1, Fedex/DHL/UPS/TNT pro vzorky, od dveří ke dveřím.
2, letecky nebo po moři pro volně ložené zboží, pro FCL; Příjem na letišti/přístavu
3, Zákazníci, kteří specifikují zasilatele nebo dohodnou způsob dopravy
4, Dodací lhůta: 1-3 dní pro vzorky; 10-30 den pro hromadné zboží
FAQ
1. Jak mohu zadat objednávku?
(1) O ceně produktu a specifikacích je dohodnuto jednání.
(2) Proforma faktura bude zaslána k potvrzení.
(3) Po odsouhlasení proforma faktury zákazník složí zálohu.
(4) Výroba bude zahájena, jakmile bude platba potvrzena naší bankou.
(5) Zboží odešlete v dohodnutém termínu dodání.
2. Můžete pro nás udělat OEM?
Ano. Pokud existuje určité množství objednávky, můžeme pro vás udělat OEM včetně tisku, loga a přizpůsobeného modelu.
3. Jak je to se zárukou?
Na záruku je 12 měsíců.
I když záruka není zodpovědná za ty, které byly porušeny násilím nebo aktualizovány jinými značkami.
