Turner ASI IP vstupní qam modulátor

Turner ASI IP vstup Qam Modulator je vysoce výkonný a nákladově efektivní mux-scrambling QAM modulátor navržený softelem

Odeslat dotaz

Představení produktu

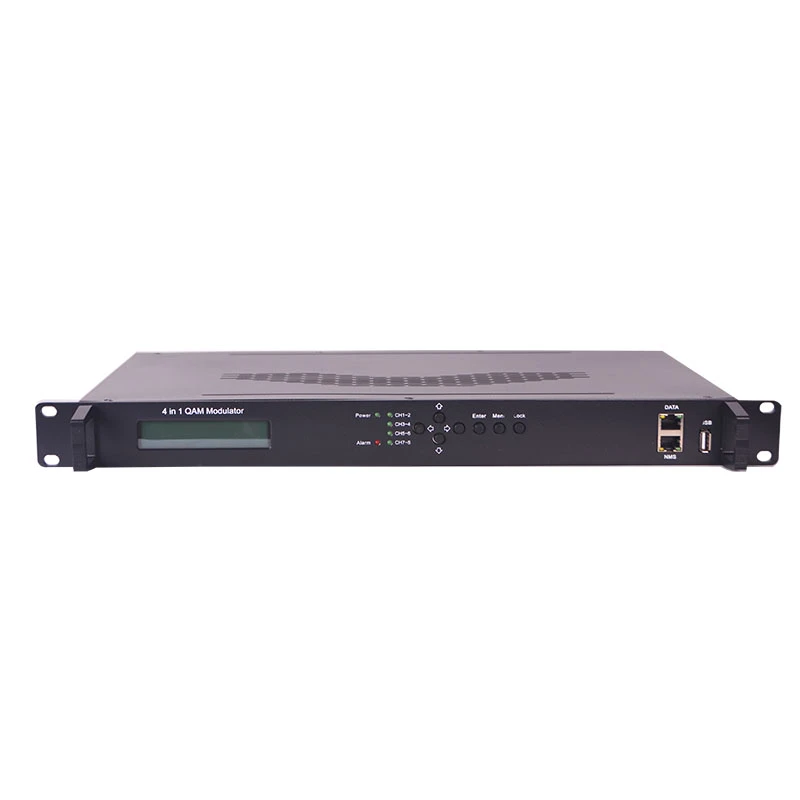

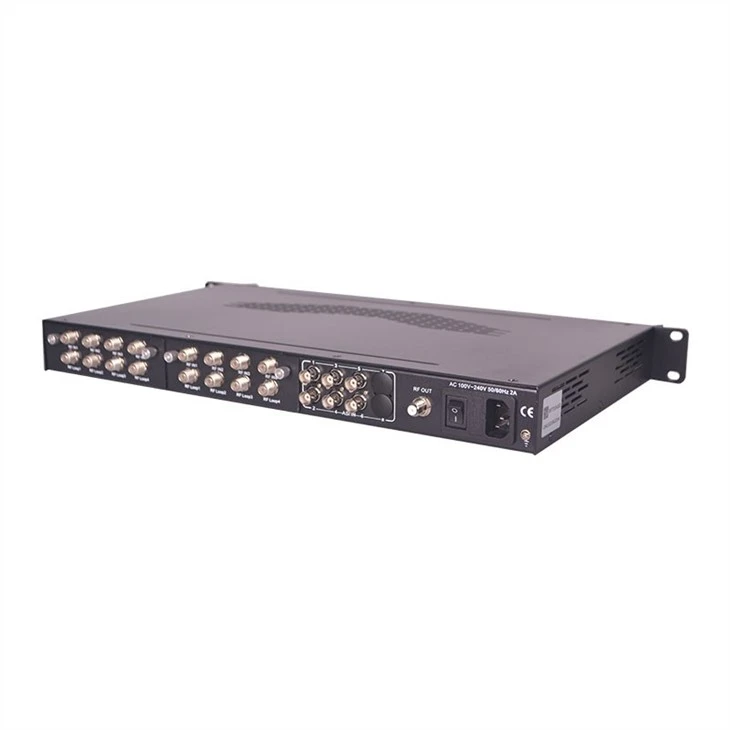

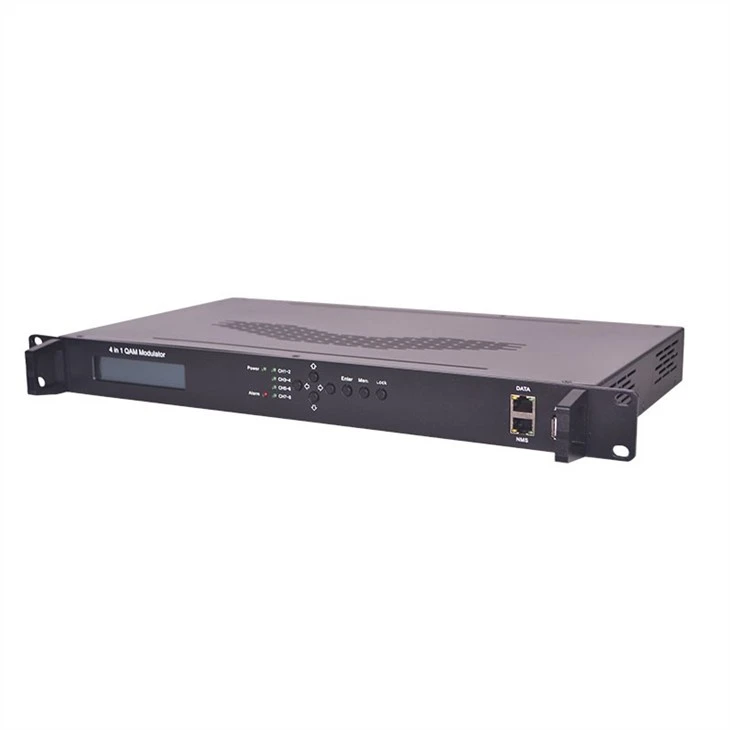

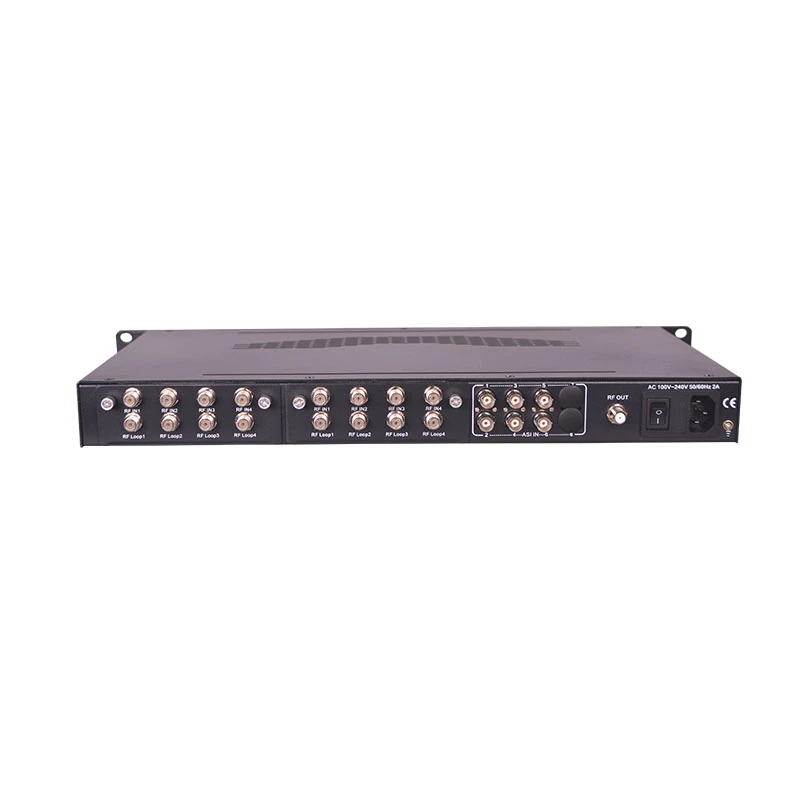

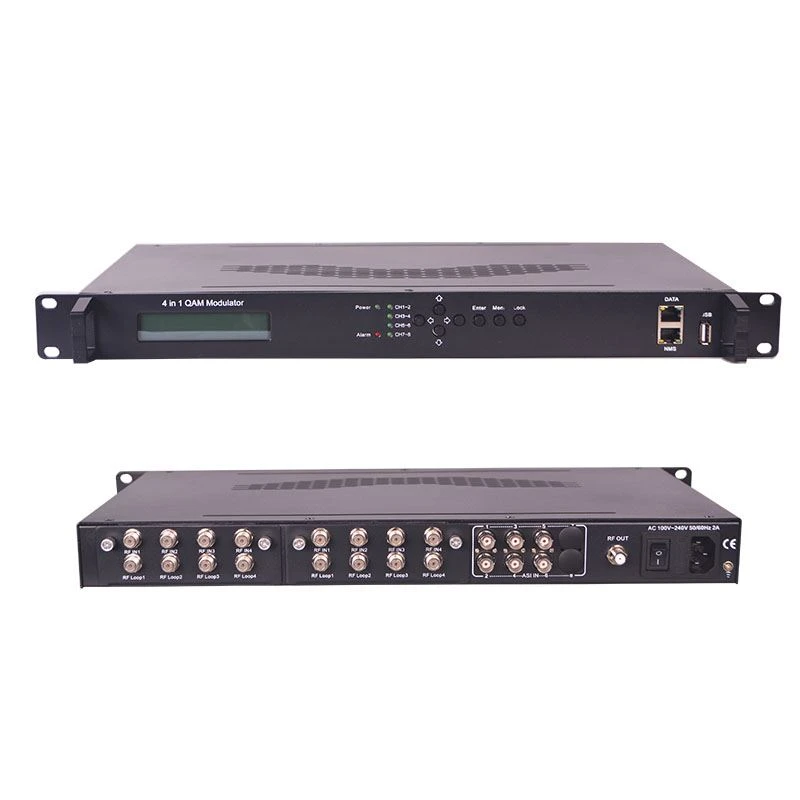

Turner ASI IP vstup Qam Modulátor

Přehled produktu

Turner, ASI, IP Input Qam Modulator je vysoce výkonný a nákladově efektivní mux-scrambling QAM modulátor navržený softelem . Turner, ASI, IP Input Qam Modulator má volitelné více vstupních portů. Po multiplexování, zakódování a procesu modulace QAM pak poskytuje 4 RF výstup. Pro splnění různých požadavků zákazníků je toto zařízení také vybaveno IP portem pro výstup 4 MPTS přes UDP. Jeho upojitelná konstrukce výrazně usnadňuje změnu modulů (demodulátoru) podle chátři. Čtyři CAMs/CI (Volitelné) doprovázené a BISS moduly mohou dešifrovat vstupy programů ze 4 tunerových vstupů. Jeho konstrukce připojitelné konstrukce výrazně usnadňuje výměnu modulů (demodulátoru) podle potřeby. Turner, ASI, IP Input Qam Modulator se také vyznačuje vysokou integrovanou úrovní, vysokým výkonem a nízkými náklady. To je velmi přizpůsobitelné nově generaci catv vysílacího systému.

Klíčové funkce

Volitelné více vstupních portů:

8 DVB-C/S/S2 FTA Tuner + 6 VSTUPNÍCH PORTŮ ASI+256 IP vstup (verze 1)

4 DVB-C/S/S2 Tuner se vstupními porty CAM+6 ASI (verze 2)

Podpora 4 kanálů multiplexování + 4 kanály scrambling + 4 kanály QAM modulace

Plně podporovat DVB-C (EN300 429) a ITU-T J.83A/B/C

Plně podporovat DVB obecný kódovací systém popis ETR289, simulcrypt standard

ETSI 101 197 a ETSI 103 197

Podpora přesného nastavení PCR

Podpora úprav a vkládání psi/SI

Vynikající index výkonu RF, MER≥40db

Podpora výstupu 4* MPTS přes UDP

4 CAM dešifruje více programů ze vstupu 4 tuneru (volitelné)

Podpora descramblingu BISS (pouze pro verzi 2)

Podpora LCD displeje a klávesnice

Podpora správy webu, aktualizací prostřednictvím webu a USB

Specifikace

Vstupní	8 DVB-C/S/S2 FTA Tuner + 6 ASI vstup+256 IP vstupní ersion 1
	4 DVB-C/S/S2 tuner s CAM + 6 ASI ersion 2
Sekce tuneru	DVB-C	Standardní	J.83A(DVB-C), J.83B, J.83C
		Vstupní frekvence	30MHz-1000Mhz
		Souhvězdí	16/32/64/128/256 QAM
	DVB-S	Vstupní frekvence	950–2150 MHz
		Rychlost symbolu	2-45Msps
		Síla signálu	-65~-25dBm
		Demodulace FEC	1/2, 2/3, 3/4, 5/6, 7/8 QPSK
	DVB-S2	Vstupní frekvence	950–2150 MHz
		Rychlost symbolu	QPSK 1 ~ 45Mbauds
			8PSK 2 ~ 30Mbauds
		Kódová sazba	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
		Režim demodulace	QPSK, 8PSK
Multiplexování	Maximální přetváření PID	Vstupní kanál 128per
	Funkce	Přetváření PID (automaticky nebo ručně)
		Přesné nastavení PCR
		Generovat tabulku PSI/SI automaticky
Zakódování	Maximální simulcrypt CA	4
	Standardní	ETSI 101 197, ETSI 103 197
	Připojení	Místní/vzdálené připojení
Modulace	Kanál QAM	4
	Standardní	EN300 429/ITU-T J.83A/B/C
	Mer	≥40db
	RF frekvence	30 ~ 999MHz, krok 1KHz
	Úroveň rf výstupu	-20 ~ 0dbm (87 ~ 107 dbμV), krok 0,1 db
	Rychlost symbolu	5.0Msps ~ 9.0Msps, 1ksps krokování
	Souhvězdí	16/32/64/128/256QAM
		J.83A	J.83B	J.83C
	Souhvězdí	16/32/64/128/256QAM	64/256 QAM	64/256 QAM
	Šířky pásma	8M	6M	6M
Systému	Místní rozhraní	LCD + ovládací tlačítka
	Vzdálené	Webová NMS
	Správa
	Streamovat ven	4 * MPTS přes UDP out (RJ45, 1000M, Jednosměrové/vícesměrové vysílání)
	Jazyk	Angličtina a čínština
	Inovace softwaru	Web a USB
Obecné	Rozměr (WDH)	482mm×300mm×44.5mm
	Hmotnost	3,7 kg
	Teplota	0 ~45 °C (provoz) ; -20 ~ 80 ° C (skladování)
	Sílu	AC 100V±1050/60Hz;
		AC 220V±10%, 50/60HZ
	Spotřeby	25W
