Obousměrný zesilovač

MLE-02-1G CATV obousměrný zesilovač



MLE-02 je druh obousměrného zesilovače s jedním vstupním portem a jedním výstupním portem, který se pohybuje vpřed od 28 dB do 41 dB a maximální zisk obrácené cesty může dosáhnout 23 dB. V tradiční koaxiální síti může být použit jako kufrový zesilovač, může být také použit jako zesilovač prodlužování linky v síti HFC. Jeho konstrukce typu nádrže je vhodná pro údržbu.



MLE-02 přijímá dvoustupňový modul GaAs vpřed vpřed, který se pohybuje v rozmezí od 28 dB do 38/41 dB, takže jej lze široce aplikovat. Pracovní napětí ~ 60 V je napájeno kabelem a pracovní napětí AC je 35 V ~ 90 V, takže vstupní i výstupní port může nakrmit další zesilovač. MLE-02 lze nastavit jako jednosměrný režim a v budoucnu upgradovat na obousměrný režim.

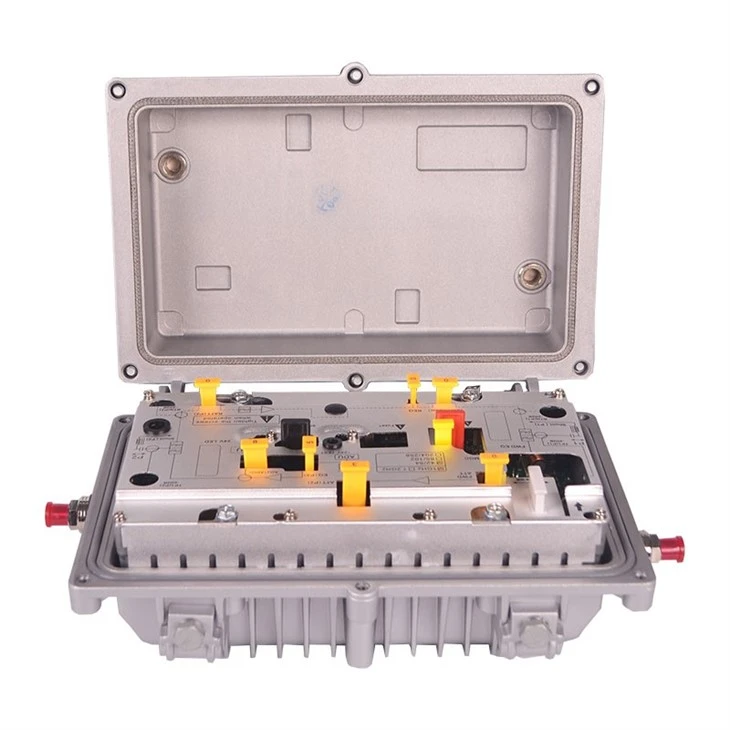

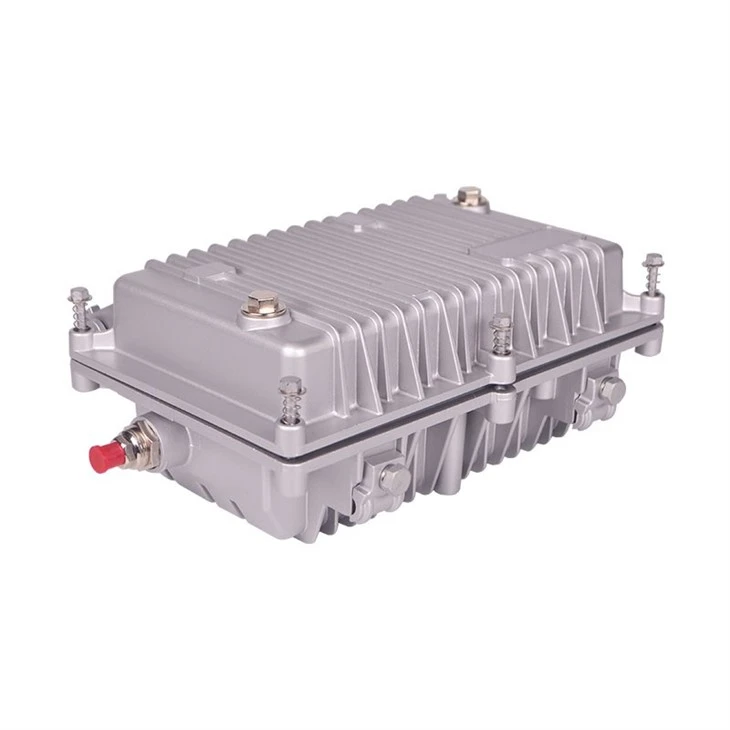

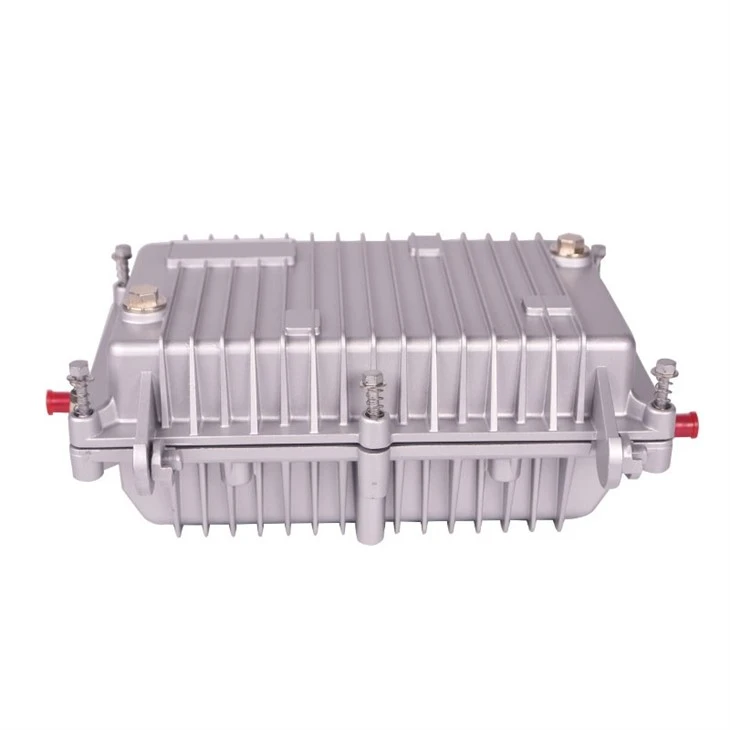

MLE-02 obsahuje RF zesilovač hybrid a napájení. Housec hliníku odolný proti vodě je vhodné pro venkovní provoz. Různé komponenty a možnosti mohou splňovat mnoho různých požadavků.



Napájecí zdroj MLE-02 je SMPS (napájení režimu přepínání), která je fixována v dolní polovině nádrže. Vstupní napětí je ~ 35 ~ 90 V a pracovní šířka pásma je 47 ~ 63MHz. Výstupní napětí je +24 v. Výstupní proud stejnosměrného proudu může dosáhnout 1,5a.





Funkce CATVObousměrné Zesilovač

5-1002MHz, obousměrné

Výstupní svah a obrácený ekvalizér lze odladit pevným útlumem, 1 dB.

Lze specifikovat frekvenci diploxeru

Modul GaAS

Napájení napájení 35V-90V

Max Overcrurrent schopnost 15a

MTBF>50000 hodin



Specifikace

Žádný	Položka	Vpřed	Obrácený	Poznámka
1	Frekvence (MHz)	54/105/258~1002	5~42/87/204	Podle frekvence rozdělení
2	Platness (DB)	±0.6	±0.5
3	Ztráta návratu	Větší nebo rovna 16 (FH-750MHz) Větší nebo rovna 14 (751-1002MHz)	Větší nebo rovna 16
4	Nominální zisk	28-38/41	0/20
5	Min plný zisk	Větší nebo rovna 42	Větší nebo rovna 22
6	Vyrovnávání/analog	3-21/0-12	0-16	Vpřed 1,5 dB krok, obrácený 1 dB krok
7	Výstup vpřed	14 dB (54M-1002M)	null
8	Hluk (DB)	＜8
9	Rozsah AGC	± 3dB (režim širokopásmového připojení, změna úrovně výstupu 0,3 dB)		Vpřed
10	Úroveň dopředu	38DBMV-50DBMV
11	Úroveň testovacího portu (DB)	-20±1
12	Frekvence testovacího portu Response (DB)	±1
13	Pracovní napětí (V/DC)	+24
14	HUM (DB)	Větší nebo rovna 66
15	AC vstup (V/AC)	~35-90V
16	AC (A/AC)	15		Max nepřetržitý nad proudem
17	Nastavení úrovně (DB)	0-20		Krok 1db
18	Konektor	Konektor 24/8 palce 24 zubů
19	Vstupní/výstupní odpor (Ω)	75
20	C/CSO (DB)	63	-	110 NTSC kanály + 22 10 DB Low QAM Signál, 48 dBMV (750MHz), 14db výstup svahu, 10 dB (54m-750m)
21	C/CTB (DB)	65	-
22	Pracovní teplota (%)	-25 stupňů -+55 stupeň
23	Spotřeba energie	25W
24	Teplota skladování	-40 stupňů -+70 stupeň nekondenzace
25	Dimenze (mm)	320L×200W×100H
26	Hmotnost (kg)	Max 2 kg
27	Shell vodotěsný	IP67





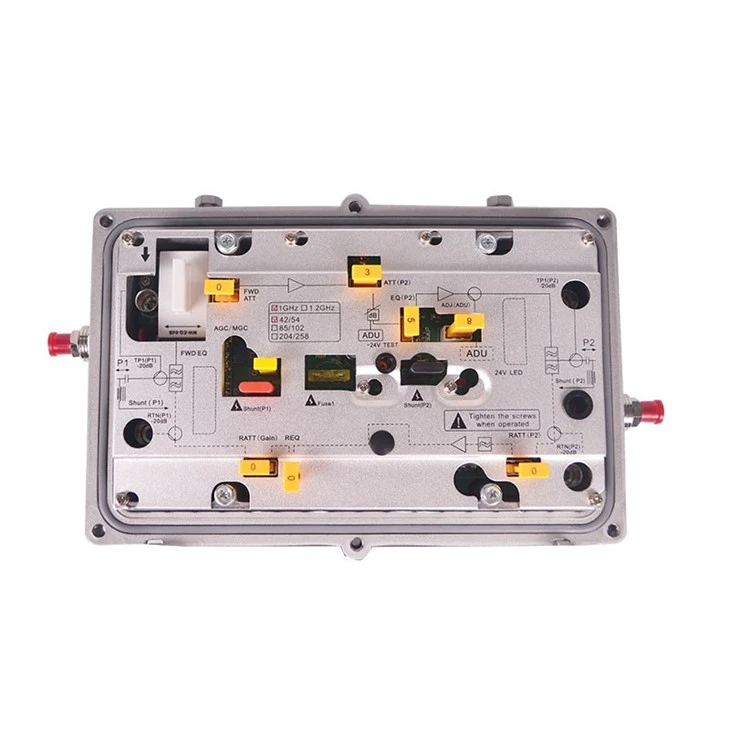

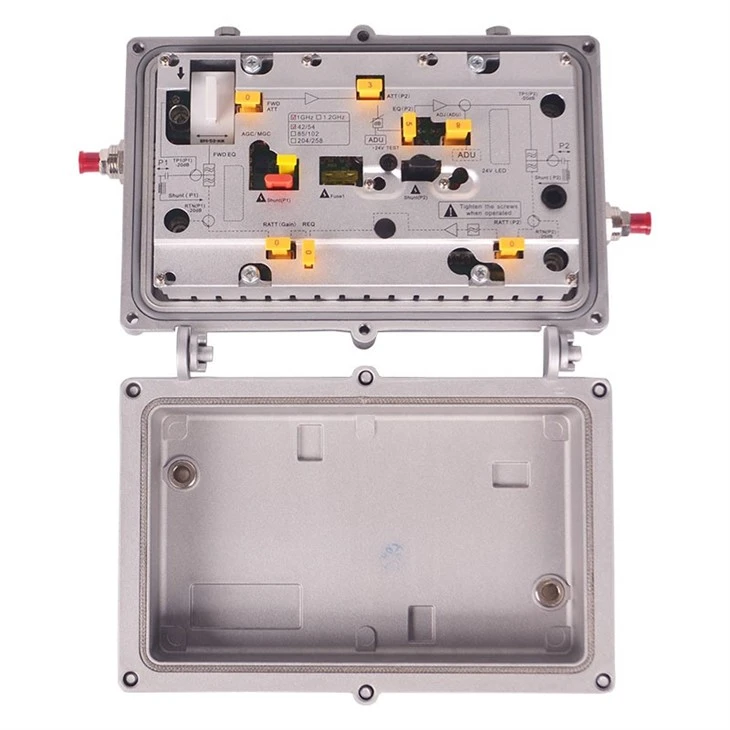

Přední cesta

MLE-02 lze rozdělit do dopředné cesty a obrácenou cestu. Forward vstup obsahuje kabelový ekvalizér (simulátor) a pevný útlum. Rozsah EQ kabelového ekvalizéru (simulátor) je 3 ~ 21 dB/0 ~ 12 dB, 1,5 dB/krok. Ekvalizér (simulátor) se používá k kompenzaci útlumu různé frekvence při přenosu a opravě dopředné vstupní úrovně. Útlum se používá k úpravě dopředné úrovně vstupní úrovně na vhodnou hodnotu.

V dopředu přijímá dvoustupňový amplify hybrid a poskytuje zisk 28 ~ 41BM. Šířka pásma je 54/87/105/258-1002MHz. Přijímá modul push-pull nebo GaAs s nízkým šumem v první fázi, aby předběžně amplifikoval vstupní signál a modul GaaS s dvojitým výkonem ve druhé fázi, aby se zajistilo minimální nelineární zkreslení při vysoké úrovni. Mezi dvoustupňovými moduly Amplify existují útlumny, korekční obvod frekvenční a ekvalizéry. Instalace ekvalizérů je stejná jako pevné atenuátory a lze ji změnit podle požadavku. Obvod mezi dvoustupňovými moduly má upravit výstupní zisk a výstupní sklon RF.

Vpřed ekvalizér obsahuje obvod pevného ekvalizéru sestavení 6DB a proměnlivý obvod ekvalizéru složený z pevného atenuátoru a periferního obvodu, což zajišťuje, že zesilovač získává určitý vyrovnávací výkon.

Pro vstupní i výstupní port je -20 dB. Přijímá režim směrového spojení a provozuje bez externího zatížení 75Ω.



REversed Path

Obrácená šířka pásma MBC-02 začíná od 5 MHz a různé koncové frekvence (42/65/85/204MHz) jsou k dispozici pro výběr. Vstupní atenuátory, filtry s nízkým průchodem, modul zvráceného zesilovače a ekvalizéry jsou zapsatelné, což je vhodné pro změnu. Na výstupním portu jsou pevné atenuátory a zesílení Amplify je upraveno výstupním atenuátorem Ratt (zisk). Pokud signál obrácení nevyžaduje amplify, může uživatel vybrat režim průchodu.

Obvod obráceného ekvalizéru je tvořen pevným atenuátorem a vnějším obvodem pro realizaci vyrovnávání 0-16db. Obrácený ekvalizér se používá k kompenzaci ztráty kabelu mezi obráceným výstupem, obráceným vstupem dalšího zesilovače a duplexeru. Pro splnění požadavku na vyrovnávání může uživatel připojit pevné útlumice v poloze REQ:

NOTE: Obvod obráceného ekvalizéru přijímá design podstavce, klasifikujte specifikaci obrácenou koncovou frekvencí. Req podstavec s různou frekvencí lze změnit na změnu SPLittingfrekvencezzesilovač.

Na vstupním i výstupním portu reverzní cesty je testovací bod -20 dB. Zkušební bod pracuje ve směrovém vazebním režimu, bez externího zatížení 75Ω.
