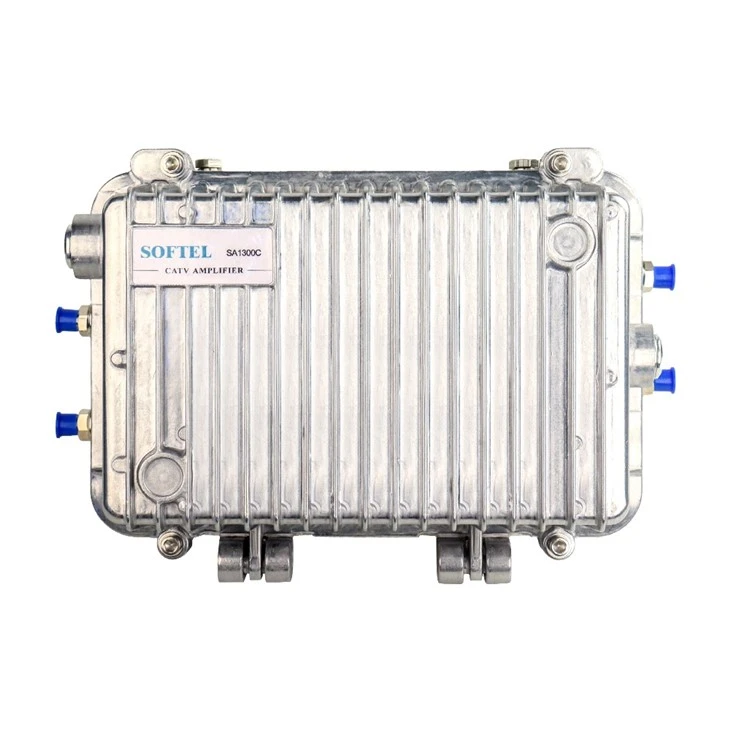

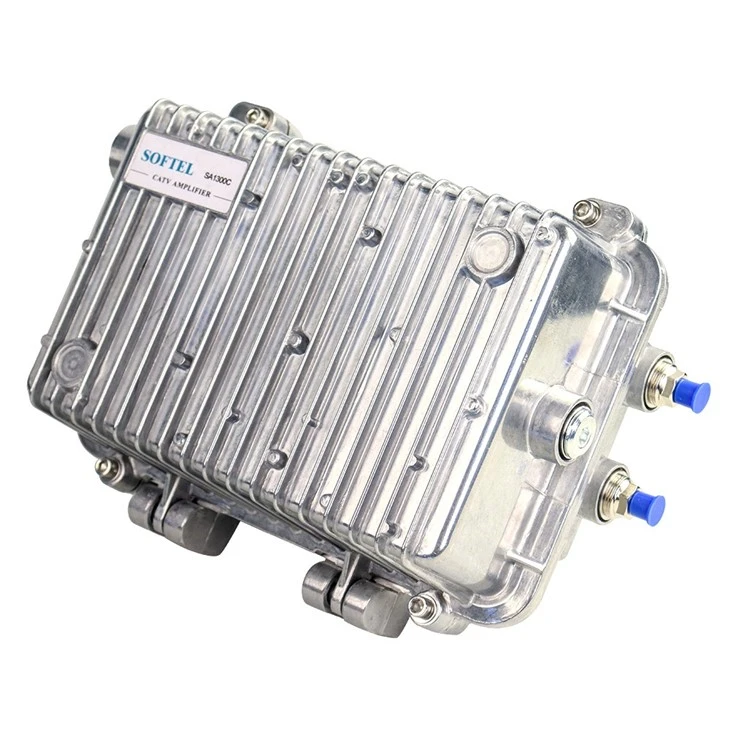

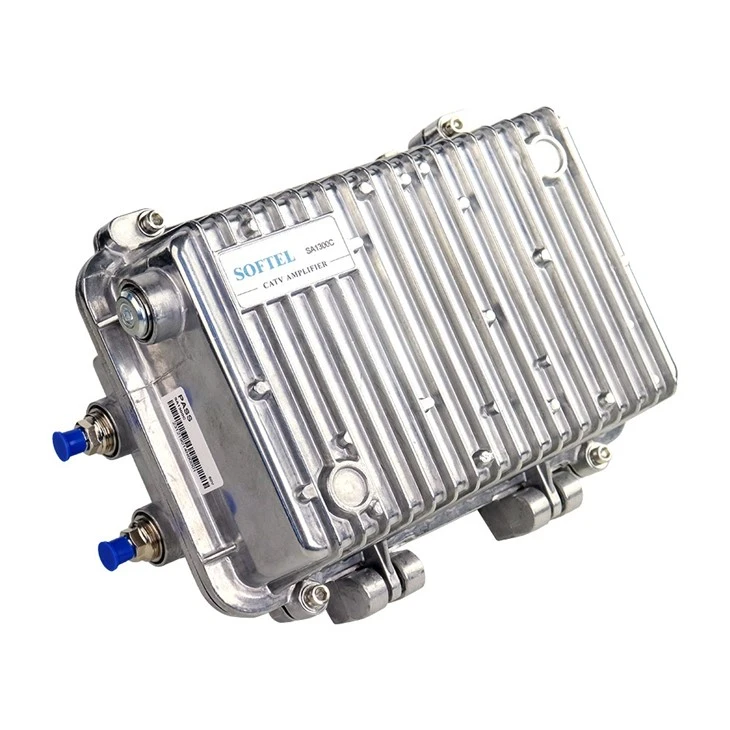

RF zesilovač výrobce

Položka

Jednotka

Technické parametry

Přední cesta

Frekvenční rozsah

MHz

47/54/85-862/1003

Jmenovitý zisk

db

30

34

36

38

40

Minimální úplný zisk

db

Větší nebo rovna 30

Větší nebo rovna 34

Větší nebo rovna 36

Větší nebo rovna 38

Větší nebo rovna 40

Hodnocená vstupní úroveň

DBμV

72

Jmenovitá úroveň výstupu

DBμV

108

Platnost v kapele

db

±0.75

Hluk

db

Menší nebo rovna 10

Ztráta návratu

db

Větší nebo rovna 16

Útlum

db

1-18 (pevná vložka, 1 dB krok)

Podle požadavků uživatele

Rovnováha

db

1-15 (pevná vložka, 1 dB krok)

C/ctb

db

65

Zkušební podmínka: 79 kanálů signál, výstupní úroveň: 85MHz/550MHz/860 MHz.

99DBUV/105DBUV/108 DBUV

C/cso

db

63

Skupinové zpoždění

ns

Méně nebo rovné 10 (112,25 MHz/116,68 MHz)

AC HUM modulace

%

< 2%

Získat stabilitu

db

-1.0 ~ +1.0

Návratová cesta

Frekvenční rozsah

MHz

5 ~ 30/42/65

Jmenovitý zisk

db

Větší nebo rovna 20

Minimální úplný zisk

db

Větší nebo rovna 22

Maximální úroveň výstupu

DBμV

Větší nebo rovna 110

Platnost v kapele

db

±0.75

Hluk

db

Méně nebo rovna 12

Ztráta návratu

db

Větší nebo rovna 16

Intermodulační poměr nosiče k druhému řádu

db

Větší nebo rovna 52

Zkušební podmínka: Úroveň výstupní úrovně 110DBUV, Zkušební body: F 1=10 MHz, F 2=60 MHz, F 3= F2-F 1=50 MHz

Skupinové zpoždění

ns

Méně nebo rovné 20 (57 MHz/59MHz)

AC HUM modulace

%

< 2%

Obecný výkon

Charakteristická impedance

Ω

75

Zkušební port

db

-20±1

Napětí napájení

V

A: AC (135 ~ 250) V; B: AC (45 ~ 90) V

Impuls odolat napětí (10/700 μs)

KV

> 5

Spotřeba energie

W

29

Dimenze

mm

295 (L) × 210 (W) × 150 (H)

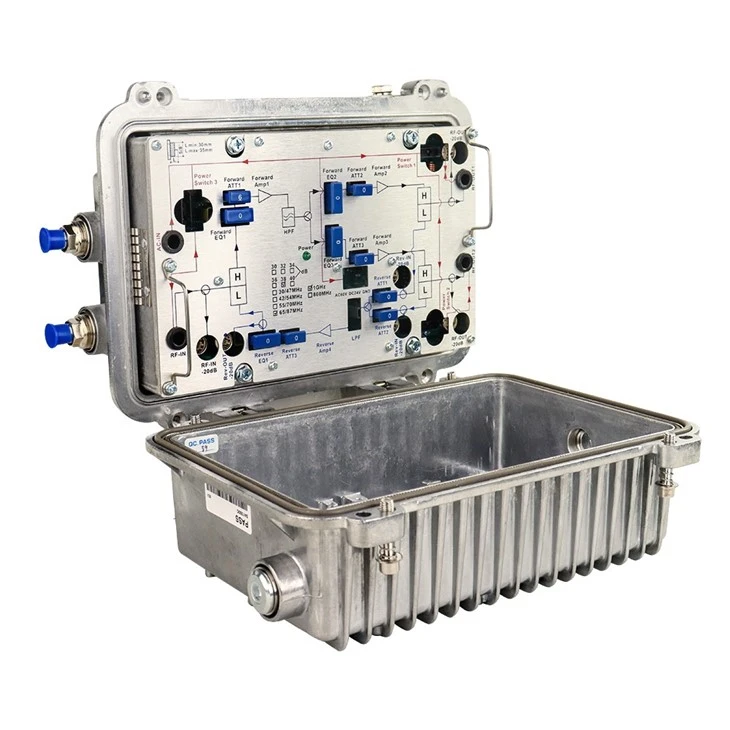

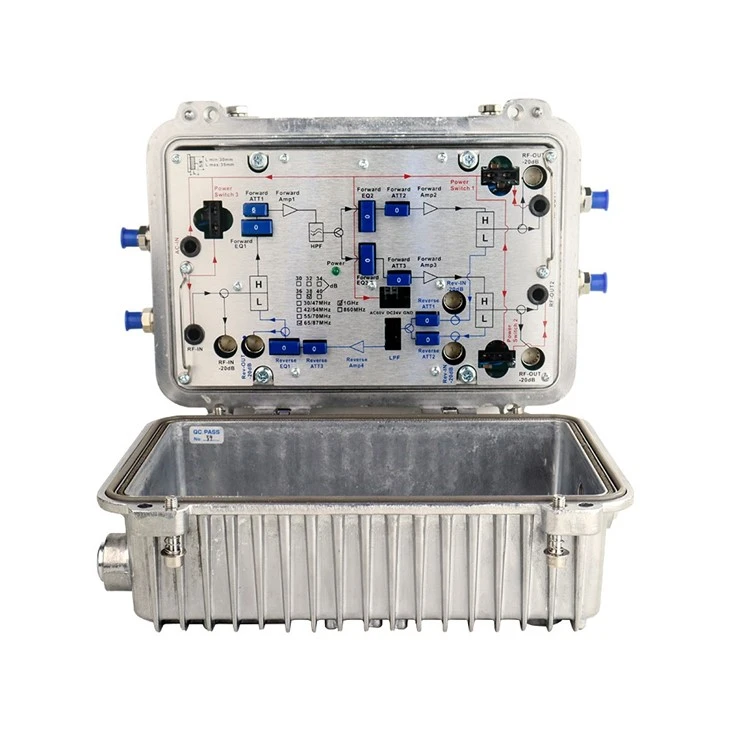

1

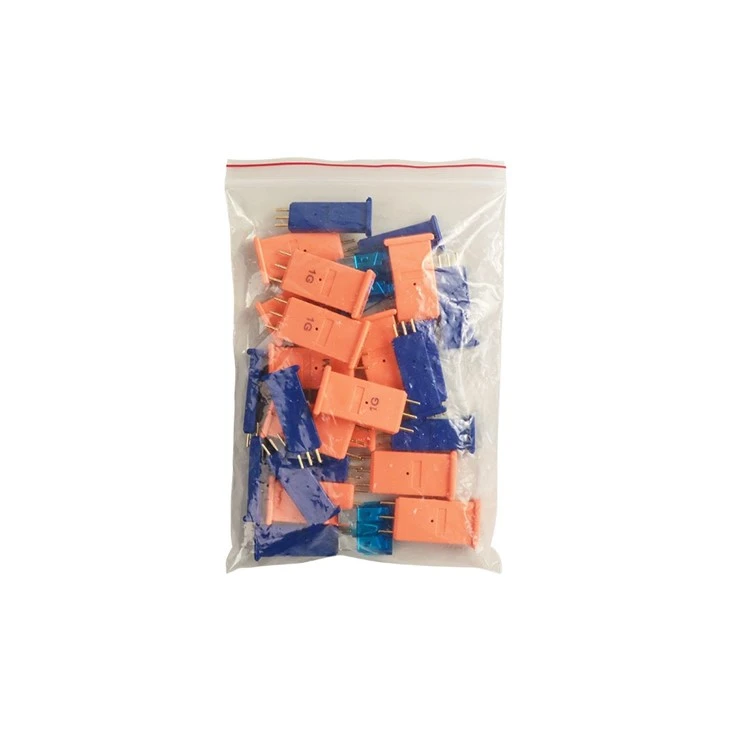

Vpřed pevný ATT vložení 1

2

Vpřed pevný ekv. Vložení 1

3

Indikátor napájení

4

Vpřed pevný ekv. Vložení 2

5

Vpřed pevný vložení ATT 2

6

Vpřed pevný ekv. Vložení 3

7

Vpřed pevný ATT vložení 3

8

Automatická pojistka 1

9

Forward Output 1 Zkušební port (-20 dB)

10

RF výstupní port 1

11

Zpětný vstupní testovací port 1 (-20 dB)

12

RF výstupní port 2

13

Forward Output 2 Testovací port (-20 dB)

14

Automatická pojistka 3

15

Port napájecího zdroje AC60V

16

Power Port

17

RF vstupní port

18

Port Forward Input Test Port (-20dB)

19

Zkušený testovací port (-20 dB)

20

Zpětný pevný ekv. Vložení 1

21

Zpětný pevný vložení ATT 3

22

Filtr nízkého průchodu

23

Zpětný pevný vložení ATT 1

24

Zpětný pevný vložení ATT 2

25

Zpětný vstupní testovací port 2 (-20 dB)

26

Automatická pojistka 2
