Vnitřní RF zesilovač
SA801H vnitřní RF zesilovač
SA801H Vnitřní zesilovač jednosměrného uživatele je speciální navržený pro poslední „1 km“ obousměrné přenosové sítě CATV. Přijímá CATV specializované RF moduly (SOT -115 zabalené), má dobré indexy, nízkou spotřebu energie, vysokou spolehlivost a vynikající nákladovou výkonnost. Je vhodná pro malou a střední síť pro přenos CATV.
Výkonné charakteristiky
SA801H Vnitřní uživatelé RF zesilovačPřijměte obvod mikrovlnné trubice s nízkým šumem nebo CATV vyhrazenými RF moduly (SOT -115 zabalený), stabilní výstupní úroveň a dobré nelineární indexy.
Vestavěné proměnné EQ a ATT a vědecký a přiměřený detekční detekční port činí ladění zařízení pohodlnější.
Přijměte bydlení z hliníkové slitiny, má dobrý rozptyl tepla a pěkný vzhled. Zařízení může dlouhodobě neustále pracovat za venkovního stavu environmentálního stavu kvůli vysoké spolehlivé lineární síle a přísnému protisvětlení.
Hlavní index výkonu
|
Položka |
Jednotka |
Parametr výkonu |
|
Přední cesta |
||
|
Frekvenční rozsah |
Megahertz |
47 ~860 |
|
Jmenovitý zisk |
db |
30 |
|
Min zisk |
db |
Větší nebo rovna 30 |
|
Hodnocená vstupní úroveň |
DBμV |
70±2 |
|
Jmenovitá úroveň výstupu |
DBμV |
100 |
|
Platnost v kapele |
db |
±1 |
|
Hluk |
db |
Menší nebo rovna 10 |
|
Ztráta návratu |
db |
Větší nebo rovna 14 |
|
C/ctb |
db |
Větší nebo rovna 58 |
|
C/cso |
db |
Větší nebo rovna 56 |
|
Skupinové zpoždění |
Ns |
Méně nebo rovné 10 (112,25 MHz/116,68 MHz) |
|
Poměr signálu k hum |
db |
< 2 |
|
Získat stabilitu |
db |
-1.0 ~ + 1.0 |
|
Obecný výkon |
||
|
Charakteristická impedance |
Ω |
75 |
|
Přívodní napětí |
V |
A: AC (165-250) V; B: AC (35-60) v |
|
Impuls odolat napětí (10/700 μs) |
KV |
＞5 |
|
Spotřeba energie |
Va |
8 |
|
Dimenze |
milimetr |
178(L) x 100 (W) x 55(H) |

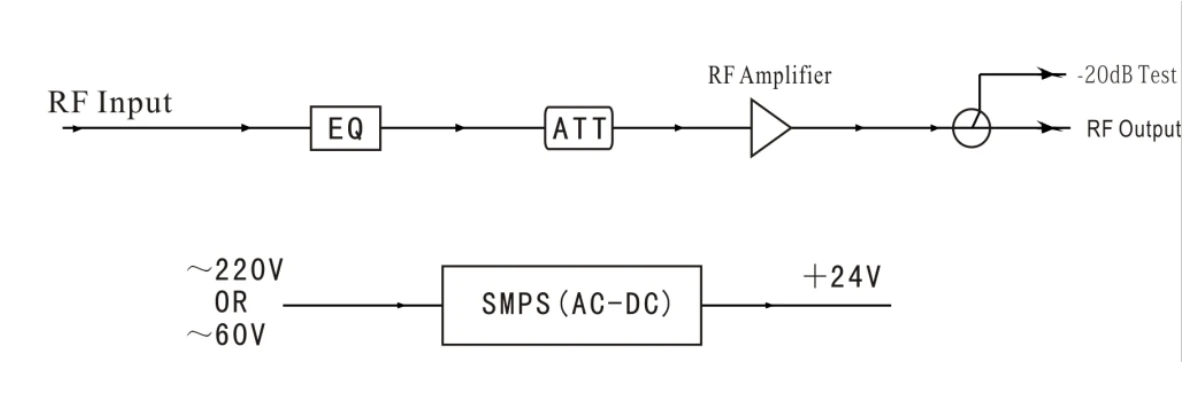

Blok diagram vnitřního RF zesilovače

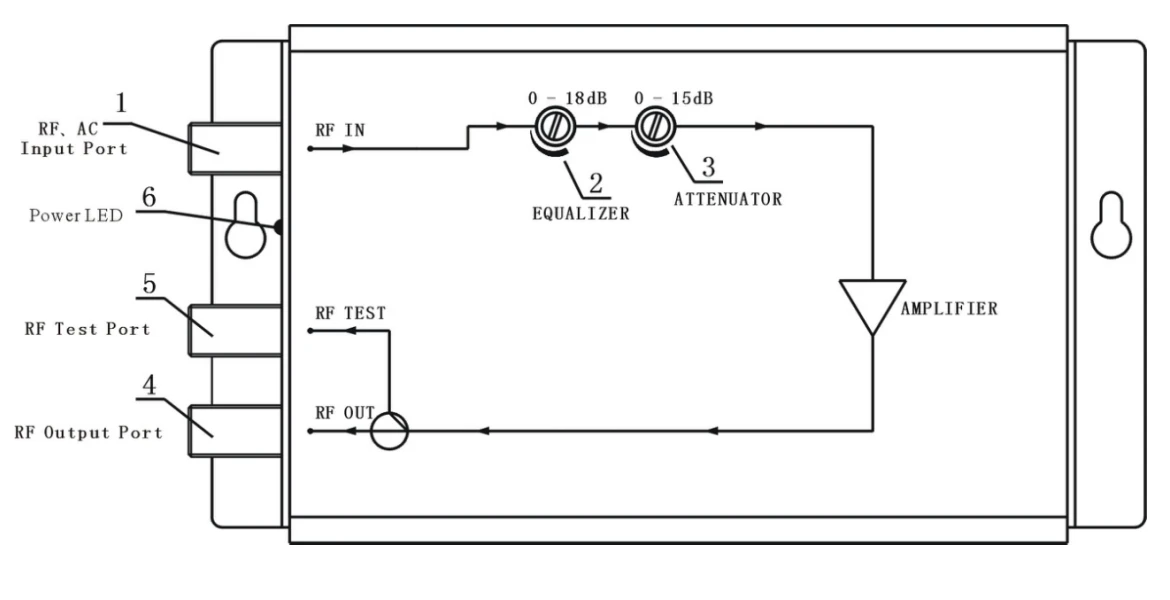

Popis struktury
