CATV modulátor 16 kanálů
CATV modulátor 16 kanálů

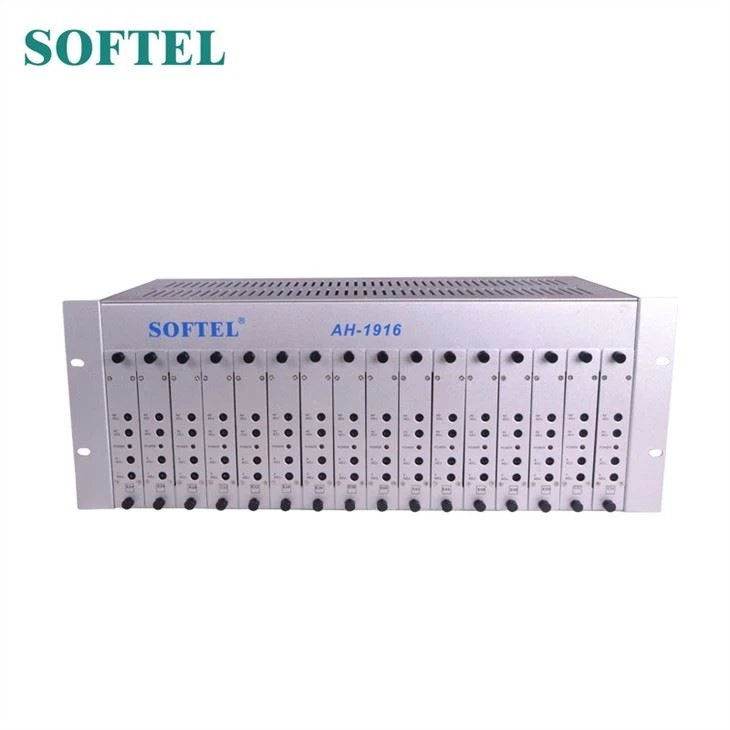

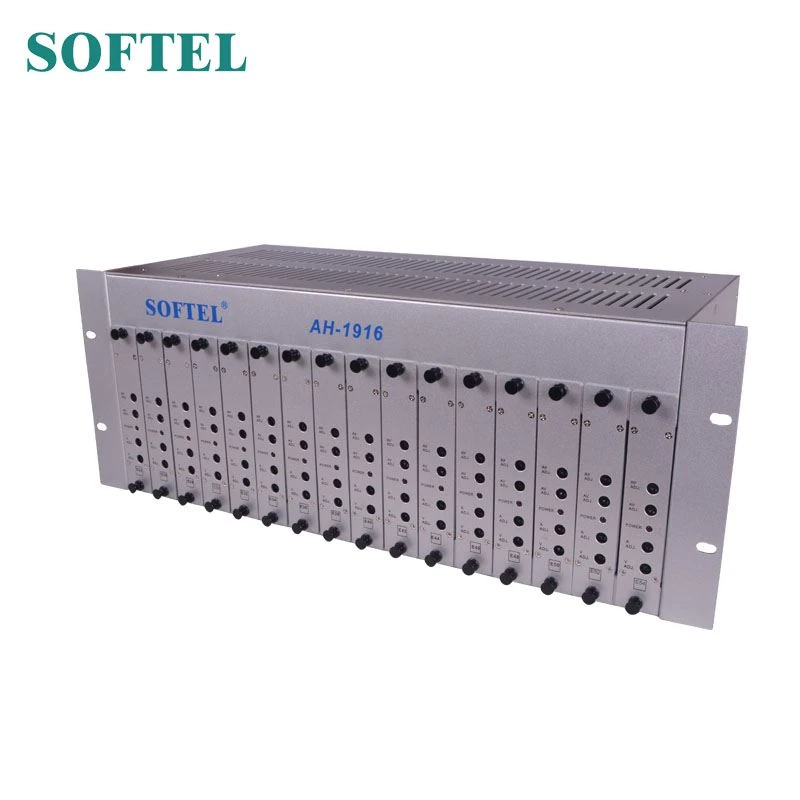

CATV modulátor 16 kanálů je šasi namontované na stojanu 4RU, které umožňuje instalaci až 16 kusů fixních mini modulátorů řízených mikroprocesorem. Integrovaný aktivní slučovač eliminuje zbytečnou kabeláž a potenciální problém s připojením a zajišťuje vysokou výstupní úroveň. Všechny karty modulátorů jsou z výroby perfektně nastaveny na požadované kanály a mají správný offset.
VLASTNOSTI 16 kanálového modulátoru CATV
1. Zakrnělá selektivita bočního pásma umožňuje bezúdržbovou konfiguraci sousedního kanálu
2. Dva chladicí ventilátory pro dlouhou životnost
Úroveň výstupu kombinovaného výstupu 3,45dBmV, není potřeba žádný další kombinátor
4. Filtrování SAW (povrchová akustická vlna) na IF pro lepší v pásmu C / N
5. Ovládací prvky přístupu na předním panelu umožňují snadné nastavení
6. K dispozici v konfiguracích NTSC nebo PAL
Specifikace televizního modulátoru 24 kanálů
Podvozek | ||
RF | Rozsah frekvencí | 45 ~ 860 MHz |
Výstupní konektor | F konektor | |
Úroveň výstupu | 105 dBµV (přizpůsob.) | |
Zkušební bod | -20 dB | |
Izolace port na port | ≥ 35 dB | |
Ztráta z vrácení | ≥ 12 dB | |
Získat | D 8 dB | |
GENERÁLNÍ | Kapacita modulátoru | 16 |
Rozsah vstupního napětí | 110V nebo 220V | |
Větrák | 2 | |
Spotřeba | 57 W (plně načteno) | |
Dimenze | 42 * 17 * 20 cm | |
Čistá hmotnost | 10 KG (plně načteno) | |
Přepravní váha | 3,7 KG (pouze podvozek) | |
| 11 KG (plně načteno) | ||
Velikost kartonu | 53 * 30 * 24 cm | |
| Modulátorová karta | ||
RF | Výstupní frekvence | 45 ~ 860 MHz |
Úroveň výstupu | 113dBµV (úprava) | |
Výstupní konektor | F konektor | |
A / VRatio | -11 ~ -18 dB (upraveno) | |
Frekvenční stabilita | ± 5KHz | |
Úroveň vstupu videa | 0,6 - 1,5 Vp-p (87,5% modulace) | |
Video vstupní konektor | Žlutá RCA | |
Úroveň zvukového vstupu | 1Vp-p (25KHz dev.) | |
Zvukový vstupní konektor | Bílý RCA | |
VŠEOBECNÉ | Napětí | DC 5V |

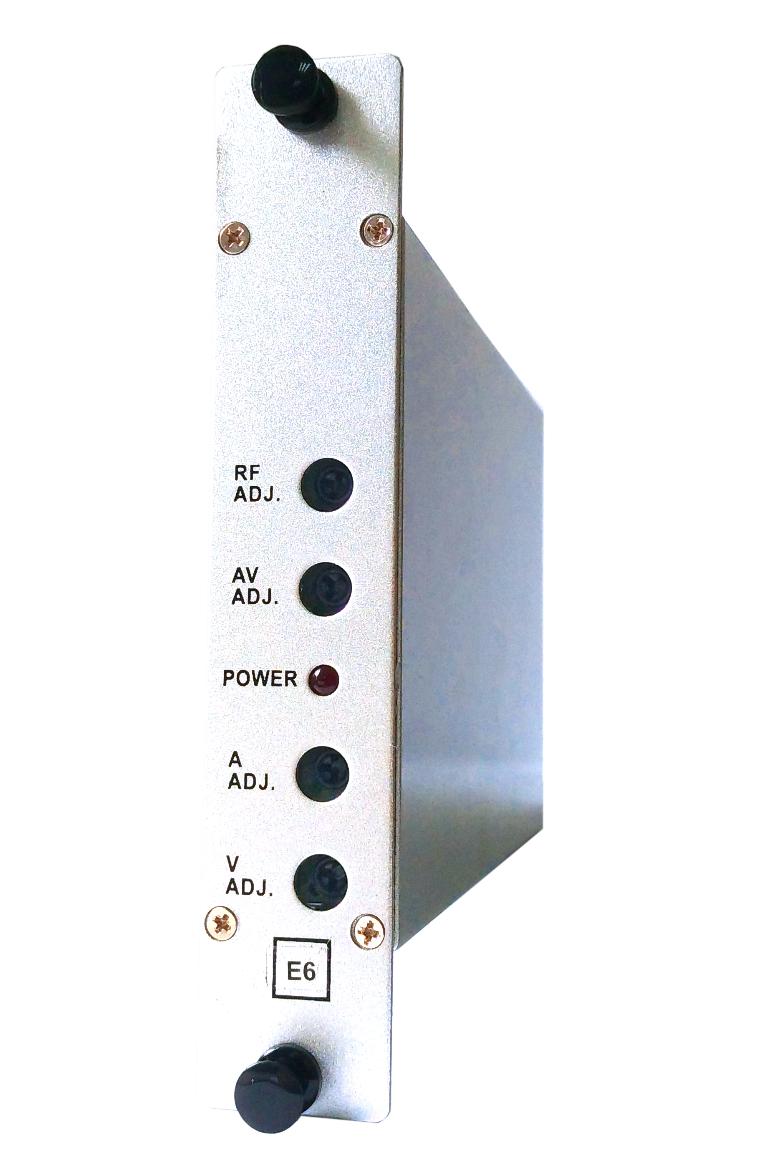

1. Tlačítko
Uchopte modulátorovou kartu do šasi
2. RF ADJ.
Úprava výstupní úrovně. Ovládání je nastavitelné v rozsahu 17 dB. Úroveň zvýšíte otočením ve směru hodinových ručiček
3. AV ADJ.
Upravte poměr zvuku a videa v rozsahu 18 dB. Prosím, neměňte to, protože je to perfektně nastaveno v továrně.
4. INDIKÁTOR NAPÁJENÍ
Červená LED svítí, když je napájen modulátor
5. A ADJ.
Slouží k nastavení odchylky pro modulaci zvuku. Otáčením ve směru hodinových ručiček zvětšíte odchylku.
6. V ADJ.
Tento ovládací prvek upravuje index modulace videa, který je nastaven na 87,5%. Jas zvýšíte otočením ve směru hodinových ručiček.
7. Štítek kanálu
Označení názvu kanálu
