Analogový modulátor CATV 24 v 1

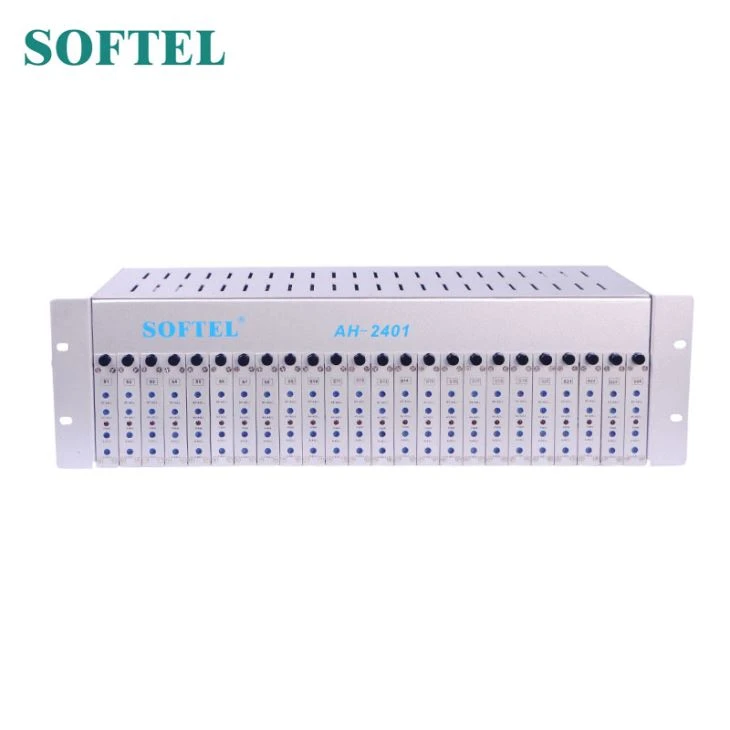

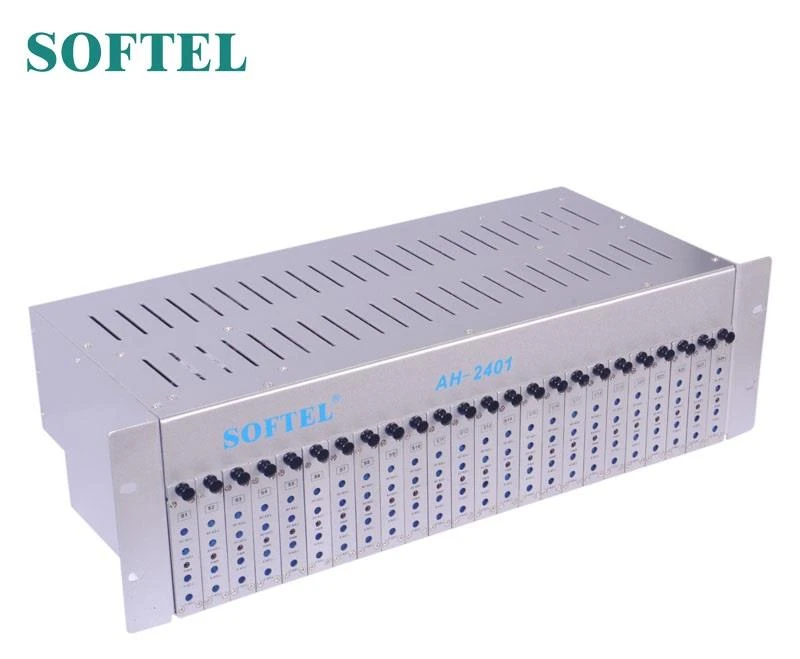

AH2401 je rám 3RU namontovaný na stojanu, který umožňuje instalaci až 24 kusů mikroprocesorem ovládaných pevných mini-modulátorů. 40dBmV výstupní úroveň podvozku, není potřeba další kombinátor.
Funkce
1. Spínaný napájecí zdroj pro flexibilitu instalace a přesnou regulaci napětí
2. Dva chladicí ventilátory pro dlouhou životnost tohoto analogového modulátoru CATV 24 v 1
3. Stereo funkce volitelná
4. Filtrování SAW (povrchová akustická vlna) na IF pro lepší v pásmu C / N
5. Ovládací prvky přístupu na předním panelu umožňují snadné nastavení

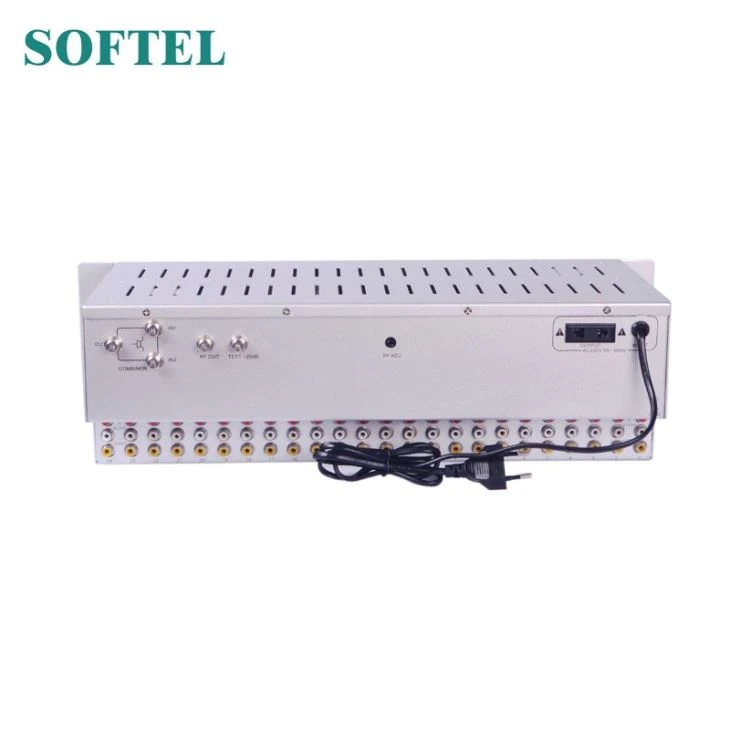

6. Zadní panel má slučovací smyčku pro snadné připojení
Specifikace
Rozsah frekvencí | 47 ~ 860 MHz |
Výstupní úroveň | > = 100dBmV |
C / N v pásmu | 60 dB |
C / N out-band | 62 dB |
Vstupní video konektor | RCA (žlutá) |
Vstupní audio konektor | RCA (bílá) |
RF výstupní konektor | 75Ω F-Female |
Napěťový vstup | DC 5V pro mini modulátor |
Výstupní frekvence | 47-860MHz |
Výstupní úroveň | 97dBμV (Adj.) |
Poměr A / V | -11 až -18dB (Adj. |
Frekvenční stabilita | ± 5 kHz |
Video | 75ΩF-žena |
Vstupní úroveň | 0,6 - 1,5 Vp-p (87,5% modulace) |
Video C / N | 50 dB |
Hukot / hluk | -50 dB |
Rozsah modulace | 0 ~ 90% |
Zvuk | 75ΩF-žena |
Vstupní úroveň | 1Vp-p (25 kHz dev.) |
Zkreslení | 1% |
RYCHLÁ INSTALACE
AH2401M, analogový modulátor CATV 24 v 1, je navržen pro vnitřní 19 '' rack. Zajistěte, aby mezi modulátory zůstal prostor pro cirkulaci vzduchu. Nikdy nevyjímejte zemnící kolík, aby nedošlo k úrazu elektrickým proudem. Zajistěte, aby elektrické vstupní kabely vstupující do budovy byly připojeny k zemi co nejblíže k vstupnímu bodu.
1.Vložte audio a video konektory před zapnutím napájení
2. Zahrejte modulátor a zkontrolujte obraz a zvuk
3.Nastavte požadované kanály, pokud tovární nastavení není to, co chcete
