Agilní modulátor Catv 16

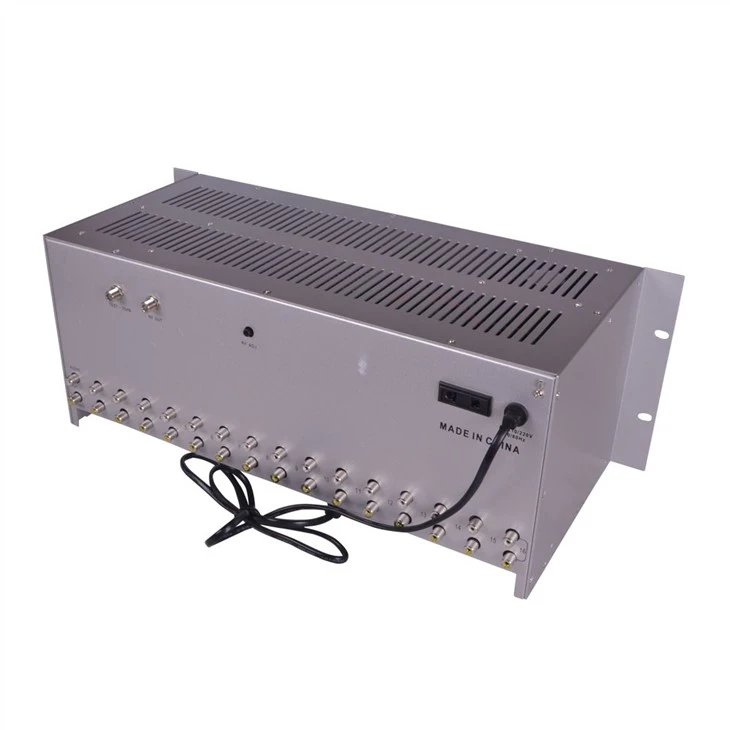

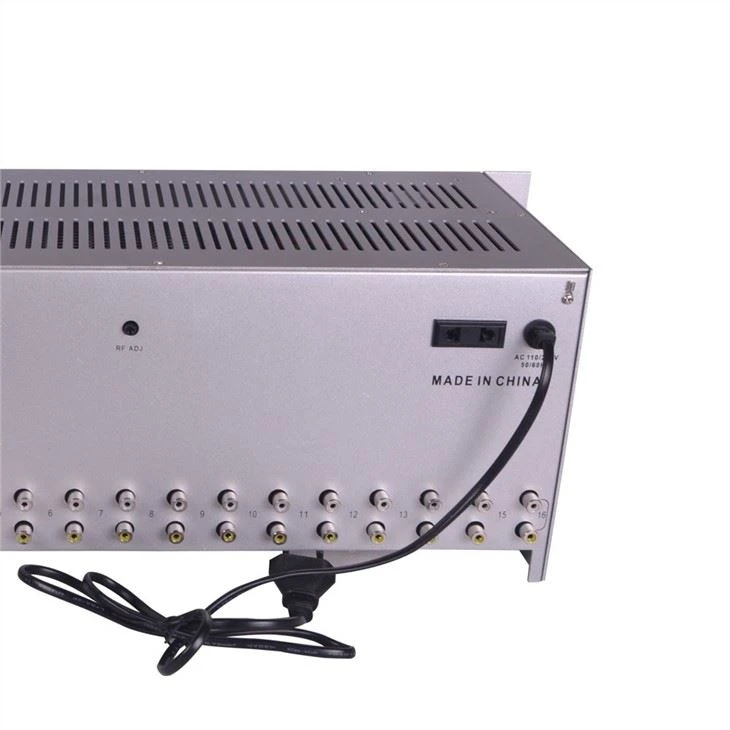

Agoniální modulátor catv 16 je 4RU rack montátorový podvozek, který umožňuje instalaci až 16 kusů vysoce kvalitních filtrovaných frekvenčních adekvalátorů SAW pokrývajících 860MHz.

Odeslat dotaz

Představení produktu

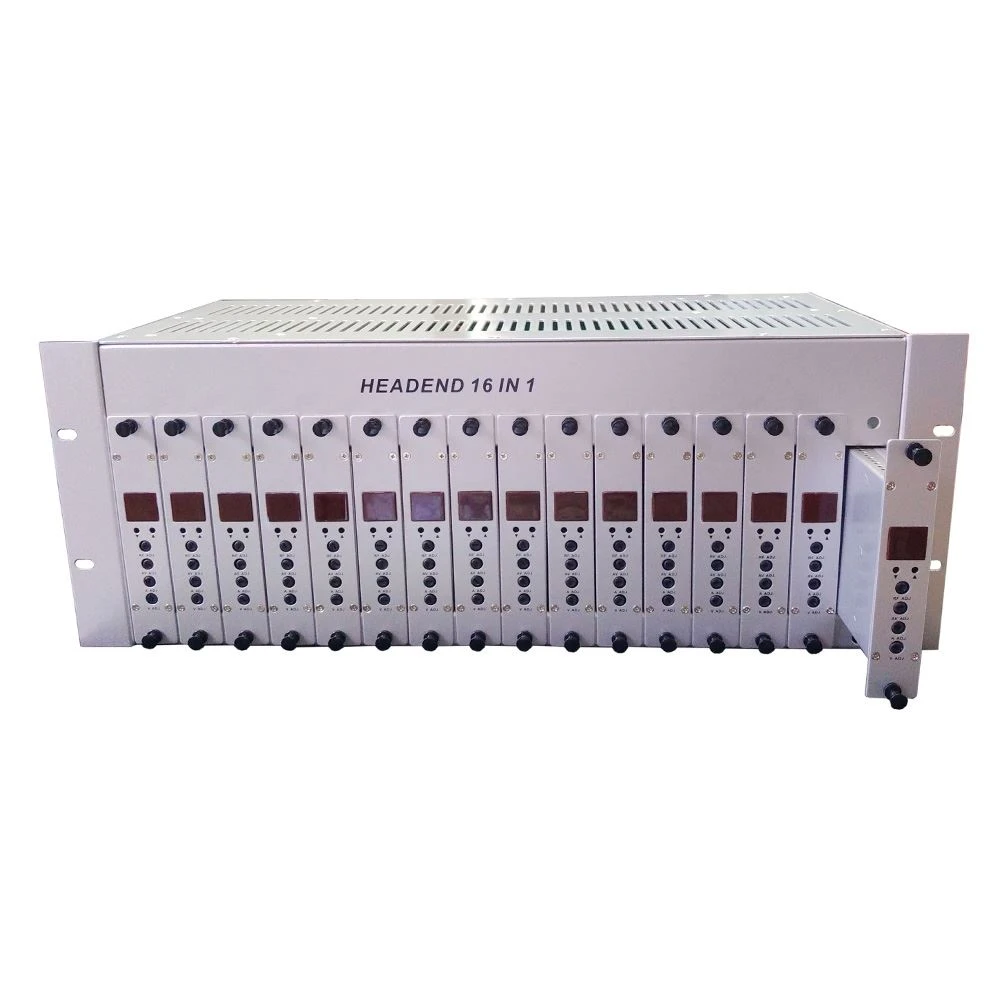

Agilní modulátor catv 16

Agoniální modulátor catv 16 je 4RU rack montátorový podvozek, který umožňuje instalaci až 16 kusů vysoce kvalitních filtrovaných frekvenčních adekvalátorů SAW pokrývajících 860MHz. Vestavěný aktivní slučovač eliminuje zbytečné kabeláže a potenciální problémy s připojením a zajišťuje vysokou úroveň výstupu. Nízký nestepný šum je ideální v přilehlém kanálu headend.

VLASTNOSTI agilního modulátoru catv 16

1. Plná frekvence agility umožňuje rychlé vytvoření sestav kanálů

2. Každý kanál je zcela nezávislý. Konfigurace kanálu je flexibilní

3. Dva chladicí ventilátory pro prodloužení životnosti

4. Žádná nevolatilní paměť zajišťuje, že programování kanálů zůstane i po výpadku napájení

5. Dvoumístný LED displej poskytuje rychlou identifikaci kanálu

6. K dispozici v konfiguracích NTSC nebo PAL

Specifikace agilního modulátoru catv 16

Podvozku
Rf	Frekvenční rozsah	45 ~ 860 MHz
	Výstupní konektor	F konektor
	Výstupní úroveň	105 dBμV (Adj.)
	Zkušební bod	-20 dB
	Port izolace do portu	≥ 35 dB
	Ztráta vrácení	≥ 12 dB
	Získat	+ 8 dB
GENERÁLNÍ	Kapacita modulátoru	16
	Rozsah vstupního napětí	110V nebo 220V
	Chladicí ventilátor	2
	Spotřeby	57W (plně zatíženo)
	Dimenze	42 * 17 *20 cm
	Čistá hmotnost	10 KG (plně zatíženo)
	Hmotnost přepravy	3,7 KG (pouze podvozek)
	Hmotnost přepravy	11 KG (plně zatíženo)
	Velikost kartonu	53 * 30 * 24 cm
	Modulační karta
Rf	Výstupní frekvence	45 ~ 860 MHz
	Výstupní úroveň	113 dBμV (Adj.)
	Výstupní konektor	F konektor
	Poměr A / V	-11 ~ -18 dB (Adj.)
	Stabilita frekvence	±5 KHz
	Úroveň vstupu videa	0,6-1,5Vp-p (87,5% modulace)
	Konektor pro vstup videa	Žlutá RCA
	Úroveň vstupu zvuku	1Vp-p (25KHz vývoj)
	Konektor pro vstup zvuku	Bílá RCA
Obecné	Napětí	Stejnosměrný dol 5V

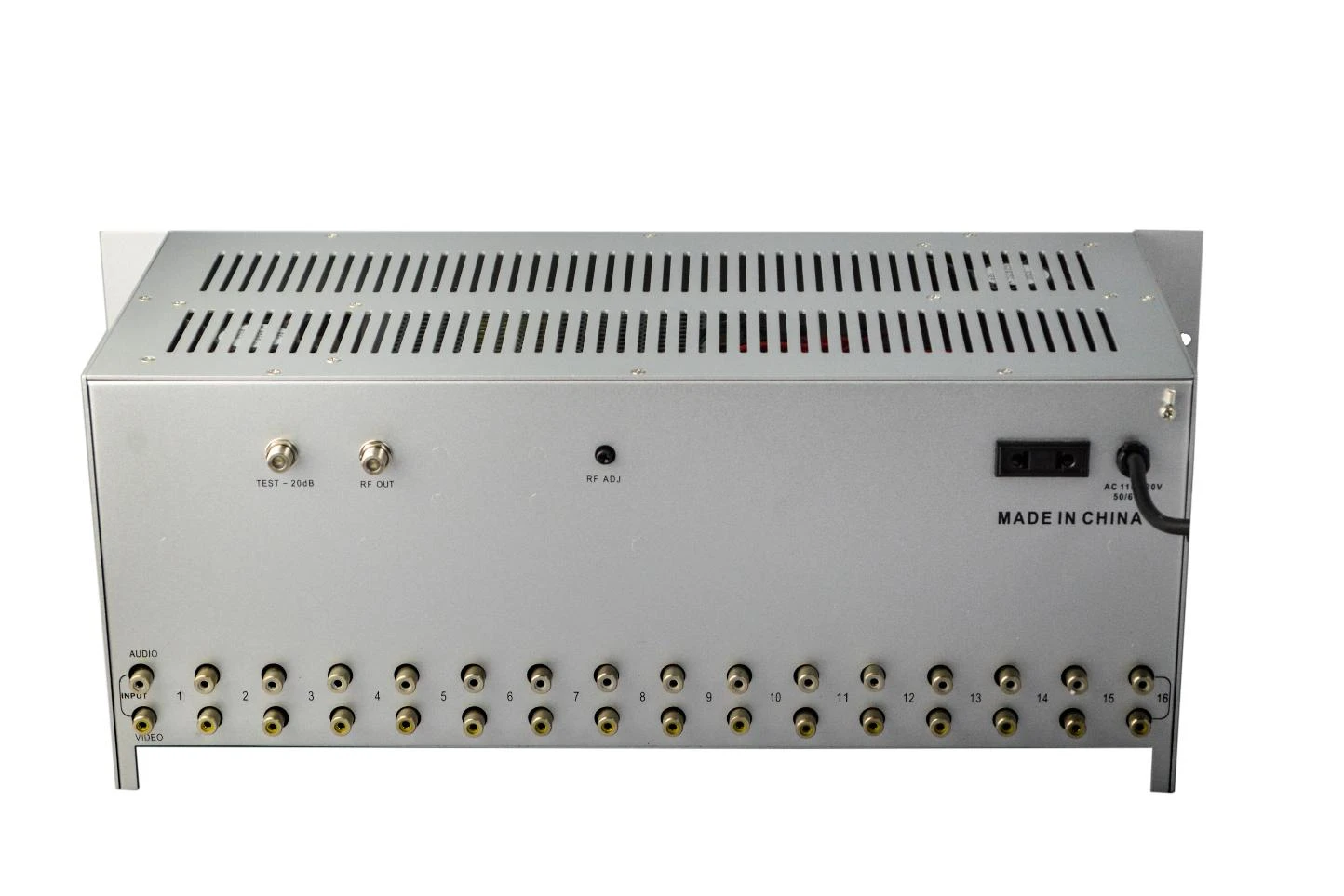

Agile modulator catv 16

1. VIDEO A AUDIO VSTUP
Vsít video a audio signál do každé karty modulátoru

2. ZKUŠEBNÍ BOD
Úroveň výstupu čtení v tomto bodě bude dolů 20dB od skutečného výstupu

3. RF výstup
Na tomto portu je k dispozici 16 modulovaných signálů CATV při maximálním výkonu 105 dBμV

4. RF VÝSTUP ADJ.
Nastavení výstupní úrovně schytiče na RF VÝSTUPU. Ovládání je nastavitelné v rozsahu 8dB. Otočením ve směru hodinových ručiček zvýšíte výstupní úroveň

5. ZÁSUVKA NAPÁJECÍHO KABELU A KABEL
110V nebo 220V zdroj energie

6.
Pro modulační uzemnění
