1550nm externí modulovaný optický vysílač

1550nm externí modulovaný optický vysílač, který je produktem nejvyšší úrovně.

Odeslat dotaz

Představení produktu

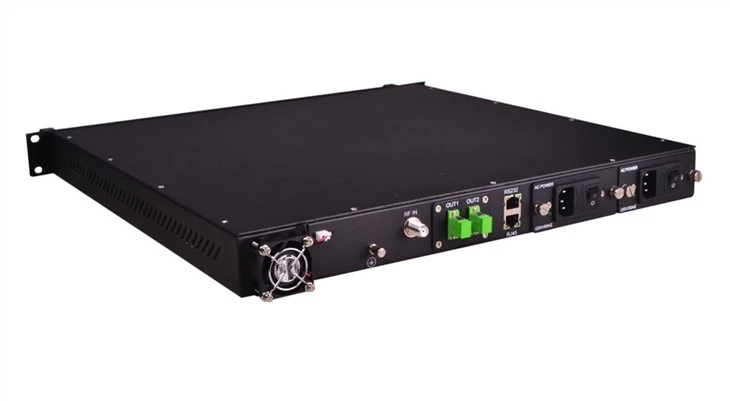

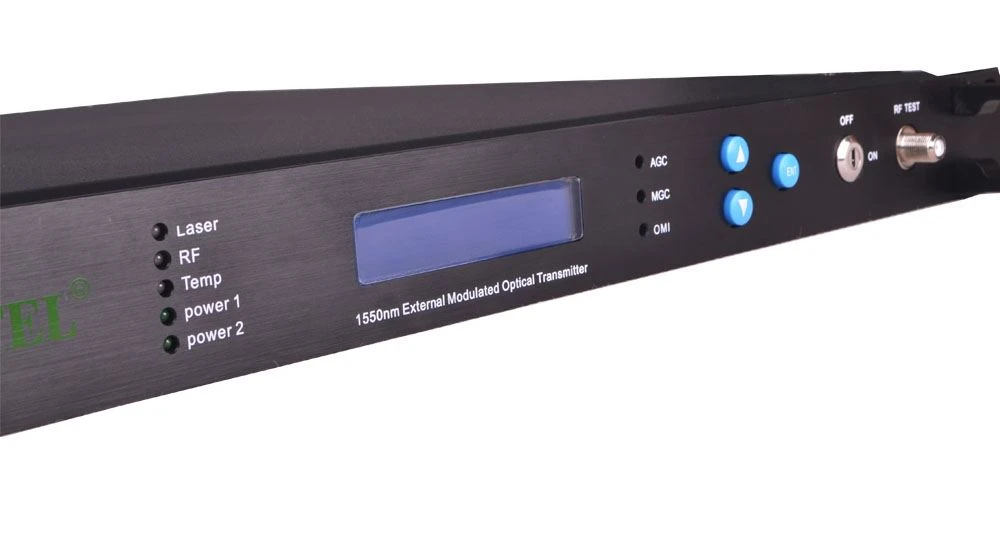

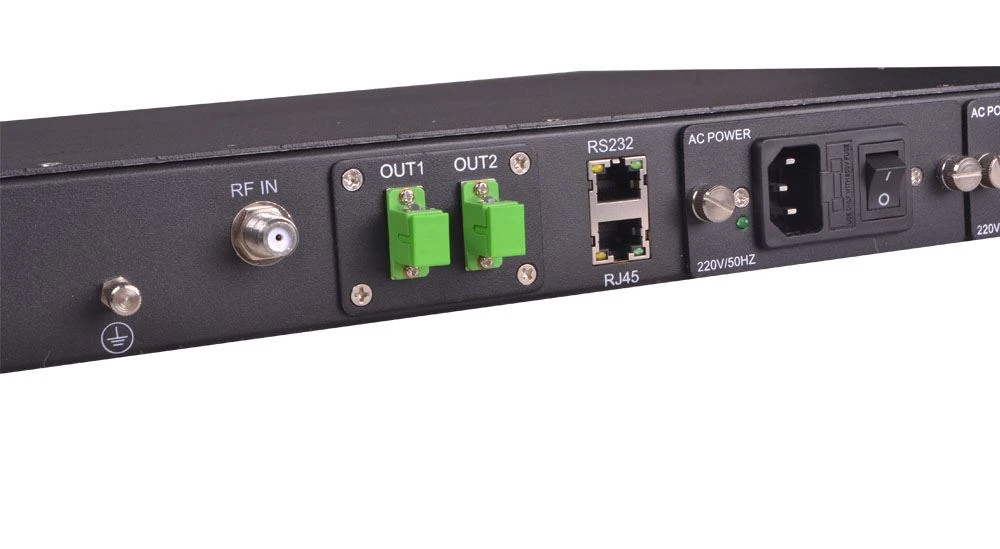

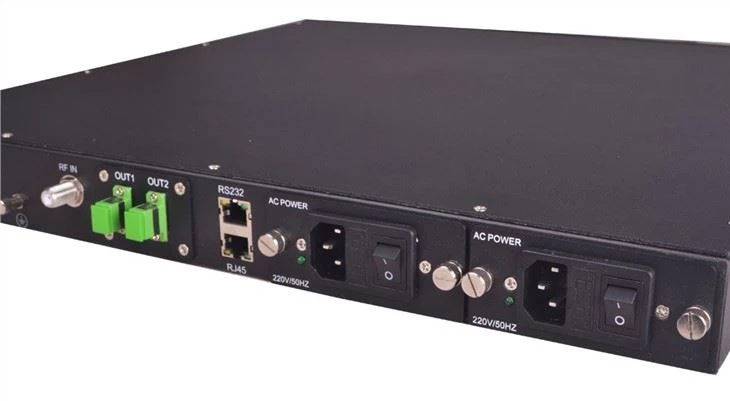

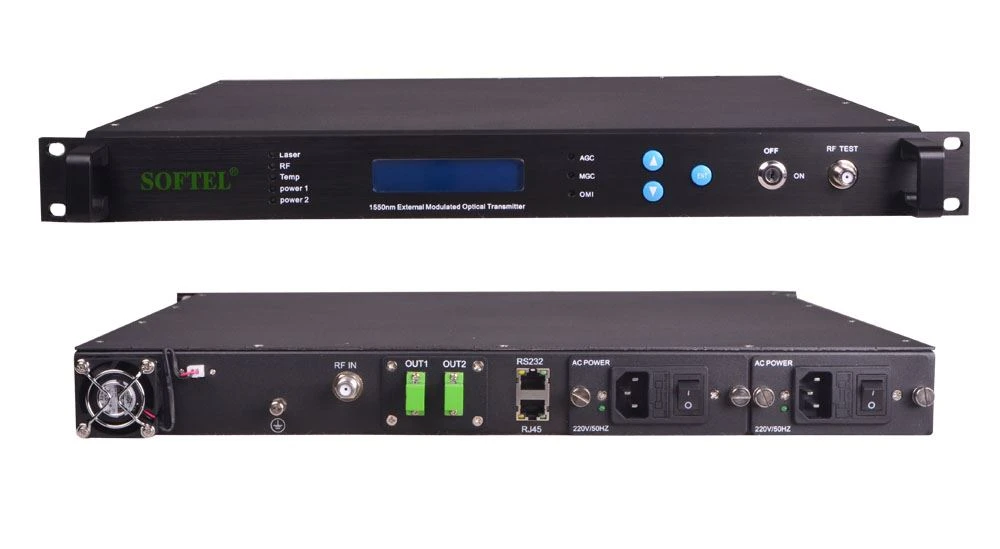

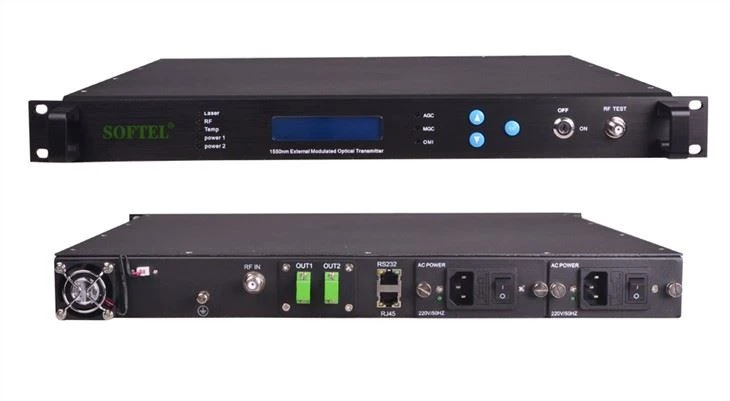

1550nm Externí modulovaný optický vysílač

Externí modulovaný optický vysílač řady 1550 je produktem první volby pro propojení širokopásmového přenosového systému a velkokapacitního optického přenosového systému CATV. Používá se pro optickou modulaci, optické vkládání, WDM a související aktualizaci sítě a rozšíření velkého 1550nm optického přenosového systému. Jedná se o základní vybavení pro rádiový síťový systém RFTV k realizaci systémů Triple-play, FTTH a 1550nm.

Informace o objednávce

Ne.	Modelka	Vlnová délka	Počet výstupů	Každý výstup (dBm)	Konektor （Volitelný）	Napájení （Volitelné）
3.1.1	1550-1×5	1550 nm	1	5dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.2	1550-1×6	1550 nm	1	6dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.3	1550-1×7	1550 nm	1	7dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.4	1550-1×8	1550 nm	1	8dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.5	1550-1×9	1550 nm	1	9dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.6	1550-1×10	1550 nm	1	10dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.7	1550-2×5	1550 nm	2	5dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.8	1550-2×6	1550 nm	2	6dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.9	1550-2×7	1550 nm	2	7dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.10	1550-2×8	1550 nm	2	8dBm	SC / APC 或 FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.11	1550-2×9	1550 nm	2	9dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix
3.1.12	1550-2×10	1550 nm	2	10dBm	SC / APC nebo FC / APC	duální napájení 220 V / 110 V / -48 V / mix

Parametr

Ne.	Položka	Technický parametr	Jednotka	Poznámky
Min	Typický	Max
Optický parametr
4.1.1	Vlnová délka	1540	1550	1565	nm	Závisí na požadavcích zákazníka'
4.1.2	Výstupní port	1	2	2	个	Závisí na požadavcích zákazníka'
4.1.3	Každý výstupní výkon	5	7	10	dBm	1 × 5、1 × 6、1 × 7、1 × 8、1 × 9、1 × 10、2 × 5、2 × 6、2 × 7、2 × 8、2 × 9、2 × 10optional
4.1.4	Poměr potlačení v bočním režimu	30			dB
4.1.5	SBS	13		19	dBm	Krok 0,1dB
4.1.6	Optická ztráta návratu	50			dB
4.1.7	Typ konektoru		FC / APC 、 SC / APC se závěrkou			Závisí na požadavcích zákazníka'
RF parametr
4.2.1	Šířka pásma	47		1002	MHz
4.2.2	Rozsah vstupní úrovně	75		85	dBuV	AGC
4.2.3	FL	-0.75		+0.75	dB	47 ~ 1002MHz
4.2.4	C/N		52		dB	vzdálenost odkazu: 65 km; příjem: 0dBm; načítání kanálu: PAL-D59 SBS: 16,5
4.2.5	C / CTB		65		dB
4.2.6	C / CSO		65		dB
4.2.7	Ztráta vstupu		16		dB	45 ~ 1002MHz
4.2.8	RFinterface		F-Imperial M-metrika
4.2.9	Vstupní impedance		75		Ω
4.2.10	MER	40			dB	PAL-D60 ~ 75QAM;
4.2.11	BER			1.0^E-9	dB
Obecný parametr
4.3.1	Zdroj napájení		A: 90 ～ 265VAC ； B: DC48V		V
4.3.2	Spotřeba			50	W
4.3.3	Rozsah pracovních teplot	-5		55	℃	Automatická regulace teploty pouzdra
4.3.4	Maximální pracovní relativní vlhkost	5		95	%	Žádná kondenzace
4.3.5	Rozsah teplot skladování	-40		70	℃
4.3.6	Dimenze		1U 19 palců 483(W)x381(D)x44(H)		mm
4.3.7	Čistá hmotnost （kg）		7		Kg
