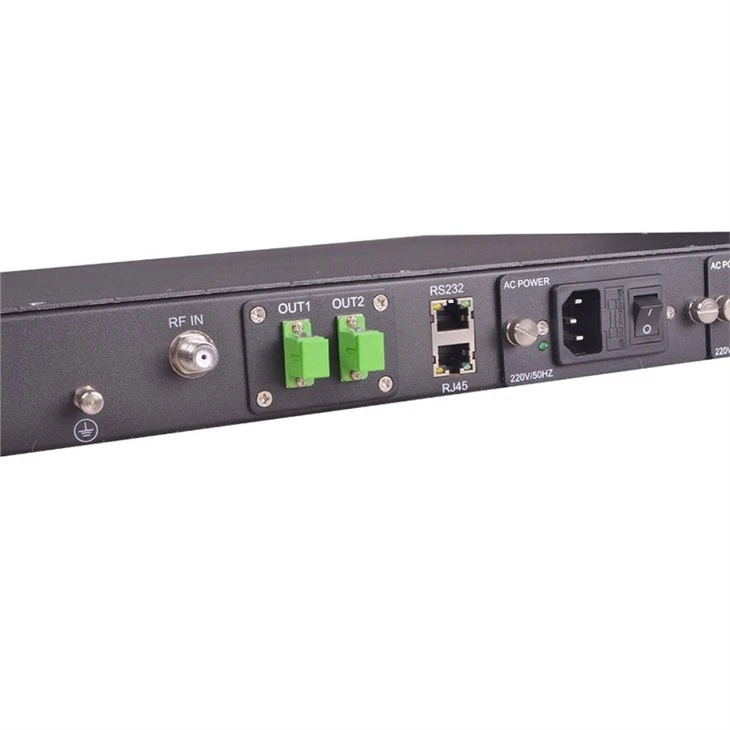

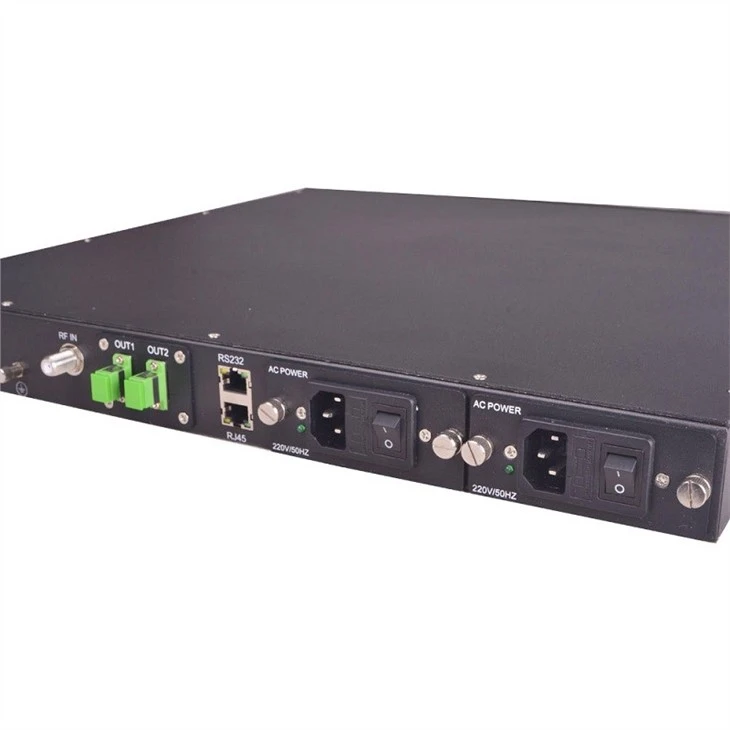

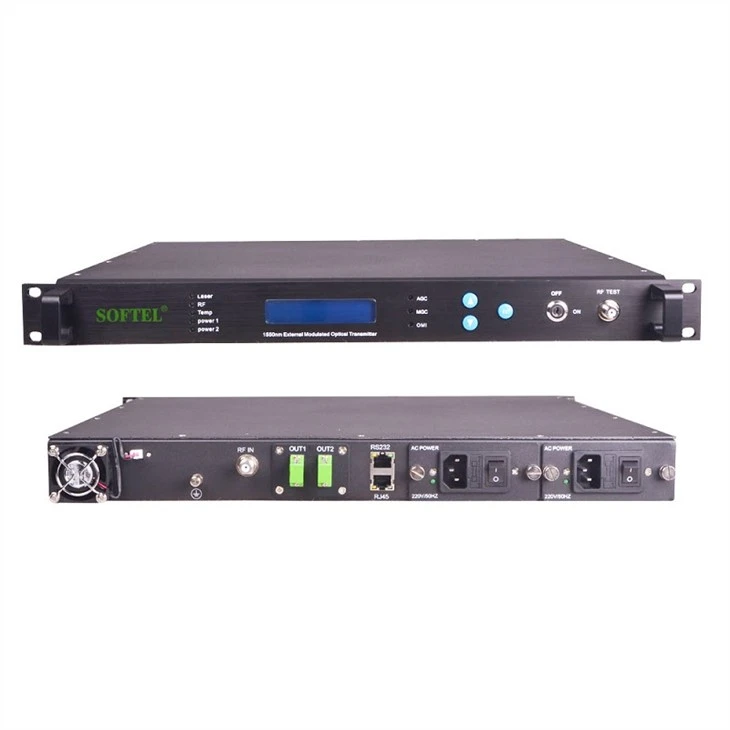

1550nm externí vysílač

1550nm externí vysílač optických vláken



1550nm externí vysílač optických vláken je jádro zařízení v síťovém systému RFTV. RFTV je jednosměrné analogové a digitální video vysílání. Přijímá režim modulace s vysokou účinností pro RF Carrier Wave a jeho ekonomika, flexibilita a platnost šířky pásma je mimo srovnání IPTV. Přijetím přístupového režimu EPON, GEPON nebo P2P k realizaci Triple-Play a FTTX, RFTV Broadcasting Network v 1550nm optická vlnová délka stále hraje důležitou roli.





Technické parametry





Výkon			Index	Doplněk
Optická funkce	Provozní vlnová délka	(NM)	1548~1563	ST1550EC
			ITU-TG.692	ST1550EU
	Vlnová délka adj. rozsah	(NM)	± 1,6 (± 200 GHz)	ST1550EC
	Vlnová délka adj. režim		± 0. 05nm Stepping	ST1550EU
	Stabilita vlnové délky	(PM\/ stupeň)	-1~0	Tc =20 ~ 70 stupňů
	LineWidth	(MHz)	Typ. =0. 65	FWHM (△ λ), (-3 db fullwidth)
	Poměr potlačení postranního režimu	(DB)	Větší nebo rovna 45	SMSR
	Ekvivalentní intenzita šumu		Méně nebo rovné -160	Rin (20 ~ 1000 MHz)
	Počet výstupního portu		2	Volitelné4,6
	Výstupní výkon	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Ztráta návratu	(DB)	Větší nebo rovna 50
	Optický konektor		FC\/APC	Volitelné SC\/APC, LC\/APC
Funkce RF	Pracovní šířka pásma	(MHz)	47~862
	Vstupní úroveň	(DBMV)	18~28	AGC
	Plochost	(DB)	Méně nebo rovné ± 0. 75	47 ~ 862 MHz
	Ztráta návratu	(DB)	>16
	Impedance vstupu	(Ω)	75
	RF port		F-female
Funkce odkazu	Přenos kanálu		Pal-D\/60Ch
	CNR1	(DB)	Větší nebo rovna 53. 0	Zády k sobě
	CNR2	(DB)	Větší nebo rovna 51,5	65 km optické vlákno, 0 dbm Přijmout
	CTB	(DB)	Větší nebo rovna -65
	CSO	(DB)	Větší nebo rovna -65
	SBS omezuje	(DBM)	13~18	Nastavitelný
Obecná funkce	Rozhraní správy sítě SNMP		RJ45
	Komunikační rozhraní		RS232
	Napájení	(VAC)	90~265	50\/60Hz
		(VDC)	-48	30 ~ 72VDC
	Spotřeba energie	(W)	50	Jednorázové práce
	Teplota práce.	(stupeň)	-5~65	Teplota stroje. ovládat automaticky
	Skladovací teplota.	(stupeň)	-40~85
	Provozní relativní vlhkost	(%)	5~95
	velikost	(")	19×14.5×1.75	Typ S.
			19×17.9×1.75	Typ L.





Funkce produktu

• Vysoký výkon: externě modulovaná technologie, žádná laserová chirp, zkreslení s nízkým disperzí, vysoký poměr vyhynutí, s vynikající charakteristikou v rámci 40 ~ {1}} MHz.

• Úzká šířka pásma (0. 65MHz), nižší šum, DFB Continuous Wave Laser, je příznivá ke snížení vlivu disperze.

• Provozní šířka pásma je až 47 ~ 862 MHz (47 ~ 1080MHz).

• CNR větší než nebo rovna 53 dB a vynikající CSO, index CSO. • SBS: 13 ~ 18 dBm nastavitelný.

• Standardní vlnová délka ITU, ± 200 GHz (± 1,6nm) nastavitelná.

• Režim AGC\/MGC je na místě volitelný. OMI lze optimalizovat na Spot.

• Perfektní komunikační rozhraní RS232.

• Pokročilá funkce správy sítě SNMP.

• 1+1 Zálohování napájení, automaticky přepněte.

• Automatická kontrola teploty pouzdra.

• Vynikající poměr P\/P.
