Reflektometr optického časového domény

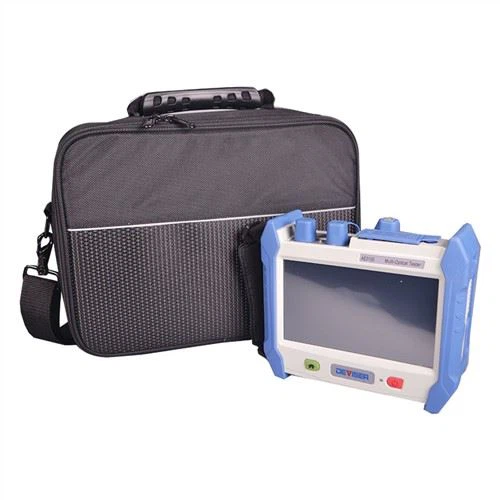

OTDR SFT3302SJ Optical Time Domain Refrify
SFT3302SJ Mini-Pro OTDR je aplikován na konstrukci a údržbu a údržby přístupu k přístupu k testování bodu zlomu vláken, délky, ztráty a vstupní světlo automatické detekce, automatický test jedním klíčem. Tester je kompaktní s 3,5palcovou barevnou LCD obrazovkou, novým designem plastových skořepin, odolným proti nárazům a odolným proti kapce. Tester také kombinuje 8 funkcí s vysoce integrovaným OTDR, mapami událostí, stabilním zdrojem světla, optickým měřičem výkonu, lokátorem vizuálních poruch, korektury kabelové sekvence, IL a osvětlením. Mohlo by to rychlé detekce zlomového bodu, univerzálního konektoru, 600 interního úložiště, TF karty, USB dat ukládání a vestavěnou lithiovou baterii 4000mah, nabíjení USB. IT je dobrá volba pro dlouhodobou práci v terénu.
Technické specifikace
|
Mini-ProOtdr |
||
|
Model |
SFT3302SJ |
|
|
Vlnová délka |
1310/1550nm nebo 1610nm ± 20nm online testování |
|
|
Typ vlákna |
G.652 SM vlákno |
|
|
Dynamický rozsah |
24 dB |
|
|
Slepá zóna události |
3m |
|
|
Att Blind Zone |
8m |
|
|
Testovací rozsah |
10 m ~ 60 km |
|
|
Šířka pulsu |
5ns ~ 10US |
|
|
Přesnost v rozsahu |
± (1m+interval vzorkování +0.005 ％ × testovací vzdálenost) |
|
|
Přesnost ztráty |
± 0,2 dB/dB |
|
|
Vzorkovací body |
16k~128k |
|
|
Rozlišení vzorkování |
0.05m~8m |
|
|
Přesnost reflexe |
± 3dB |
|
|
Ukládání dat |
Interní: větší nebo roven 600; externí: TF karta |
|
|
Úroveň bezpečnosti laseru |
Třída ⅱ úroveň |
|
|
Formát souboru |
SOR standardní formát souboru |
|
|
Konektor |
FC/APC (zaměnitelný SC, ST) |
|
|
OPM |
||
|
Rozsah vln |
800nm ~ 1700nm |
|
|
Typ rozhraní |
Univerzální kloub FC/SC/ST |
|
|
Testovací rozsah |
-50dbm -+26 dbm |
|
|
Nejistota |
±5% |
|
|
Frekvenční identifikace |
CW/270/330/1K/2KHz |
|
|
Kalibrační vlnová délka |
850/1300/1310/1490/1550/1577/1625nm |
|
|
Ls |
||
|
Typ LD |
FP-LD |
|
|
Výstupní vlnová délka |
1610nm ± 20nm |
|
|
Výstupní výkon |
Větší nebo rovna -5dbm |
|
|
Modulační frekvence |
270/330/1K/2kHz |
|
|
Stabilita |
CW, ± 0,5 dB/15 minut (test po 15 mincích předehřívání) |
|
|
Konektor |
FC/APC (zaměnitelný SC, ST) |
|
|
VFL |
||
|
Pracovní vlnová délka |
650 nm ± 20nm |
|
|
Výstupní výkon |
Větší nebo rovna 10MW |
|
|
Režim |
CW/1Hz/2Hz |
|
|
Konektor |
FC/SC/ST |
|
|
Měření délky kabelu RJ45 |
||
|
Testovací rozsah |
300m |
|
|
Další parametry |
||
|
Spaly |
3,5 palcová barva LCD |
|
|
Datové rozhraní |
Micro USB |
|
|
Externí úložiště |
TF karta |
|
|
Napájení |
Polymer li-baterry: 3,7 V, 4000 mAh Napájecí adaptér: 5VDC, 2a |
|
|
Životnost baterie |
Pohotovostní režim ＞ 20H; měření doba ＞ 12H |
|
|
Provozní teplota |
-10 stupeň -+50 stupeň |
|
|
Teplota skladování |
-40 stupňů -+70 stupeň |
|
|
Relativní vlhkost |
0-95 ％ Nekondenzace |
|
|
Hmotnost |
Méně nebo rovné 350 g |
|
|
Dimenze |
173 mm × 82 mm x 37 mm |
|
|
Funkce: OTDR/OPM/Ls/VFL/RJ45Sekvence/Ztráta vložení /Svítilna |
||
Seznam konfigurace
|
ŽÁDNÝ |
Jméno |
Montáž |
Poznámka |
|
1 |
Tester |
1 |
Baterie zahrnuje |
|
2 |
Adaptér |
1 |
|
|
3 |
Datový linie |
1 |
|
|
4 |
CD (analytický software, uživatelská příručka) |
1 |
|
|
5 |
Uživatelská příručka |
1 |
|
|
6 |
Konektor SC/APC |
1 |
|
|
7 |
Kalibrační certifikace |
1 |
|
|
8 |
Kvalifikační certifikát/karta záruky služby |
1 |
|
|
9 |
Čisté plátky bavlny |
10 |
|
|
10 |
Taška na přístroj |
1 |
