Vlákno OTDR

Tento Fiber Tester Mini OTDR představuje obrovský skok kupředu ve výkonu a užitečnosti měření optických vláken.

Odeslat dotaz

Představení produktu

Vlákno OTDR

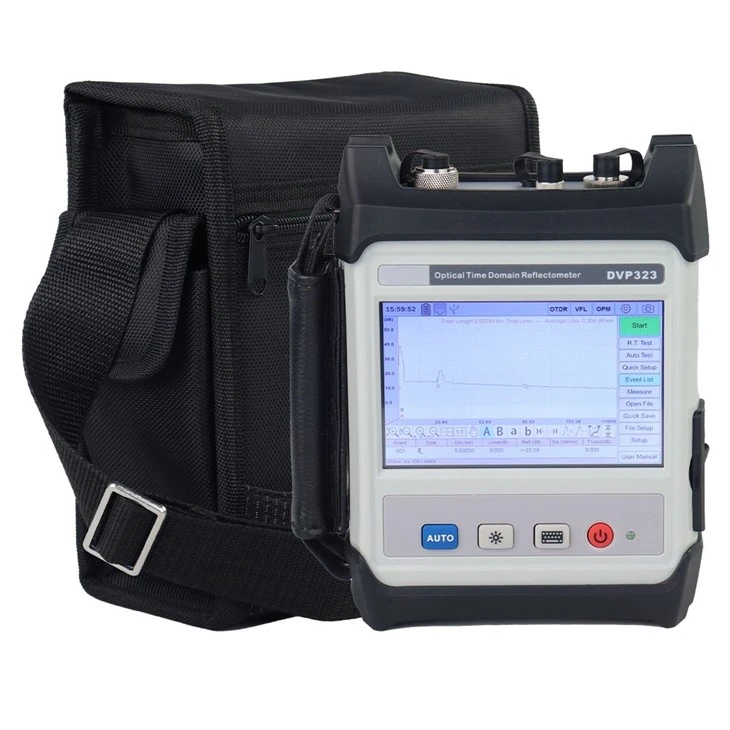

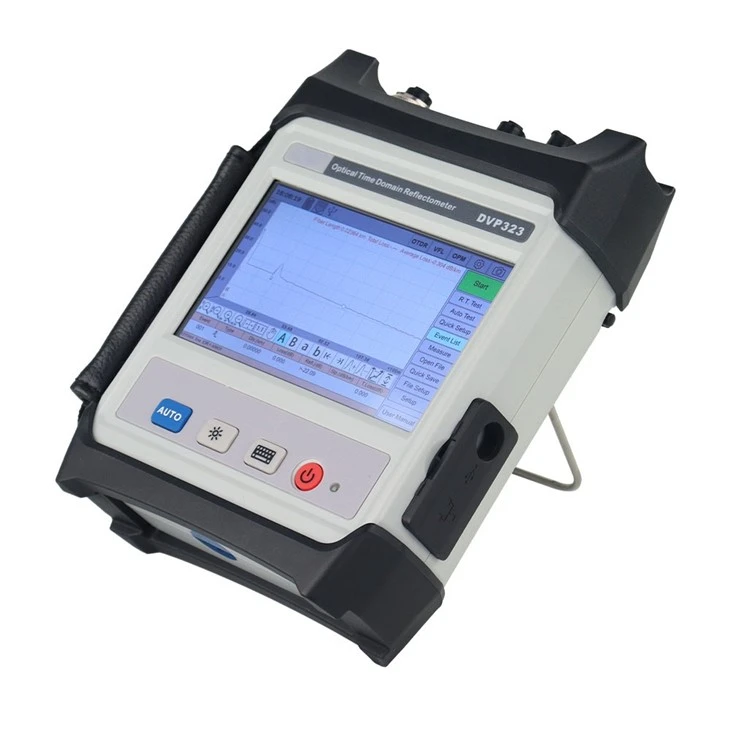

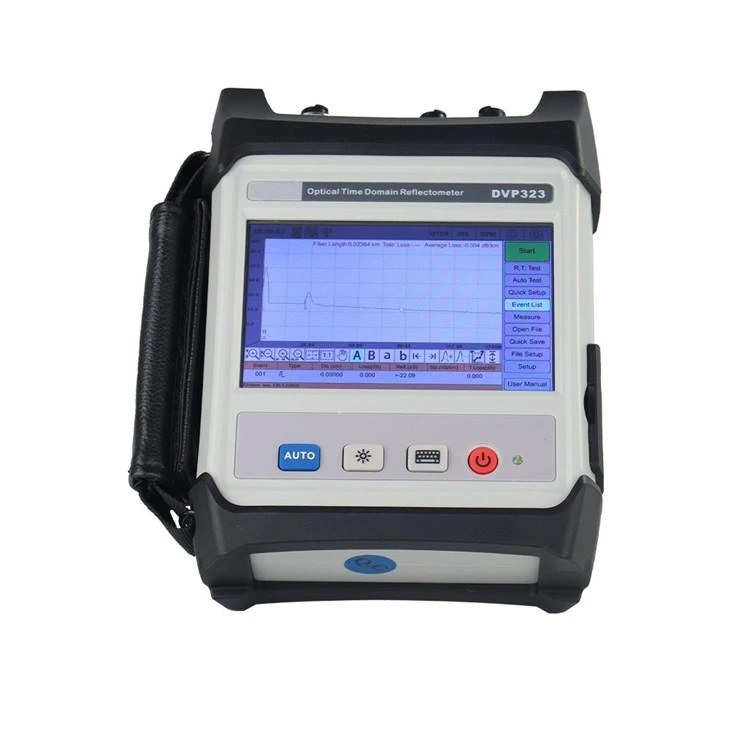

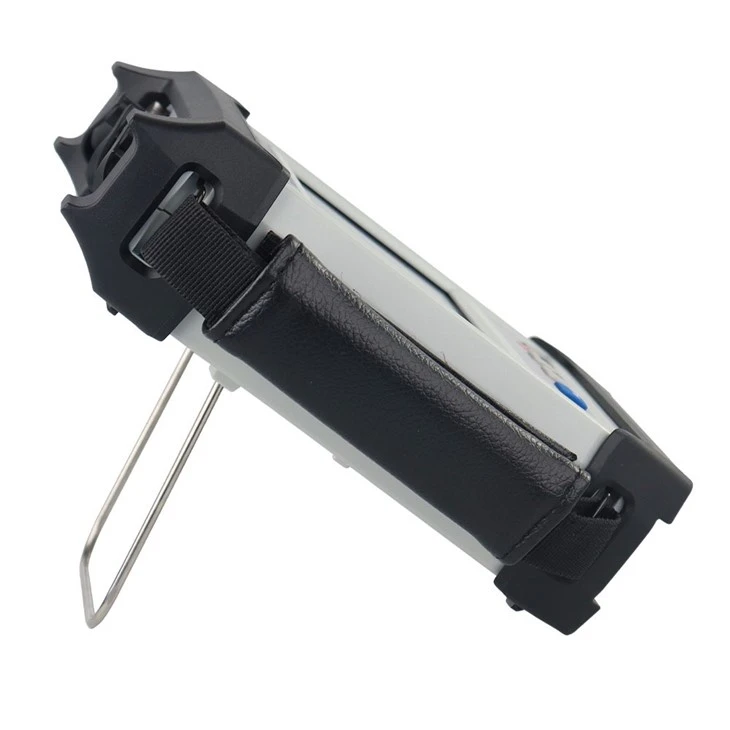

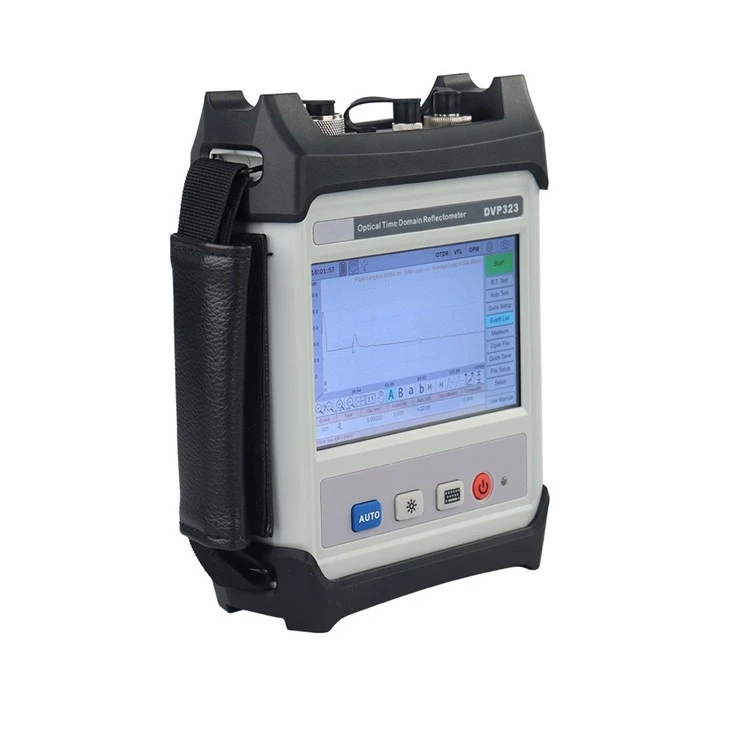

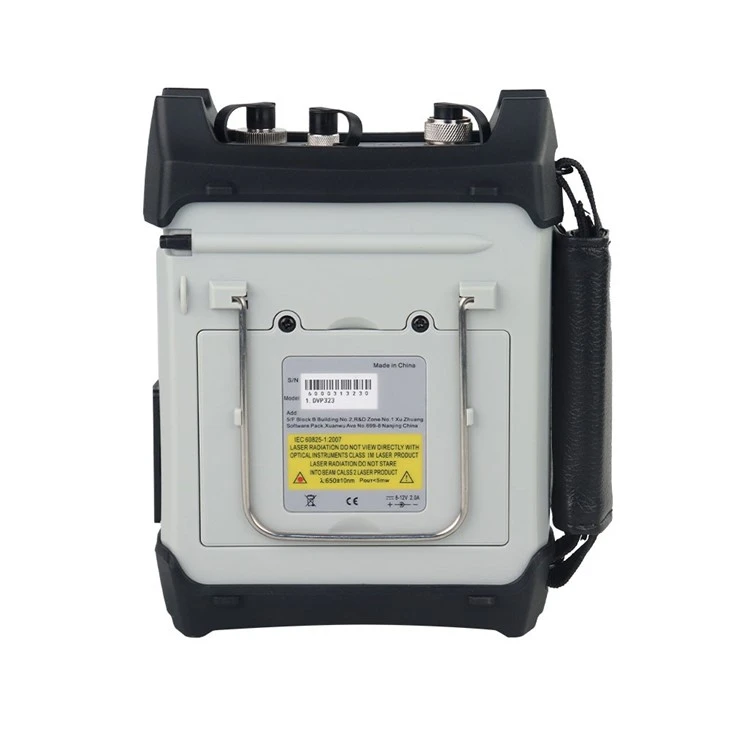

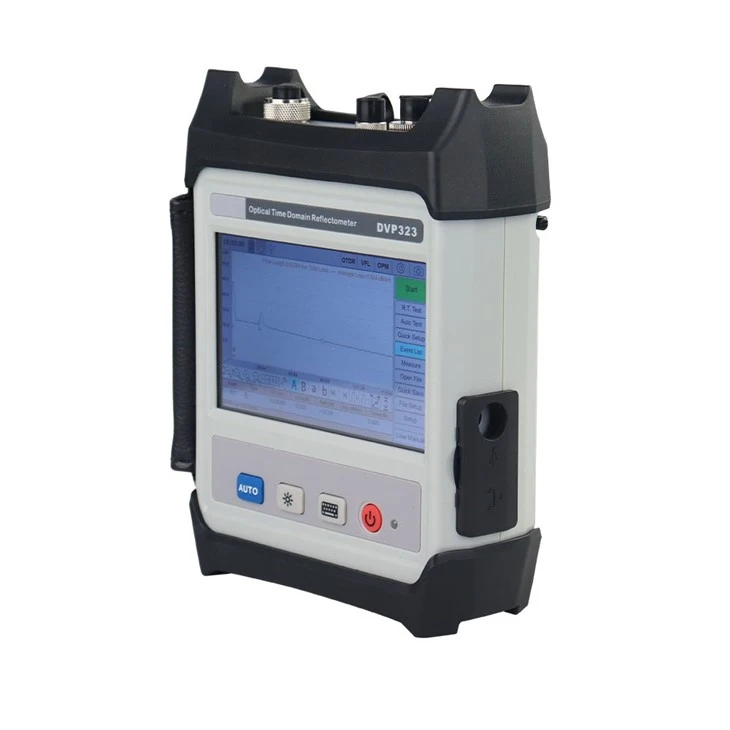

Zobrazení produktu

Vlákno OTDR

Optical Time Domain Reflectometer (OTDR) získává a analyzuje informace o zpětném rozptylu a odrazu světla šířícího se ve vláknu, na základě principu zpětného rozptylu světla a Fresnelova odrazu, aby získal délku, ztrátu, chybové body, ztrátu návratu světla, ztrátu konektoru atd. . Je to nezbytný nástroj pro konstrukci, nasazení a údržbu optických kabelů.

Řada DVP323 je vysoce výkonný přenosný OTDR představený v roce 2017. Tento produkt řady využívá některé nové techniky, jako je dotyková obrazovka a analýza v reálném čase. Optimalizované rozhraní usnadňuje operace. Mezitím jsou OPM a VFL standardním příslušenstvím. Je to nejlepší nástroj pro konstrukci, nasazení a údržbu vláken.

Vlastnosti

5palcový dotykový displej, vysoké rozlišení 800 × 480 bodů

Kompaktní konstrukce, lehčí, tenčí a menší

Výjimečný výkon na krátké vzdálenosti; minimálně 0.8m mrtvá zóna události; minimálně 4m mrtvá zóna útlumu

Podpora dynamického rozsahu 28dB až 36dB pro různé požadavky aplikací

Pohodlný a rychlý UE design

Podpora OPM a VFL

Kompletní datová rozhraní jako LAN, USB atd

Specifikace

Model	Vlnová délka (nm)		Dynamický rozsah (dB)	Mrtvá zóna události (m)	Mrtvá zóna útlumu (m)
Formát DVP323	1310±20/1550±20		34/32	<3m	<25m
Dosah (Km)		5 m-160 km
Šířka pulzu (ns)		5ns~20μs (5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs)
Doba měření		uživatelsky definovaný (inteligentní odkaz), s funkcí měření v reálném čase
Přesnost vzdálenosti (m)		±(1m +0,001%×rozsah + rozlišení vzorku)
Přesnost útlumu		±0,05dB/dB
Limit ztráty (dB)		0,01 dB
Rozlišení ztráty (dB)		0,001 dB
Rozlišení vzorkování (m)		0.1m
Odběrová místa		128000
Ukládání dat		3000 položek

Další ukazatele

typ LCD	5palcový TFT barevný LCD
Laserový adaptér	FC/PC, SC/PC (volitelně)
Rozhraní	USB
Baterie	doba nabíjení vestavěné dobíjecí Li-ion baterie<4 hours working time >8 hodin
Moc	AC vstup: 100~240V, 600mA, 50/60Hz DC výstup: 12,0V, 2A
Provozní teplota	0 stupeň -40 stupeň
skladovací teplota	-20 stupeň -70 stupeň
relativní vlhkost	<80%
hmotnost	<1kg
rozměry (mm)	147 mm × 190 mm × 62 mm
