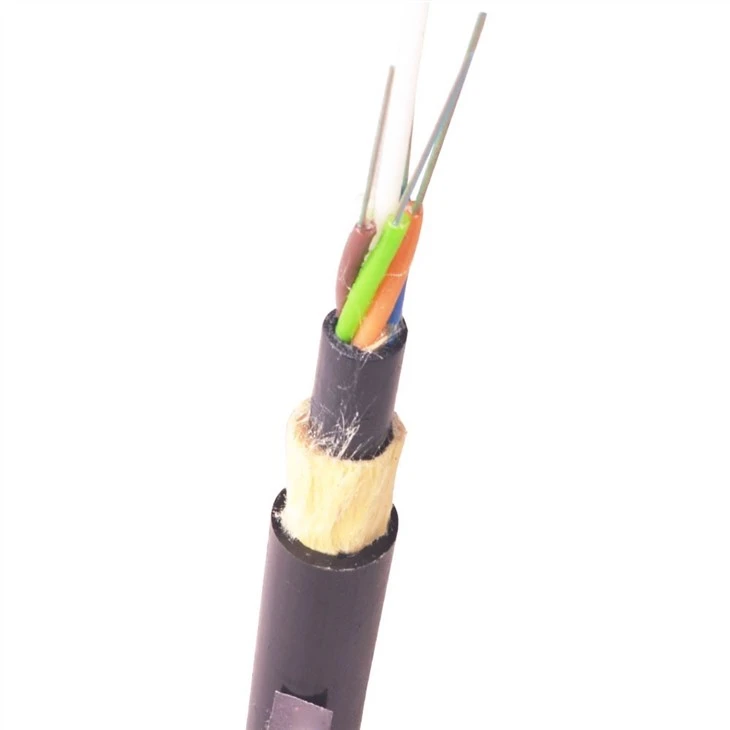

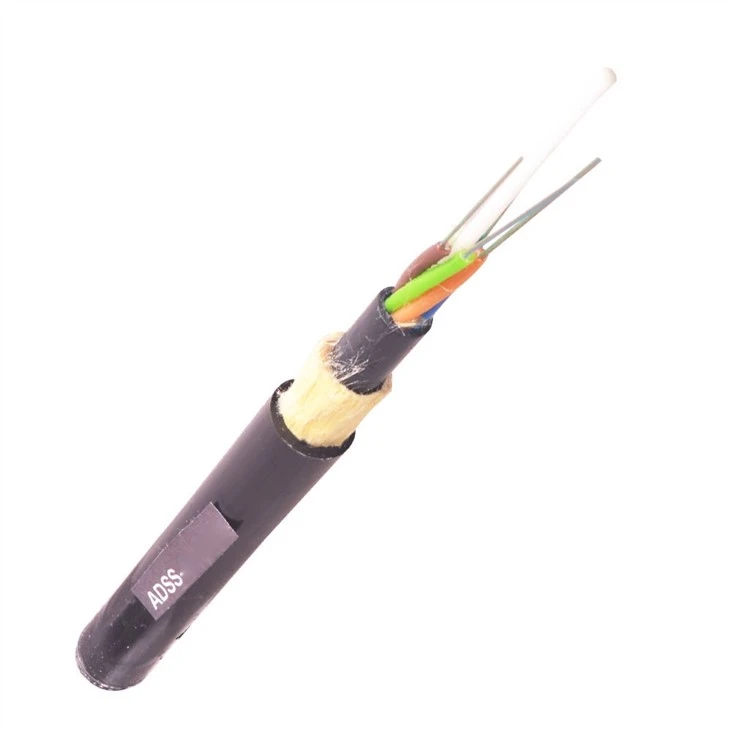

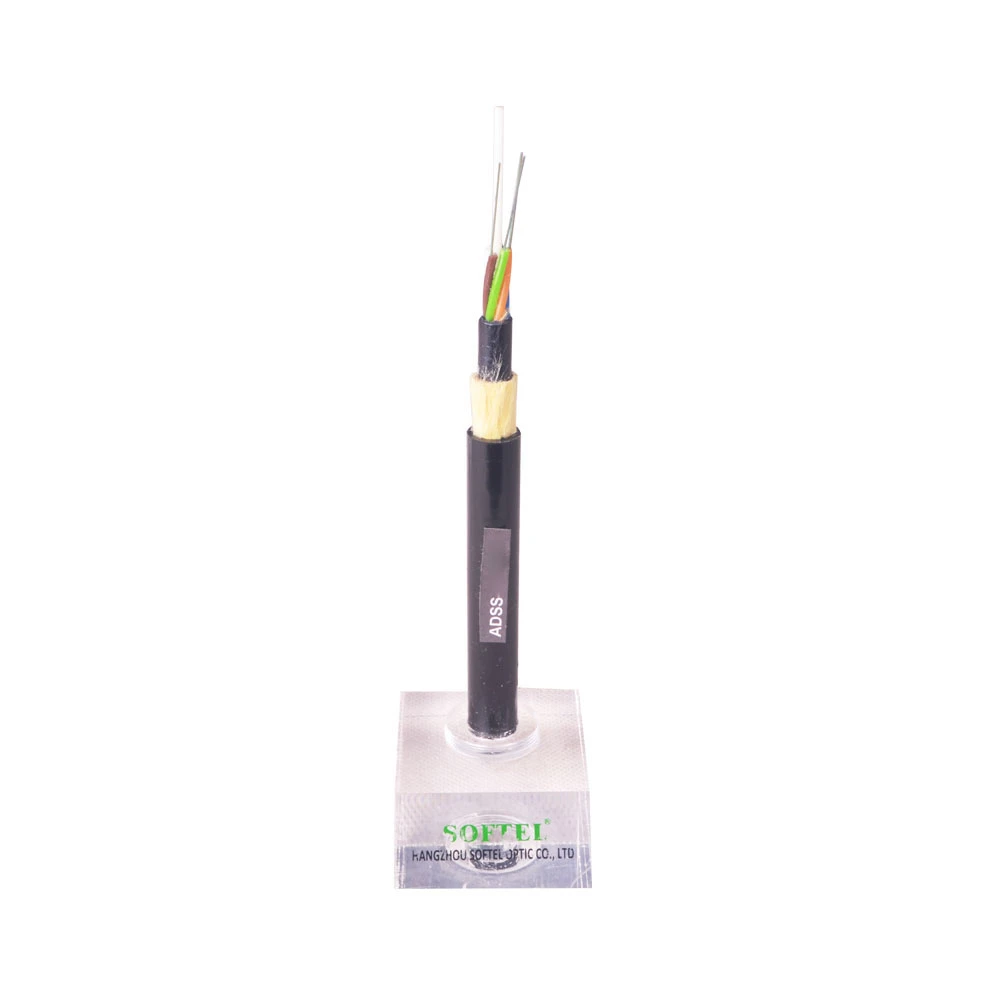

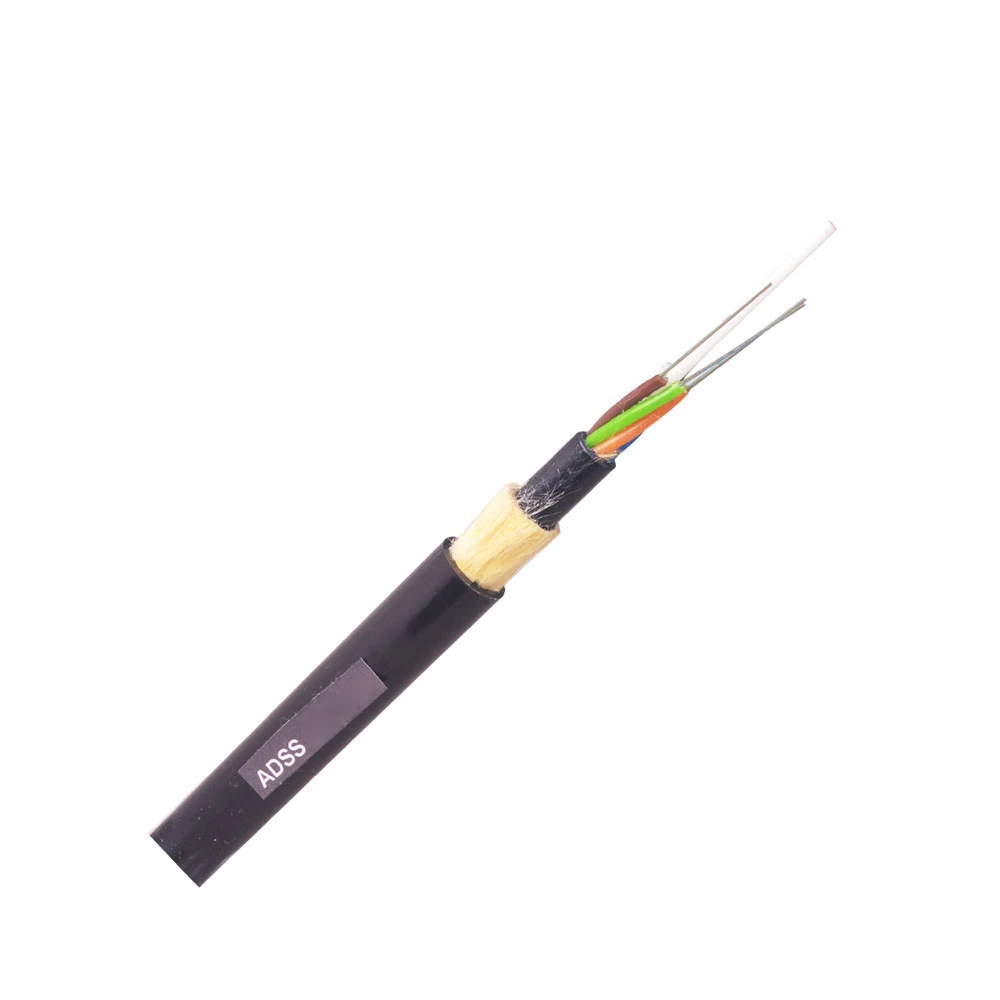

Venkovní anténní optický kabel ADSS
ADSS je alternativou k OPGW a OPACu s nižšími náklady na instalaci. Kabely jsou navrženy tak, aby byly dostatečně pevné, aby mezi opěrné věže mohly být instalovány délky až 700 metrů. Kabel ADSS je navržen tak, aby byl lehký a měl malý průměr, aby se snížilo zatížení věžových konstrukcí kvůli hmotnosti kabelu, větru a ledu.
Kabelová konstrukce a Parametr
Sn | Položky | Jednotka | Hodnotu | |||
1 | Ne. vláken | Počet | 4 ~24 | 36/48/72 | 96 | 128/144 |
2 | Ne. vláken na trubku | Počet | 4 | 12 | 12 | 12 |
3 | Ne. prvků | Počet | 6 | 6 | 8 | 12 |
4 | Tloušťka vnějšího pláště | Mm | 1.7 | 1.7 | 1.7 | 1.7 |
5 | Průměr kabelu(±5%) | Mm | 10.8 | 11.4 | 13.0 | 16.3 |
6 | Hmotnost kabelu(±10%) | kg/km | 83 | 90 | 128 | 199 |
7 | Maximální přípustné napětí | N | 2700 | |||
8 | Krátkodobé rozdrcení | N/100mm | 1000 | |||
9 | Span | M | 100 | |||
10 | Rychlost větru | Km/h | ≤35 | |||
11 | Tloušťka ledu | Mm | 0 | |||
Poznámka: Mechanické velikosti jsou nominální hodnoty.
Charakteristika optického Kabel
Min. poloměr ohybu pro Instalace
Statické: Průměr kabelu 10 x Dynamický: 20 x kabel Průměr
2.2Rozsah aplikačních teplotOperace: -40℃~ +60℃Instalace: -10℃~ +60℃Skladování/přeprava: -40℃ ~+60℃
Hlavní mechanický a environmentální výkon Test
Položky | Zkušební metoda | Podmínka přijetí |
Pevnost v tahu IEC 60794-1-2-E1 | -Načíst:Maximální přípustná Napětí -Délka kabelu: přibližně 50 m -Doba načítání: 1min | -Namáhání vlákniny£ 0.33% -Žádné vlákno break a bez poušírování Poškození. |
Zkouška rozdrcením IEC 60794-1-2-E3 | -Zatížení: Krátkodobé Rozdrtit -Doba načítání: 1min | -Změna ztráty£ 0.1dB@1550nm -Žádné vlákno break a bez poušírování Poškození. |
