Modulátor 4v1 QAM

SFT3343D je vysoce výkonný a cenově výhodný modulátor QAM s kódováním muxů navržený společností SOFTEL.

Odeslat dotaz

Stáhnout

Představení produktu

Modulátor QAM 4 v 1

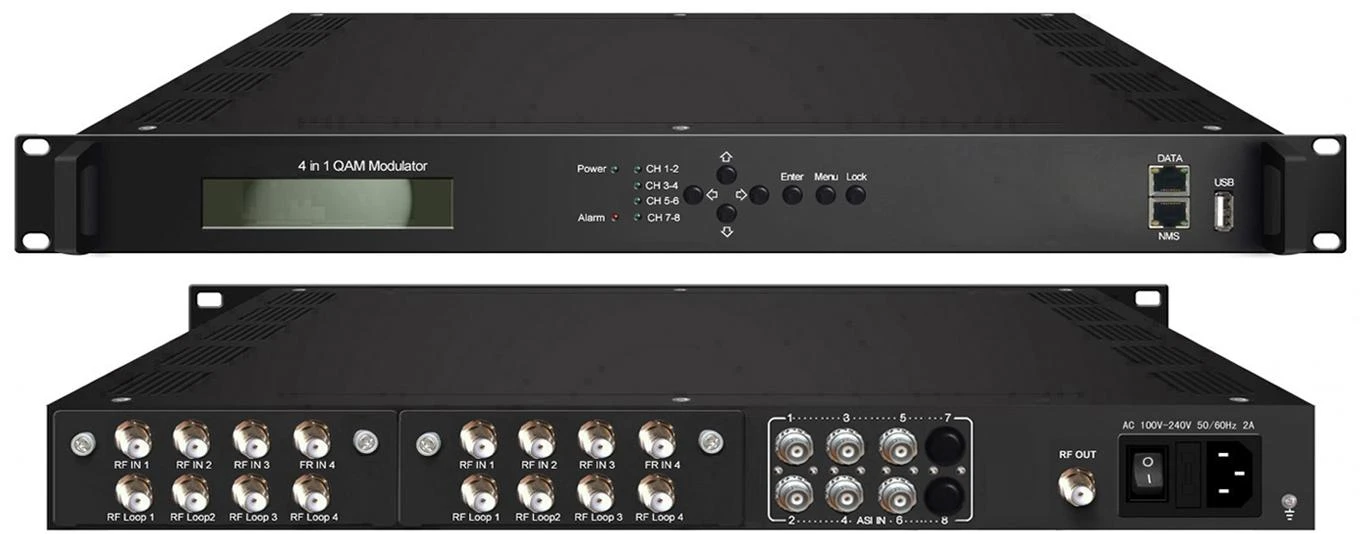

Zobrazení produktu

SFT3343Dje vysoce výkonný a cenově výhodný modulátor QAM s kódováním muxů navržený společností SOFTEL. Má několik volitelných vstupních portů. Po procesu multiplexování, kódování a modulace QAM dává 4 RF výstup. Pro splnění různých požadavků zákazníků je toto zařízení také vybaveno IP portem pro výstup 4 MPTS přes UDP. Jeho zásuvná konstrukce výrazně usnadňuje výměnu modulů (demodulátoru) podle potřeby.

Čtyři doprovodné moduly CAM/CI (volitelné) a moduly BISS mohou dekódovat vstup programů ze 4 vstupů tuneru. Jeho zásuvná konstrukce výrazně usnadňuje výměnu modulů (demodulátoru) podle potřeby. SFT3343D se také vyznačuje vysokou integrovanou úrovní, vysokým výkonem a nízkou cenou. To je velmi přizpůsobitelné nové generaci CATV vysílacího systému.

Verze 1

Verze 2

Klíčové vlastnosti

Volitelné více vstupních portů:
8 DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC FTA tuner plus 6 vstupních portů ASI plus 256 IP vstup (Verze 1)
4 DVB-C/S/S2/ATSC tuner s CAM plus 6 vstupních portů ASI (Verze 2)
Podpora 4kanálového multiplexování plus 4kanálové kódování plus 4kanálová modulace QAM
Plná podpora DVB-C (EN300 429) a ITU-T J.83A/B/C
Plně podporuje DVB obecný popis kódovacího systému ETR289, simulcrypt standard ETSI 101 197 a ETSI 103 197
Podpora přesné úpravy PCR
Podpora úprav a vkládání PSI/SI
Vynikající index výstupního výkonu RF, MER Větší nebo rovný 40 dB
Podpora 4*MPTS výstupu přes UDP
4 CAM dešifruje více programů ze 4 vstupu tuneru (volitelné)
Podpora dekódování BISS (pouze pro verzi 2)
Podpora LCD displeje a klávesnice
Podpora webové správy, aktualizace přes web a USB

Pracovní princip

Specifikace

Vstup	8 DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC FTA tuner plus 6 ASI vstup plus 256 IP vstup ------Verze 1
	4 DVB-C/S/S2/ATSC tunery s CAM plus 6 ASI -------Verze 2
Sekce tunerů	Pro verzi 1: Mpřepínatelné vícerežimové tunery (Nový Typ)	DVB-C	Vstupní frekvence		60 ~890MHz
			Standard		J.83A, J.83C		J.83B
			Souhvězdí		16/32/64/128/256 QAM		64/256 QAM
		DVB-T/T2	Vstupní frekvence		60 ~890MHz
			Šířka pásma		5/6/7/8 M
		ISDB-T	Vstupní frekvence		60 ~890MHz
	Pro verzi 1 (Nový Typ)	DVB-S	VstupFrekvence		950~2150 MHz
			Symbolová rychlost		0.5~45 Msps
			Síla signálu		- 65- -25dBm
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Souhvězdí		QPSK
			Maximální vstupní datový tok		Menší nebo rovno120 Mbps
		DVB-S2X	Vstupní frekvence		950~2150MHz
			Symbolová rychlost		QPSK/8PSK /16APSK :0.5~45 Msps 32APSK: 0.5~40Msps;
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4 , 5/6, 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4 , 4/5, 5/6, 8/9, 9/10
			Souhvězdí		QPSK, 8PSK, 16APSK, 32APSK
			Maximální vstupní datový tok		Menší nebo rovno120 Mbps
		DVB-S2X	Vstupní frekvence		950~2150MHz
			Symbolová rychlost		QPSK/8PSK /16APSK :0.5~45 Msps 8APSK:0.5~40Msps 32APSK: 0.5~40Msps
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/{{18} }L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77 /90 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
			Souhvězdí		QPSK, 8PSK, 8APSK, 16APSK, 32APSK
			Maximální vstupní datový tok		Menší nebo rovno120 Mbps
	Pro verzi 2	DVB-C	Standard		J.83A(DVB-C), J.83B, J.83C
			Vstupní frekvence		30~1000 MHz
			Souhvězdí		16/32/64/128/256 QAM
		DVB-S	Vstupní frekvence		950~2150 MHz
			Ssazba symbolů		2-45Msps
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Síla signálu		-65~-25dBm
			Souhvězdí		QPSK
		DVB-S2	Vstupní frekvence		950~2150 MHz
			Ssazba symbolů		QPSK/8PSK 1~45 Msps
			FEC		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			Souhvězdí		QPSK, 8PSK
		ATSC	Vstupní frekvence		54~858 MHz
			Šířka pásma		6M
			Souhvězdí		8VSB
Multiplexování	Maximální přemapování PID	128na vstupní kanál
	Funkce	přemapování PID (automaticky nebo ručně)
		Apřesná úprava PCR
		Vygenerujte tabulku PSI/SIaautomaticky
Scrambling	Maximální simulcrypt CA	4
	Standard	ETSI 101 197, ETSI 103 197
	Spojení	Místní/vzdálené připojení
Modulace	Kanál QAM	4
	Standard	EN300 429/ITU-T J.83A/B/C
	MER	Větší nebo rovna 40 db
	RF frekvence	30~999 MHz, krok 1 kHz
	RF výstupní úroveň	{{0}}~0 dbm,0.1db krok ------Verze 1 {{0}}~0dbm,0,1db krok ------Verze 2
	Symbolová rychlost	5.0Msps~9.0Msps, 1kps krokování
		J.83A		J.83B		J.83C
	Souhvězdí	16/32/64/128/256QAM		64/256 QAM		64/256 QAM
	Šířka pásma	8M		6M		6M
Systém	Místní rozhraní	LCD plus ovládací tlačítka
	Vzdálená správa	Web NMS
	Stream Out	4*MPTS přes UDPven (RJ45, 1000M, Unicast/Multicast)
	Jazyk	angličtina a čínština
	Aktualizace softwaru	Web a USB
Všeobecné	Dimenze (WDH)	482 mm×300mm × 44,5 mm
	Teplota	0~45stupeň(Úkon) ; -20~80stupeň(Úložný prostor)
	Napájení	AC 100V±1050/60Hz; AC 220V±10 procent, 50/60 Hz
