Modulátor HDMI na DVB C Encoder
Modulátor HDMI na DVB C Encoder

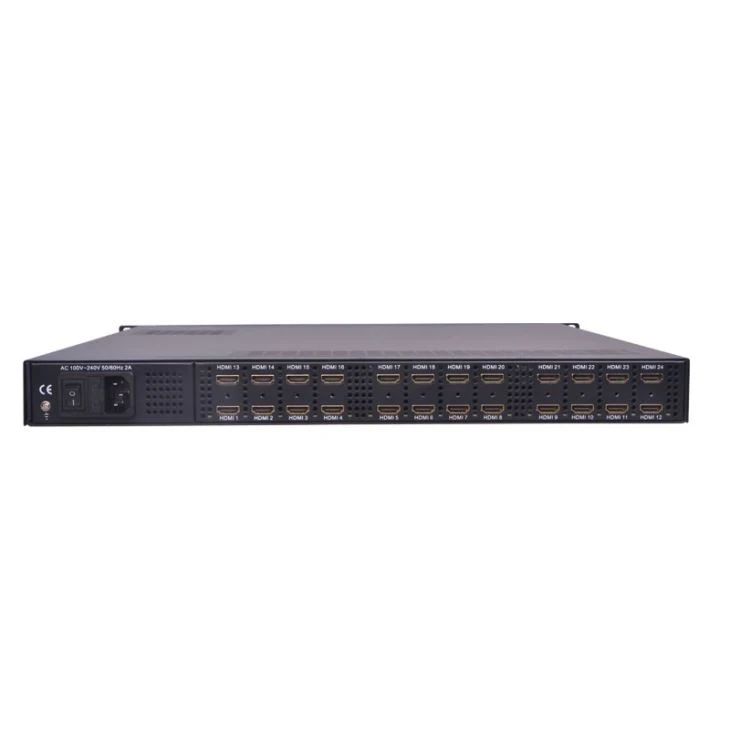

Modulátor kodéru Hdmi to DVB CSFT3544I zahrnuje funkce kódování, multiplexování, kódování a modulace. Podporuje 8/12/16/20/24 HDMI vstup, DVB-C RF výstup s 16 nesousedními nosiči nebo DVB-T RF výstup s 8 nesousedními nosiči. Je to chytrá volba pro hotelový televizní systém, zábavní systém ve sportovním baru, nemocnici, byt.
Klíčové vlastnosti
16/12/16/20/24 Vstup HDMI, kódování videa MPEG-4 AVC / H.264
Vstup 1DVB-C (volitelný ATSC) pro re-mux
Každý nosič mimo kanál zpracovává maximálně 32 IP ze vstupního portu DATA1 (UDP& RTP protokol)
MPEG1 Layer II Audio kódování a podpora nastavení zisku zvuku
Podporuje 16 skupin multiplexování / kódování / modulace DVB-C.
Podporuje 8 skupin multiplexování / DVB-T / ATSC modulace.
Podporuje multiplexování 6 skupin / modulaci ISDB-T.
Podporuje 1 ASI jako zrcadlo jednoho z RF výstupních nosných.
Podporuje 16 MPTS IP (pouze port DATA2) přes UDP, RTP / RTSP.
Technické specifikaceModulátor Hdmi To DVB C Encoder
Vstup | 8/12/16/20/24 Vstupy HDMI pro volitelné příslušenství | ||||
Video | Rozlišení | Vstup | 1920×1080_60P, 1920×1080_60i, | ||
Výstup | 1920×1080_30P, 1920×1080_25P, | ||||
Kódování | MPEG-4 AVC / H.264 | ||||
Bitová rychlost | 1 Mbps ~ 13 Mbps na každý kanál | ||||
Řízení rychlosti | CBR / VBR | ||||
Struktura GOP | IP… P (nastavení P rámu, bez rámu B) | ||||
Zvuk | Kódování | MPEG1 vrstva 2; | |||
Vzorkovací frekvence | 48 kHz | ||||
Rozlišení | 24-bit | ||||
Zisk zvuku | 0-255 Nastavitelné | ||||
Bit-rate | 64 kbps, 96 kbps, 112 kbps, 128 kbps, 160 kbps, 192 kbps, 224 kbps, 256 kbps, 320 kbps, 384 kbps | ||||
Multiplexování | Maximální PID | 180 vstupů na kanál | |||
Funkce | PID přemapování | ||||
Přesné nastavení PCR | |||||
Generujte PSI / SI tabulku automaticky | |||||
Streamování | Maximum | 4 | |||
Standard | ETR289, ETSI 101197, ETSI 103197 | ||||
Spojení | Lokální / vzdálené připojení | ||||
Modulace | DVB-C | Kanál QAM | Výstup 16 nesousedních nosných (maximum | ||
Standard: | EN300 429 / ITU-T J.83A / B | ||||
MER: | ≥ 40 dB | ||||
RF frekvence: | 50 ~ 960MHz, 1KHz krok | ||||
Výstupní úroveň RF: | -20 ~ 110 dB (87 ~ 117 db uV), krok 0,1 dB | ||||
Symbol Rate: | 5.0Msps ~ 7,0Msps, 1ksps stepping | ||||
J.83A | J.83B | ||||
Souhvězdí | 16/32/64/128 / 256QAM | 64/256 QAM | |||
Šířka pásma | 8M | 6M | |||
DVB-T | Standard | EN300744 | |||
Režim FFT | 2K,4K, 8K | ||||
Šířka pásma | 6M, 7M, 8M | ||||
Souhvězdí | QPSK, 16QAM, 64QAM | ||||
Interval ochrany | 1/4, 1/8, 1/16, 1/32 | ||||
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||
MER | ≥42 dB | ||||
RF frekvence | 50 ~ 960MHz, 1KHz krok | ||||
RF out | 8 nesousedících výstupů nosných (maximum | ||||
Výstupní úroveň RF | -20 ~ ~ 10 dBm (87 ~ 117 db uV), krok 0,1 dB | ||||
ISDB-T | Standard | ARIB STD-B31 | |||
Šířka pásma | 6M | ||||
Souhvězdí | QPSK, 16QAM, 64QAM | ||||
Interval ochrany | 1/32, 1/16, 1/8, 1/4 | ||||
Přenos | 2K, 4K, 8K | ||||
Kódová sazba | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||
MER | ≥ 40 dB | ||||
RF frekvence | 50 ~ 960MHz, 1KHz krok | ||||
RF out | Výstup 6 nesousedních nosných (maximum | ||||
Výstupní úroveň RF | -20dBm ~ ~ 10dBm, 0,1dB krokování | ||||
Streamový výstup | 1 ASI výstup jako zrcadlo jednoho z RF výstupních nosných | ||||
Funkce systému | Správa sítě (WEB) | ||||
Čínský a anglický jazyk | |||||
Aktualizace softwaru Ethernet | |||||
Smíšený | Rozměr (Š × V × V) | 482 mm × 440 mm × 44 mm | |||
životní prostředí | 0 ~ 45 ℃ (práce), -20 ~ 80 ℃ (úložiště) | ||||
Napájení | AC 100V-220V ± 10%, 50/60 Hz, AC 220 ± 10%, 50/60 Hz | ||||
