Modulátor kodéru HDMI

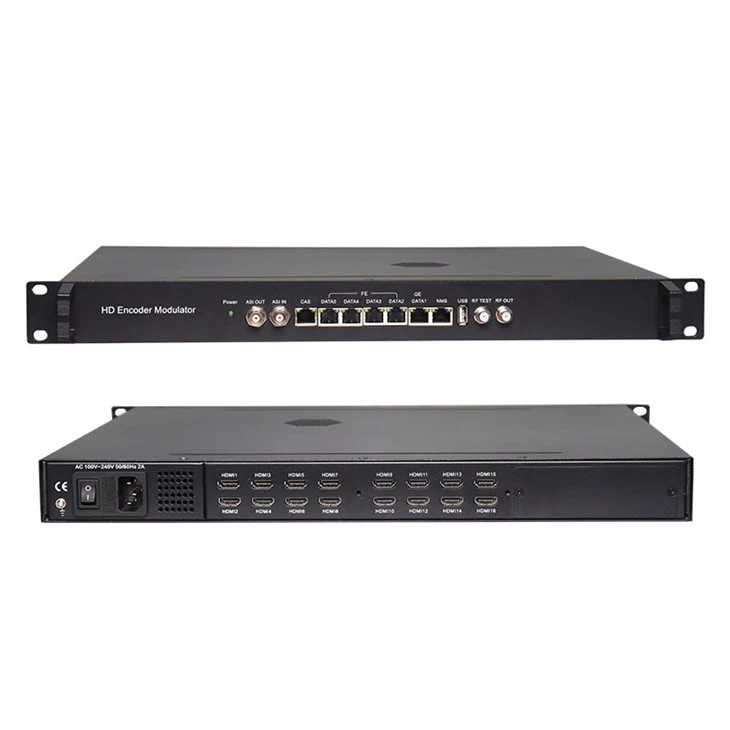

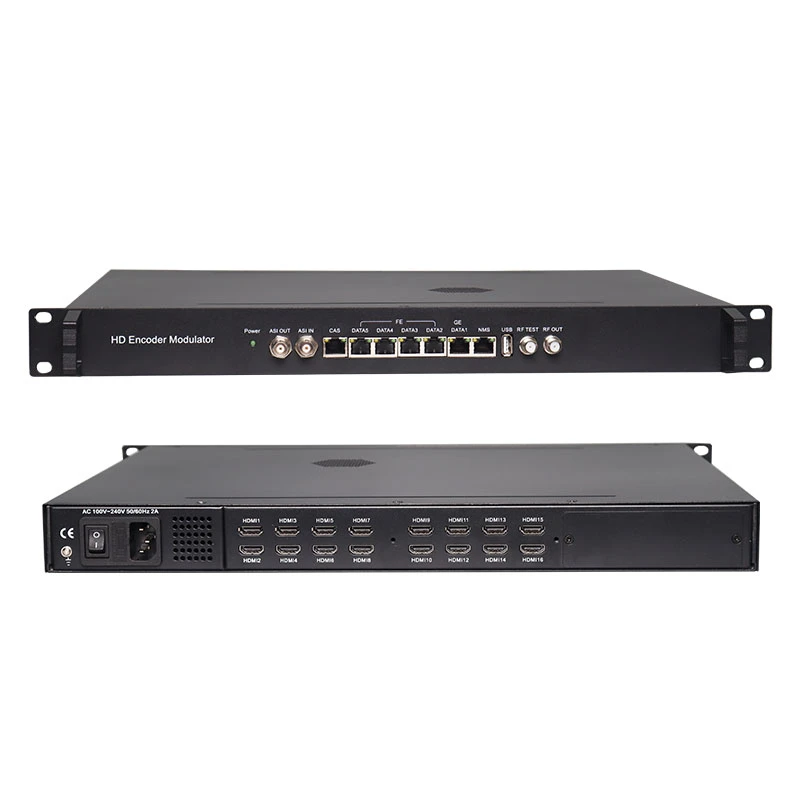

Modulátor digitálního tv Encoder SFT3536S podporuje 8/16/24 HDMI vstupy

Odeslat dotaz

Představení produktu

Popis výrobku

SFT3536S (modulátor kodéru digitální televize) je profesionální vysoce integrační zařízení, které zahrnuje kódování, multiplexování a modulaci. Podporuje 8/16/24 HDMI vstupů, 1 ASI vstup, 1 USB payer vstup a 128 IP vstupů přes port GE.

Funkce

8/16/24 vstupů HDMI, kódování videa MPEG-4 AVC/H.264
1 ASI vstup forre-mux
1 USB přehrávač (Vložte USB flash disk s“xxx.ts” videa v SFT3536S a přehrávání obsahu jednoduchým způsobem; souborový systém FAT 32.)
128 IPinputoverUDPand RTPviaGE port
Každý výstupní kanál zpracuje maximálně 32 IP z portu GE (UDP& protokol RTP)
MPEG1LayerII,LC-AACand HE-AACAudiokódování,AC3PassThroughandaudiogain úprava
Podpora 12 skupin multiplexování/DVB-C modulace
Podpora 8 skupin multiplexování/DVB-T/ATSC modulace ---Volitelné
Podpora 6 (nebo 16) skupin multiplexování/ISDB-Tmodulování ---Volitelné
Podpora 1 výstupu ASI jako zrcadla jednoho z RF výstupních nosičů ---Volitelné
Podpora 12 MPTS IP výstupu přes UDP, RTP/RTSP– DVB-C RFout
Podpora 8 MPTS IP výstupu přes UDP, RTP/RTSP-- DVB-T/ATSC RFout
Podpora 6 (nebo 16) MPTS IP výstupu přes UDP, RTP/RTSP-- ISDB-T RFout
Podpora LOGO, Caption and QRcodeinsertion(Podporovaný jazyk: 中文, angličtina, يةعربال, ไทย, русский, اردو, více jazyků prosím konzultujte s námi…)
Podpora přemapování PID / přesné úpravy PCR / úpravy a vkládání PSI / SI
Ovládání přes webovou správu a snadné aktualizace přes web

Principiální schéma

Specifikace

Vstup	8/16/24 HDMI vstupy pro možnost 1 ASI in pro re-mux 1 vstup USB přehrávače pro re-mux 128 IP vstup přes UDP a RTP, GE port, RJ45— DVB-C RF výstup 128 IP vstup přes UDP a RTP, GE port, RJ45—DVB-T/ATSC RF výstup 128 IP vstup přes UDP a RTP, GE port, RJ45—ISDBT RF výstup
Video	Řešení	Vstup	1920&krát;1080_60P,1920&krát;1080_60i, 1920&krát;1080_50P,1920&krát;1080_50i, 1280&krát;720_60P, 1280&krát;720_50P, 720&krát;576_50i, 720&krát;480_60i,
		Výstup	1920&krát;1080_30P, 1920&krát;1080_25P, 1280&krát;720_30P, 1280&krát;720_25P, 720&krát;576_25P, 720&krát;480_30P,
	Kódování	MPEG-4 AVC/H.264
	Bitová rychlost	1Mbps~13Mbps každý kanál
	Řízení sazby	CBR/VBR
	Struktura GOP	IP…P (Nastavení rámu P, bez rámu B)
Zvuk	Kódování	Procházejí MPEG-1 Layer 2, LC-AAC, HE-AAC a AC3
	Vzorkovací frekvence	48 kHz
	Řešení	24bitový
	Zisk zvuku	0-255 Nastavitelné
	MPEG-1 vrstva 2 Bitová rychlost	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Bitová rychlost LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Bitová rychlost HE-AAC	48/56/64/80/96/112/128 kbps
Multiplexování	Maximální PID Přemapování	255 vstupů na kanál
	Funkce	Přemapování PID (automaticky nebo ručně)
		Přesná úprava PCR
		Automaticky vygenerujte tabulku PSI/SI
Modulace	DVB-C	Kanál QAM	Výstup 12 nesousedních nosičů (max šířka pásma 192 MHz)
		Standard	EN300 429/ITU-T J.83A/B
		MER	& ge;40 dB
		RF frekvence	50~960MHz, krok 1kHz
		RF výstupní úroveň	-20~+3dbm, krok 0,1db
		Symbolová rychlost	5,0 Msps ~ 7,0 Msps, krokování 1 kps
			J.83A	J.83B
		Souhvězdí	16/32/64/128/256QA M	64/256 QAM
		Šířka pásma	8M	6M
	DVB-T	Standard	EN300744
		režim FFT	2K,4K, 8K

		Šířka pásma		6M, 7M, 8M
		Souhvězdí		QPSK, 16QAM, 64QAM
		Interval ochrany		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;42 dB
		RF frekvence		50~960MHz, krok 1kHz
		RF výstup		Výstup 8 nesousedních nosičů (max šířka pásma 192 MHz)
		RF výstupní úroveň		-20~ +3dBm, krok 0,1db
	ATSC	Standard		ATSC A/53
		Šířka pásma		6M
		Souhvězdí		8VSB
		FEC		RS(208 188)+Trellis
		MER		& ge;40dB
		ACL		-55 dBc
		RF frekvence		50~960MHz, krok 1kHz
		RF výstup		Výstup 8 nesousedních nosičů (max šířka pásma 192 MHz)
		RF výstupní úroveň		-20~+3dbm (pro všechny nosiče), krokování 0,5db
	ISDB-T	Standard		ARIB STD-B31
		Šířka pásma		6M
		Souhvězdí		QPSK, 16QAM, 64QAM
		Interval ochrany		1/32, 1/16, 1/8, 1/4
		Přenos Režim		2K, 4K, 8K
		Kódová sazba		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;40dB
		RF frekvence		50~960MHz, krok 1kHz
		RF výstup		Výstup 6 (nebo 16) nesousedních nosičů (maximální šířka pásma 192 MHz)
		RF výstupní úroveň		-20dBm~+3dBm, krokování 0,1dB
Výstup streamu	1 výstup ASI jako zrcadlo jednoho z RF výstupních nosičů (volitelně) 12 MPTS výstup přes UDP a RTP/RTSP jako zrcadlo 12 DVB-C nosičů, 8 MPTS výstup přes UDP a RTP/RTSP jako zrcadlení 8 DVB-T/ATSC nosičů (volitelně) 6 MPTS výstup přes UDP a RTP/RTSP jako zrcadlení 6 ISDB-T nosičů (volitelně) 16 MPTS výstup přes UDP a RTP/RTSP jako zrcadlo 16 ISDB-T nosičů (volitelné) 1*1000M Base-T Ethernet rozhraní, GE port
Funkce systému	Správa sítě (WEB)
	čínský a anglický jazyk
	Upgrade softwaru Ethernet
Smíšený	Rozměr (W&krát;L&krát; H)		482 mm&krát; 328 mm&krát; 44 mm
	životní prostředí		0~45℃ (práce)；-20~80℃（Úložiště）
	Požadavky na napájení		AC 110V± 10 %, 50/60 Hz, AC 220± 10 %, 50/60 Hz
